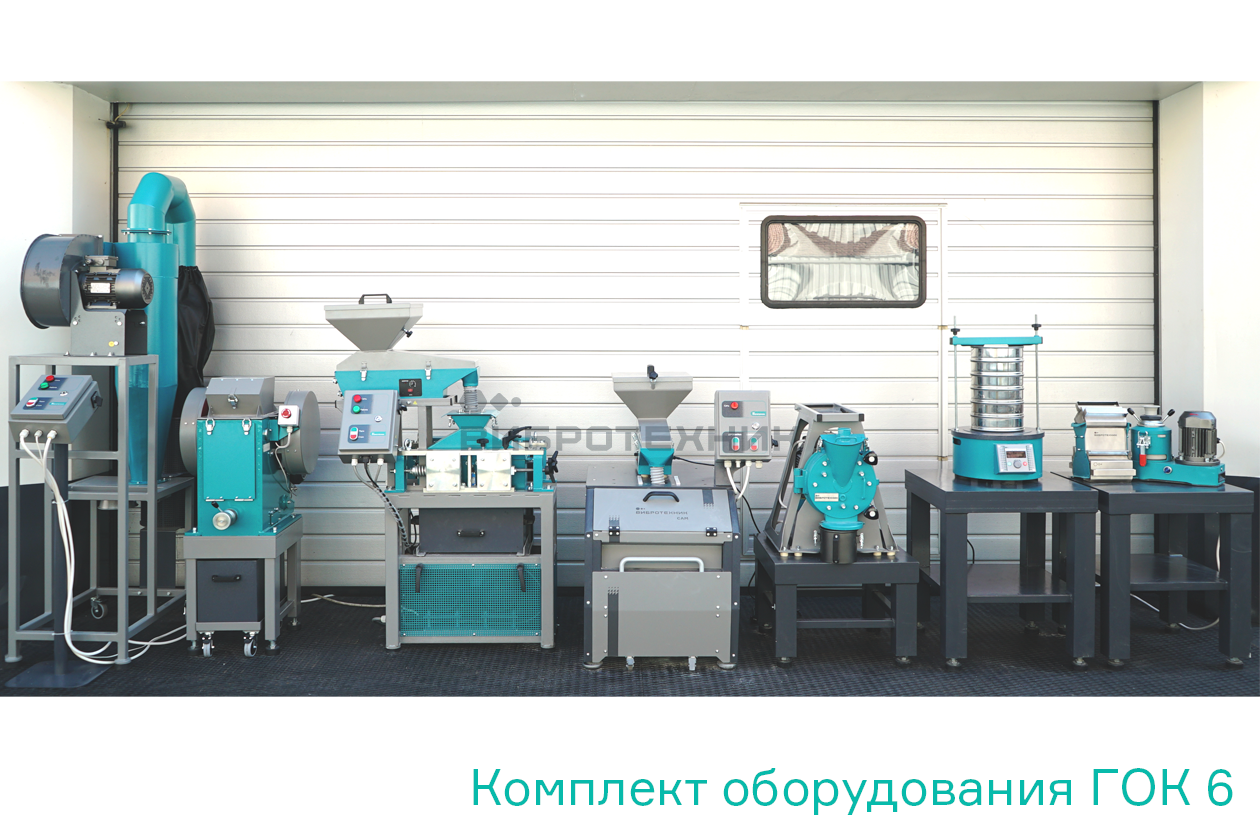

Комплект оборудования ГОК 6

В наличии

1 070 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Производительность, т/ч	6
  Мощность, Вт	10
  Размер частиц продукта дробления	1, 3–5, менее 0,074 мм
  Масса пробы после сокращения	1 кг
  Количество лотков САМ	4

• Описание

  ЩД 10М предназначена для предварительного дробления пробы до крупности 3–5 мм. Материал подается в загрузочный бункер, откуда попадает в камеру дробления и разрушается между подвижной и неподвижной щеками. После дробления до требуемой крупности материал поступает в приемную емкость.

  После предварительного дробления проба перегружается из приемной емкости в бункер ПГ 1 установки ДВГ с ПГ 1. Из бункера проба поступает на лоток, который совершает колебания и равномерно подает материал в загрузочную воронку ДВГ. Скорость подачи регулируется изменением толщины слоя материала и амплитуды колебаний лотка питателя.

  Из загрузочной воронки ДВГ материал попадает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное точечное воздействие и проходит в зону разгрузки.

  Измельченная до 1 мм проба сокращается до 1 кг при помощи сократительного агрегата САМ с ПГ 1. САМ укомплектован 4 лотками, что позволяет сокращать до 1 кг пробы различной массы.

  На следующем этапе пробу измельчают до крупности менее 0,074 мм с помощью ИД 175М. Устройство регулировки зазора между дисками расположено в передней части истирателя и позволяет регулировать зазор при включенном электродвигателе.

  Проба, измельченная до 0,074 мм, делится на контрольную и аналитическую на ДП 10. Для контроля крупности пробы на различных этапах пробоподготовки применяется анализатор ситовой А 20 на базе ВПС М. Для контрольного измельчения проб без намола применяется истиратель дисковый ИД 65.

• Документы

  • Скачать описание товара

• Видео

• Применение

  Комплект ГОК 6 предназначен для лабораторий со средней загрузкой. Основное применение комплекта — мобильные лаборатории и средние месторождения.

  Отрасли применения: горнодобывающая и металлургическая.

  Примеры материалов: брусит, гранит, керн Ø 61 мм, керн Ø 45 мм, керн Ø 32 мм, малиновый кварцит, сидеритовая руда, коренное золото.

  ГОК 6 можно применять как в лабораториях на предприятиях, так и в составе мобильной лаборатории. Комплект можно разместить в 15-футовом контейнере. Для снабжения комплекта электроэнергией необходим генератор мощностью 10 кВт.

• Особенности

  Удобство работы. Оборудование комплекта оснащено бункерами и приемными емкостями, что обеспечивает удобство загрузки, разгрузки и пересыпки пробы.

  Безопасность эксплуатации. В ЩД 10М, ДВГ и ИД 175М предусмотрены концевые выключатели и защитные кожухи, а в ЩД 10М — аварийная стоп-кнопка.

  Регулировка производительности. Регулировка зазоров между щеками ЩД 10М, валками ДВГ и дисками ИД 175М, а также регулировка скорости подачи материала за счет ПГ 1 позволяют настраивать производительность комплекта под отдельную задачу.

  Удобство очистки. ЩД 10М оснащена быстросъемным основанием, откидными стенками и съемным загрузочным бункером. В ИД 175М предусмотрена откидная камера для доступа к рабочим дискам. Бункеры ДВГ и ПГ 1 фиксируются на быстрозажимных латчерах и откидных болтах.

  Пульты управления. В ИД 175М предусмотрен встроенный пульт управления, а в ЩД 10М, ДВГ с ПГ и САМ с ПГ — выносные пульты в металлических ударопрочных корпусах.

  • Автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании.
  • Защита электродвигателя от перегрузки.
  • Автоматическое отключение питания при попытке доступа к рабочим органам оборудования.
  • В установке ДВГ с ПГ исключен запуск оборудования в неверной последовательности.

  Качественные запчасти. Щеки и диски изготавливаются из высокопрочного чугуна, а валки — из закаленной стали. Диски могут быть изготовлены с накладками из карбида вольфрама для работы с более твердыми материалами или увеличения ресурса рабочих органов.

  Низкий уровень пыления. Соединения ПГ 1 и ДВГ, а также САМ и ПГ 1 гибкими гофрированными шлангами, применение уплотнений и латчеров снижают уровень пыления. Подключение БПУ к ЩД 10М и ДВГ также снижает пыление во время работы комплекта.

  Сопутствующие товары. Комплектация оборудования опорными тумбами, загрузочными совками, стойками для пультов и дополнительными приемными емкостями обеспечивает удобство работы на комплекте.

• Комплектация

  • Щековая дробилка ЩД 10М.
  • Установка: дробилка валковая ДВГ 200х125 с ПГ 1.
  • Сократительный агрегат САМ с ПГ 1.
  • Истиратель дисковый ИД 175М.
  • Делитель проб ДП 10.
  • Истиратель дисковый ИД 65.
  • Анализатор ситовой А 20 на базе ВПС М.
  • Блок пылеулавливания БПУ.
