Истиратель дисковый ИД 175М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	2200
  Диапазон скорости вращения	1500
  Объем	1,2 л, 1,8 л
  Средний размер частиц продукта истирания при минимальном зазоре между дисками, мкм	40-50
  Размер частиц продукта истирания при минимальном зазоре между дисками, мкм	90%<71
  Крупность исходного материала, мм, не более	10
  Твердость исходного материала, не более	8** ед. по Моосу
  Производительность, кг/ч	5-100
  Диапазон регулировки зазора между дисками, мм	0,07-5,0
  Материал дисков - чугун / сталь / диски из чугуна со вставками из WC	ЧХ16М2 / 20Х13Л / ЧХ16М2 + WC
  Твердость дисков - чугун / сталь / комбинированный диск	53-58 HRC / 31-32 HRC / Вставки 1180-1280 HV

• Описание

  В дисковом истирателе измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига.

  В состав истирателя входят откидная камера с загрузочной и разгрузочной воронками, приемная емкость, истирающие диски, корпус с приводным валом, основание и электродвигатель.

  Крупность частиц конечного продукта определяется зазором между торцевыми поверхностями дисков. Расстояние между дисками регулируется перемещением вала с подвижным диском в осевом направлении.

  Рабочая камера образована внутренней поверхностью откидной камеры и рабочими поверхностями истирающих дисков. Торцевая поверхность дисков на периферии плоская, а вблизи центра имеет клиновидную форму. Выбранные размеры и углы наклона впадин и зубцов обеспечивают эффективность измельчения и снижают нагрузки на детали и узлы.

  Принцип работы. Измельчаемый материал подается в загрузочную воронку, затем через отверстие в откидной камере и центре неподвижного диска поступает в рабочую полость между дисками. Под действием центробежных сил частицы движутся от центра к краям дисков и постепенно измельчаются. Поток частиц из зазора между дисками попадает в рабочую камеру, теряет скорость и через разгрузочную воронку ссыпается в приемную емкость.

  Производительность зависит от физических свойств измельчаемого материала, его размеров на входе и требуемой крупности на выходе.

  Внимание. Из-за теплового расширения вала зазор между дисками может уменьшиться на 0,2 мм. Это необходимо учитывать, чтобы исключить соприкосновение дисков при работе на минимальном зазоре.

• Документы

  • Открыть прайс
  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео

• Комплектация

  Базовый комплект поставки.

  • Истиратель в сборе со встроенным пультом управления КПУР-6,3.

  Рекомендуемый комплект поставки.

  • Базовый комплект.
  • Пульт управления МАПУЗ-03.
  • Опора питателя ПГ 1.
  • Питатель ПГ 1.
  • Комплект дисков — 2 шт.
  • Дополнительный бак или приемная емкость.
  • Тумба Т70.
  • Совок большой (1,0 л).
  • Тара и упаковка.

• Особенности

  Эффективность измельчения. Используются диски с клиновидными рабочими поверхностями для предварительного измельчения и плоскими — для доизмельчения. Увеличена площадь плоской зоны дисков.

  Удобство обслуживания. Смазка подшипникового узла осуществляется через пресс-масленку.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск истирателя с открытой камерой измельчения.

  Приемная емкость. Комплектация быстросъемной приемной емкостью объемом 2,0 л.

  Лабораторное применение. Благодаря малым габаритам и энергоемкости истиратель подходит для лабораторного применения.

  Удобство регулировки. Регулировочное устройство расположено рядом с камерой измельчения. Регулировка при включенном электродвигателе позволяет выставить минимальный зазор между дисками.

  Быстрая очистка. Исключены зазоры между неподвижным диском и откидной камерой. Между подвижным диском и корпусом предусмотрен зазор для очистки и продувки от остатков материала.

  Встроенный пульт управления. Предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
  • защиту электродвигателя от перегрузки.

  Откидная рабочая камера. Обеспечивает быстрый доступ к подвижному и неподвижному дискам для очистки или замены.

  Качественные запчасти. Подвижный и неподвижный диски ИД 175 изготовлены из высокопрочного серого чугуна ЧХ16М2 или стали 110Г13Л, взаимозаменяемы и могут быть развернуты на 180°. Возможно изготовление дисков с накладками из карбида вольфрама, что повышает ресурс дисков в несколько раз.

  Комплектация питателем. Дополнительная комплектация питателем вибрационным ПГ 1 обеспечивает:

  • регулировку и увеличение производительности до 20%;
  • снижение износа рабочих органов;
  • снижение уровня пыления;
  • разгрузку оператора.

• Применение

  Отрасли применения.

  • Горнодобывающая.
  • Металлургическая.
  • Строительная.
  • Химическая.

  Примеры применения. Ферросплавы, руды, гранит, мрамор, известняк, уголь, кокс, шлаки, трепел, силикагель, автомобильный катализатор, стекло, соль.

• Дополнительно

  •

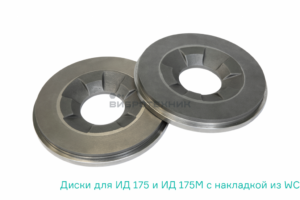

    Диски для Истирателей дисковых ИД 175 и ИД 175М из WC (карбида вольфрама)

    По запросу
