Взрывозащищенный радарный уровнемер Streamlux ULR-3000

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	±2, ±20 (от 0 до 0,5 м), ±3, ±4 (от 0,5 до 30 м), ±5 (от 30 до120 м), от 2 мм
  Диапазон измерений	0,08 — 120 м, 0,08 ~ 10, 0,08 ~ 120, 0,08 ~ 20, 0,08 ~ 30, 0,08 ~ 60
  Измеряемые вещества	жидкость, порошок, гранулы, пульпа
  Температура рабочей среды	-40 +200, возможно специальное исполнение для температур до 1000 ℃, до +1000°С
  Максимальное давление процесса	-0,1 ~ 2,0, до 2 МПа
  Угол излучения	3, 8, от 3°
  Степень защиты оболочки	IP67
  Диапазон частот	76 ~ 81 ГГц
  Напряжение, В	= 15-28, = 18-28, 28
  Выходные сигналы	RS485
  Реестр СИ РФ	98647-26
  Взрывозащита	Да
  Технологическое соединение	Трубная резьба/универсальные; антикоррозийные; изолирующие фланцы/санитарные патроны
  Диапазон температуры окружающей среды при эксплуатации,°С	–40 +60
  Диаметр линзы, мм	Ø32 для фланцев < DN 80 или резьбы G 1½; Ø76 для фланцев ≥ DN 80 или резьбы G 3½
  Материал антенны	ПТФЭ
  Корпус	литой алюминий/нержавеющая сталь/пластик
  Максимальный входной ток, А	93
  Максимальная внутренняя ёмхорошокость, нФ	33
  Максимальная внутренняя индуктивность, мГн	0
  Максимальная выходная мощность, Вт	0,65
  Маркировка взрывозащиты	ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X; 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X; ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X; 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X

• Описание

  Радарные уровнемеры ULR-3000 предназначены для высокоточного бесконтактного измерения уровня жидкостей, сыпучих и твердых веществ в сложных технологических условиях, на дальностях до 120 м с точностью до 2 мм.

  Мощный передатчик, линза-концентратор и использование принципа частотной модуляции позволяют уровнемерам ULR-3000 работать в условиях сильного парения, запыления и конденсации. Приборы работают при вспенивании, кипении и перемешивании измеряемого вещества, при температуре среды до +1000 °С и давлении в емкости до 20 атмосфер.

  ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:

  Жидкие среды: вода чистая, сточные воды жидкости в пищевой промышленности кислоты, щелочи, растворители, спирты растительные и минеральные масла сырая нефть, нефтепродукты сжиженный нефтяной газ	Сыпучие и твердые материалы: пластмассы, гранулы и порошки цемент, клинкер, известняк руда, гравий, песок и щебень уголь всех видов, пылеугольная крошка, сухая зола глинозем зерно, мука, комбикорма
  А также шламы, пульпа, навозная жижа и другие подобные субстанции.

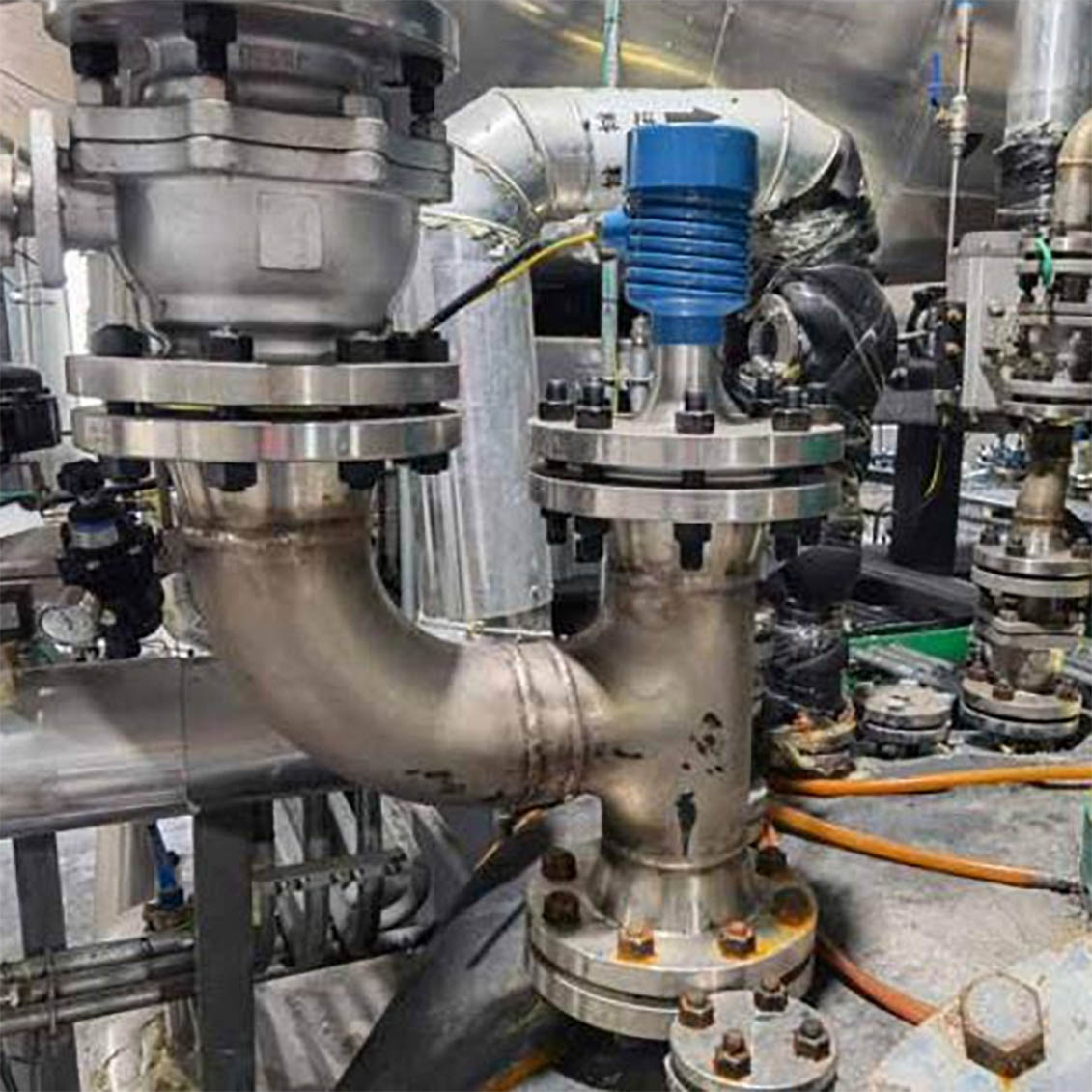

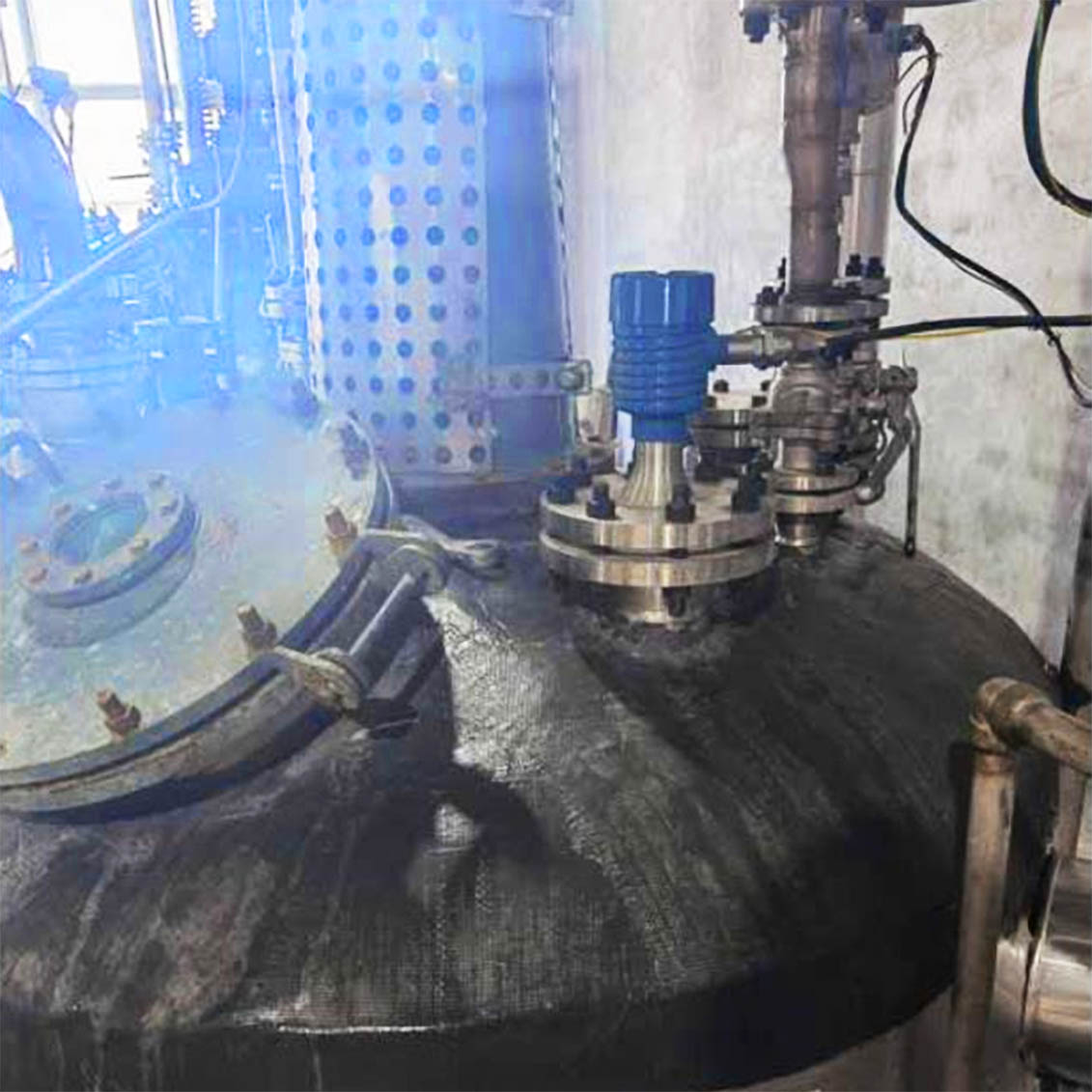

  Радарные уровнемеры ULR-3000 могут устанавливаться в емкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы, доменные и калильные печи, и использоваться при хранении, приготовлении и перевозке. Они не требуют переналадок и сложного обслуживания и не подвергаются механическому износу.

  ВЗРЫВОЗАЩИТА:

  Уровнемеры ULR-3000 разработаны для эксплуатации в условиях, где возможно образование взрывоопасных смесей, соответствуют отраслевым регламентам и имеют маркировку взрывозащиты согласно ГОСТ 31610.20-1-2016 / IEC 60079-20-1:2010.

  При температуре процесса до +80 ℃	ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X
  При температуре процесса до +200 ℃	ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X

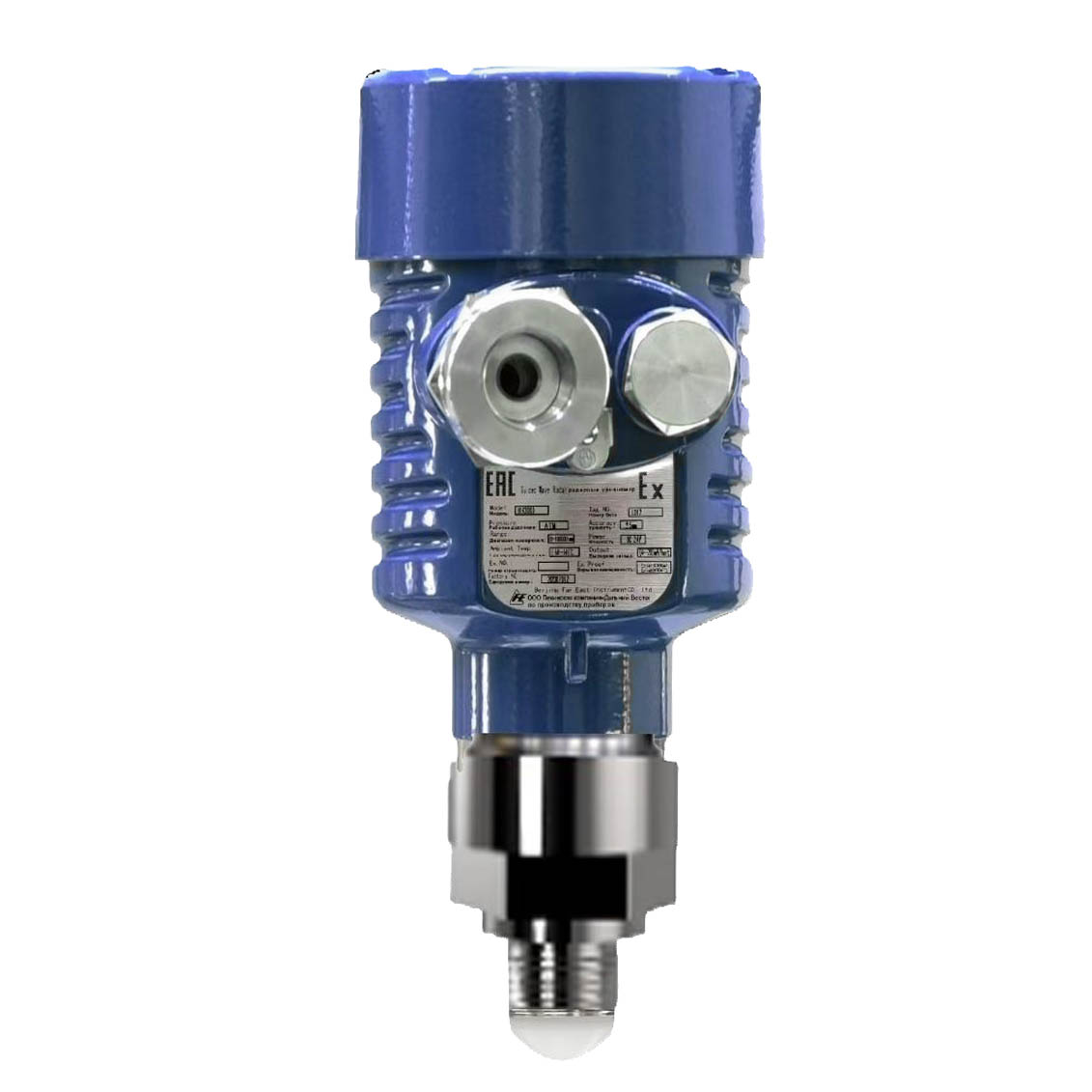

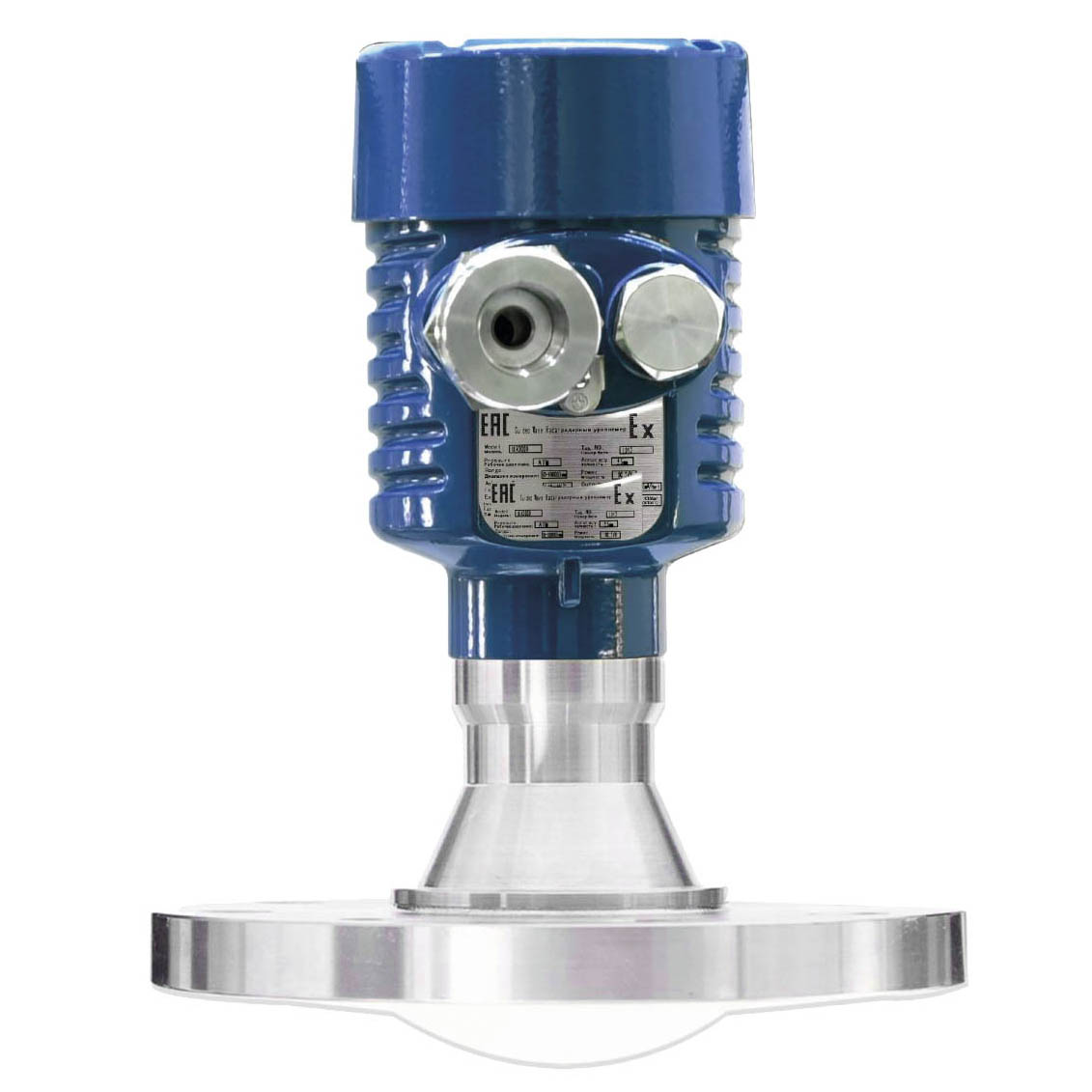

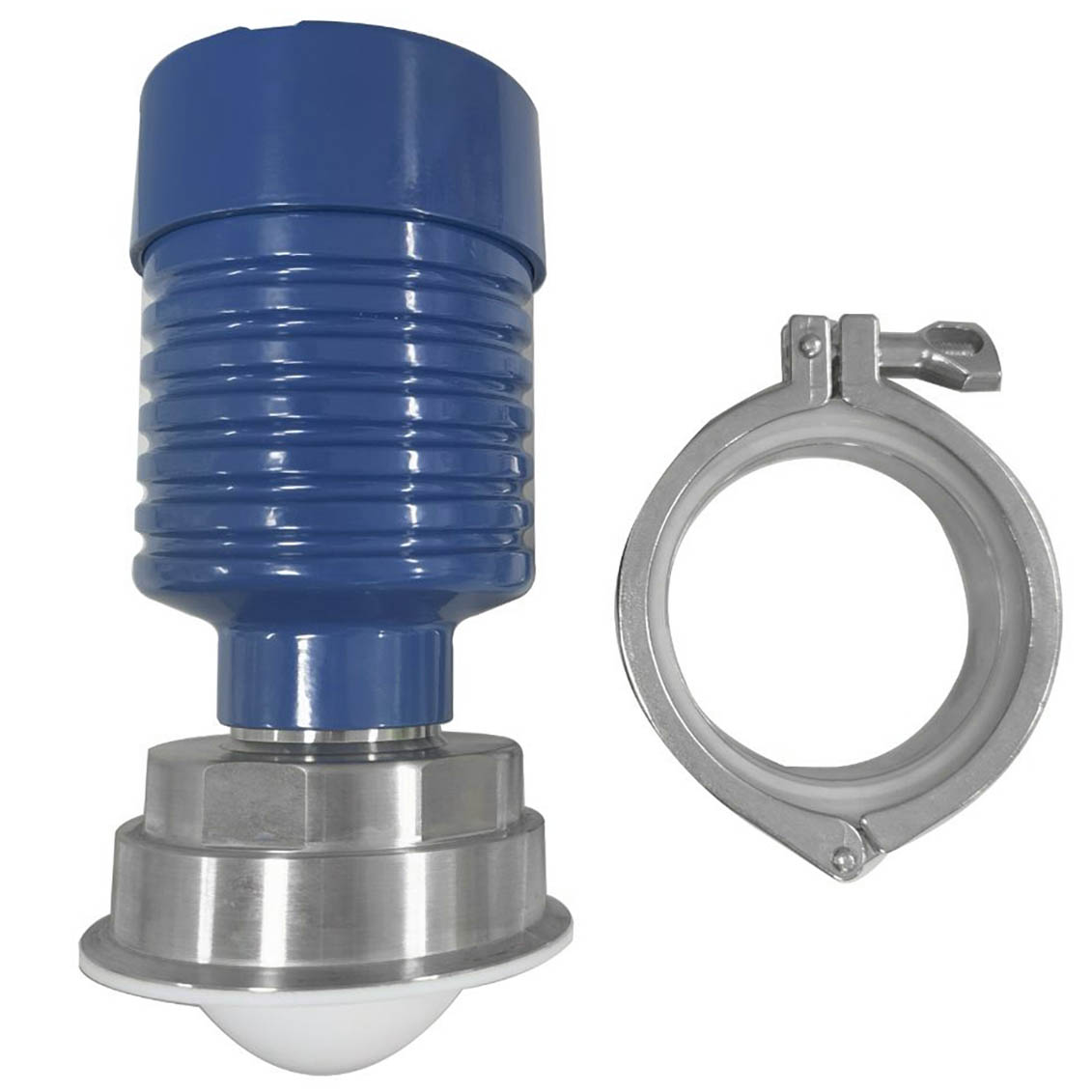

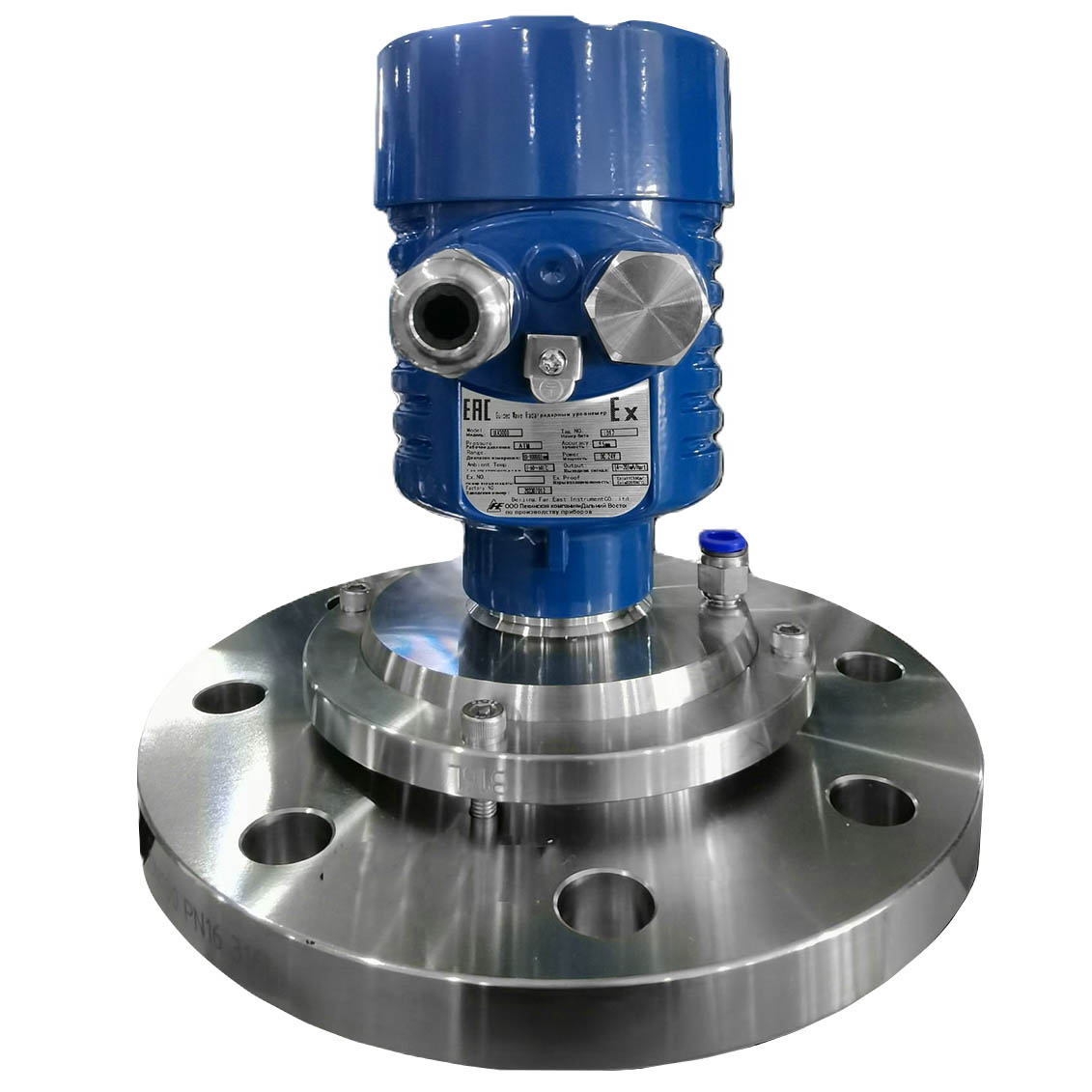

  Модификации радарных уровнемеров ULR-3000. Уровнемеры ULR3000 оснащаются линзами двух типоразмеров: Ø32 или Ø76 мм, устанавливаемыми в различные оправы, которые также выполняют функцию крепежного элемента для присоединения к емкости с измеряемой средой. Форма, конструкция и присоединительные размеры оправ определяются типом емкости, температурой и характером контролируемого процесса.

  Благодаря модульной конструкции уровнемеры серии ULR-3000 могут изготавливаться в различных специализированных вариантах. Для измерений в металлургии разработан теплоотводящий переходник для материалов с температурой до 1000 °С. Для измерения агрессивных веществ передняя часть антенны может быть закрыта антикоррозийной оболочкой, проницаемой для радиолучей.

  Принцип работы. Установленный в верхней части резервуара излучатель непрерывно формирует частотно-модулированный сигнал, линейно изменяющийся во времени. Прием отраженного сигнала осуществляется с помощью той же антенны. Полученная смесь сигналов анализируется программным обеспечением для выделения и измерения частоты эхо-сигнала, отраженного от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды. Зная высоту резервуара, можно определить уровень материала.

• Комплектация

  Базовая комплектация радарного уровнемера ULR-3000 включает набор функций для измерения уровня жидкостей и других веществ.

  • Исполнение: ULR-3000-8000-65-D-D-65-85-B-2-1
  • Диаметр линзы: 32 мм
  • Измеряемый материал: жидкость
  • Диапазон измерения: до 10 метров
  • Фланец: DN65
  • Давление: 1,6 МПа
  • Температура: -40 +200 °С
  • Класс защиты: IP67
  • Питание: 24 В
  • Выходной сигнал: RS485

• Документы

  • Сертификат Ех-ULR-3000 — Искробезопасная электрическая цепь
  • Сертификат Ех-ULR-3000 — Взывонепроницаемая. оболочка
