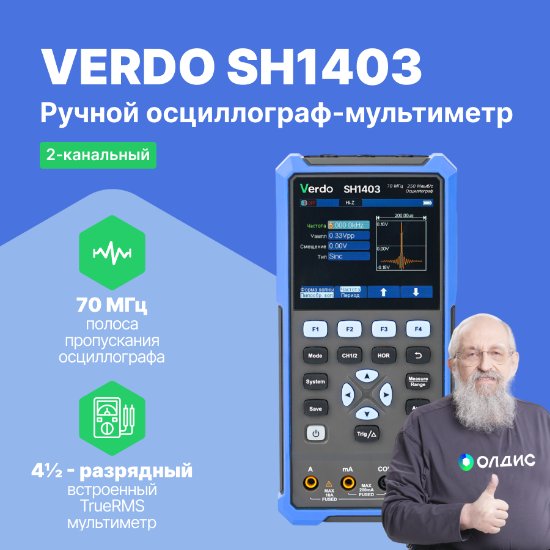

VERDO SH1403 Осциллограф-мультиметр 70 МГц, 2 канала

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Полоса пропускания, МГц	70
  Количество каналов	2
  Диапазон коэффициента развертки	5 нс/дел – 1000 с/дел, 5 нс/деление – 1000 с/деление с шагом 1-2-5
  Встроенный мультиметр	Да
  Время нарастания переходной характеристики	≤ 5 нс
  Входное сопротивление	1 МОм±2%, параллельно с 16 пФ±10 пФ, До 10 МОм
  Чувствительность по вертикали	от 1 мВ/дел. до 10 В/дел.
  Частота дискретизации	0,25 Выб/с — 250 Мвыб/с
  Номер в госреестре СИ	90667-23
  Вид исполнения	Портативный
  Измерение постоянного тока (до), А	10
  Измерение переменного тока (до), А	10
  Вертикальное разрешение (A/D), бит	8
  Максимальная длина записи	10 K
  Максимальная частота захвата, осц/с	10000
  Вертикальная развертка	10 мВ/дел – 10 В/дел
  Точность временной развертки, ppm	±100
  Режимы входа	AC, DC, GND
  Частотомер	Да, 4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу. Диапазон частот составляет от 2Гц до полной полосы пропускания
  Генератор сигналов	Нет
  Анализ спектра	БПФ
  Фильтры в системе синхронизации	АС
  Дополнительные виды синхронизации	Фронт
  Тип отображения	Цифровой
  Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
  Интерфейс	USB
  Базовая погрешность, %	0.3
  Измерение постоянного напряжения (до), В	1000
  Измерение переменного напряжения (до), В	750
  Диапазон измерения электрической емкости	0 … 2 мФ
  Диапазон измерения сопротивления	0 … 100 МОм
  Измерение True RMS	Да
  Прозвонка цепи	Да
  Тестирование диодов	Да, 0 В — 2 В
  Удержание показаний	Да
  Гарантия (мес.)	12
  Страна производитель	Китай
  Вход	Аппаратное ограничение полосы пропускания — 20 МГц
  Макс. входное напряжение, (для 1 МОм)	400 В (DC + AC пик)
  Коэффициент затухания пробника	1X — 10000X
  Смещение	6 делений
  Погрешность по постоянному току в режиме усреднения (типично)	± (3% Показания + 0.05 дел)
  Режимы захвата данных	Выборка; последовательный захват выборок
  Обнаружение пиковых значений	Захват глитчей
  Интерполяция	Sin(x))/x
  Пределы допускаемой относительной погрешности измерения длинных временных интервалов	±100 х 10-6
  Источники запуска	Канал CH1, CH2
  Диапазон уровня триггера	±4 деления от центра экрана
  Точность уровня триггера (типичная)	±0.3 дел
  Тип запуска	Запуск по фронту: подъём, падение
  Режимы запуска	Автоматический, ждущий и однократный
  Место хранения данных	Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV
  Курсоры	Время, амплитуда, время+ амплитуда
  Полная шкала	4 ½ разряда (макс. 19999 отсчетов)
  Прозвонка	< 50 Ом - звуковой сигнал
  Емкость	20нФ – 2 мФ: ± (3%+10 е.м.р.)
  Напряжение	DCV: 200мВ ± (0,5% +10 е.м.р.), 2В, 20В, 200В,1000В ± (0,3% +5 е.м.р.); ACV (True RMS): 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.), 750В: ± (1%+10 е.м.р.); Частота: 40 Гц — 1000 Гц
  Ток	DCA: 0,2А, ± (0,8% +10 е.м.р.), 10A: ± (2,5% +10 е.м.р.); ACA: 0,2А, ± (1% +10 е.м.р.), 10A: ± (2,8% +10 е.м.р.)
  Сопротивление	200 Ом (0,8% +10 е.м.р.); 2 кОм (0,8% +5 е.м.р.); 20кОм ~ 2 МОм (0,8% +3 е.м.р.); 20 MОм: ± (1% +3 е.м.р.); 100 MОм: ± (5% +10е.м.р.)
  Дополнительный функционал	Режим относительных измерений; ручной и автоматический выбор диапазонов измерений; режим удержания показаний
  Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов
  Разрешение	320 × 240
  Координатная сетка	Сетка 8 делений по вертикали на 12 делений по горизонтали
  Формат	YT; XY
  USB- хост-порт	Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти
  V/Ω/A/-II-	Вход мультиметра
  COM	Общий вход мультиметра-регистратора
  Компенсатор пробника	Амплитуда 3,3 В, частота 1 кГц
  Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
  Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц САТ II
  Питание на входе в прибор	постоянное напряжение 5 В, 2 А
  Предохранитель	2 A, класс T, 250 В
  Аккумулятор	2200 мА·ч х2, (3,7 В, тип 18650)
  Рабочая температура (нормальные условия)	от 15 °C до 25 °C
  Температура хранения	от -20 °C до +60 °C
  Относительная влажность	от 30 до 80%
  Атмосферное давление	от 84 до 106 кПа
  Электромагнитная совместимость	соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

• Описание

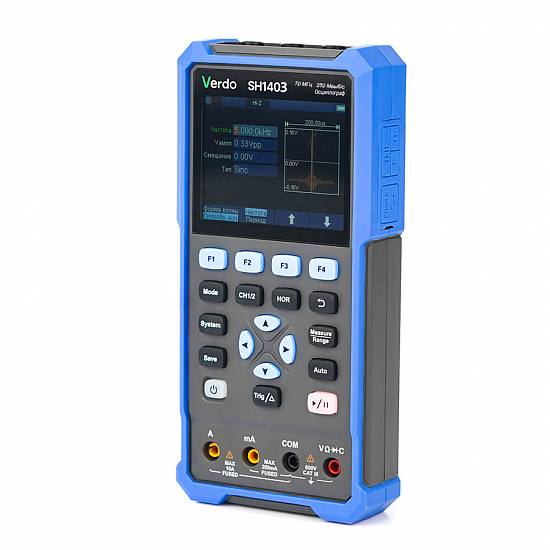

  Портативный ручной осциллограф VERDO SH1403 сочетает двухканальный цифровой осциллограф с полосой до 70 МГц и 4½-разрядный TrueRMS мультиметр. Аккумуляторное питание позволяет работать без подключения к сети более 4 часов.

  Прибор предназначен для работы в полевых условиях, на выездных работах, в сервисных центрах и на объектах с ограниченным доступом к электросети и рабочим пространством. Он подойдёт организациям, формирующим комплект приборов для лицензии МЧС, а также для образовательных и обучающих целей.

  Интерфейсы. Порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных.

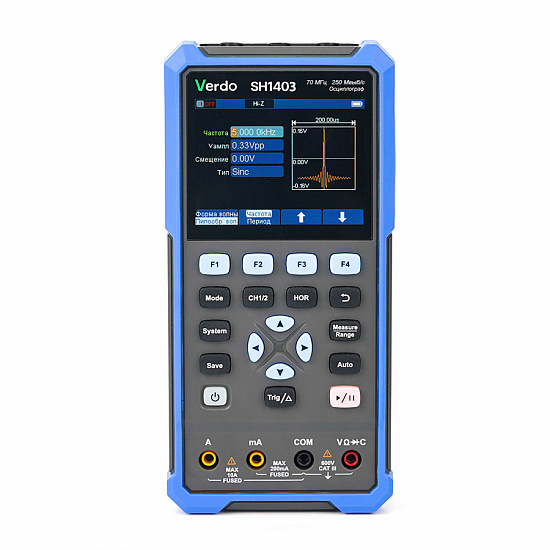

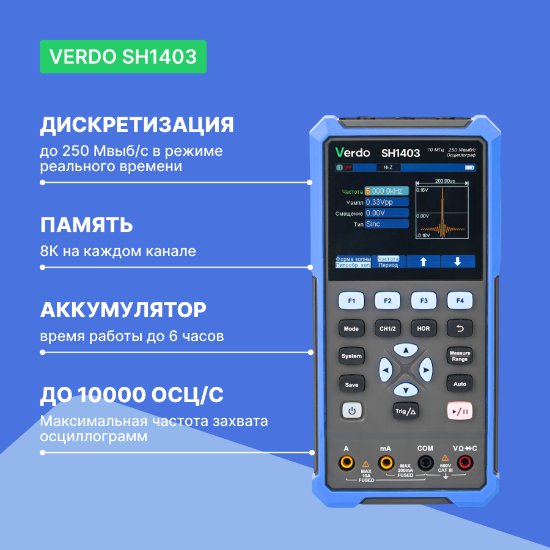

  Внешний вид и органы управления. Прибор оснащён входными разъёмами каналов CH1 и CH2, экраном, многофункциональными кнопками, входными гнёздами мультиметра, кнопками управления измерениями и переключения между режимами осциллографа и мультиметра.

  Надёжный и безопасный помощник инженера и техника за пределами лаборатории. Сменные аккумуляторы обеспечивают до 4 часов непрерывной работы без доступа к электросети. Прибор позволяет проводить измерения с плавающим потенциалом. Встроенный противоударный хольстер, малые размеры и опорная скоба помогают размещать его на элементах конструкции обслуживаемых объектов. Пластиковое покрытие внешней поверхности входных осциллографических разъёмов предотвращает случайное соприкосновение оператора с высоким напряжением.

  Сохранение результатов измерения. Во внутренней памяти можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы можно отображать одновременно с текущим сигналом. При подключении к ПК через встроенный разъём USB type-C прибор работает как накопитель данных.

  Автоматические и курсорные измерения. Осциллограф предоставляет курсорные измерения и автоматические измерения сигнала, включая частоту, период, амплитуду, максимальное и минимальное значения, размах и среднее значение.

  Продвинутые режимы сбора данных. Режим детектирования пиков позволяет обнаруживать импульсные помехи в сигнале; режим X-Y предназначен для анализа фазовых соотношений между каналами.

  Встроенный мультиметр. Диапазон отображаемых измерений — 4½ разряда (20 000 отсчётов). Мультиметр измеряет напряжение и ток постоянного и переменного тока, сопротивление и ёмкость; предусмотрены тестирование диодов, прозвонка цепи, режим относительных измерений, автоматический и ручной выбор диапазонов и удержание показаний.

  Программное обеспечение для анализа на ПК. Программное обеспечение позволяет отображать осциллограммы на экране компьютера, сохранять данные измерений в формате *.bin, сохранять снимки экрана и проводить курсорные измерения. Прибор поддерживает управление посредством SCPI-команд.

• Особенности

  • Максимальное входное напряжение 400 Вп-п.
  • Курсорные и 7 типов автоматических измерений.
  • Яркий цветной ЖК-экран 3,5″, 320×240.
  • Встроенный 4,5-разрядный частотомер.
  • Русскоязычное экранное меню.
  • Встроенный противоударный хольстер.
  • Функция сохранения сигнала.

• Документы

  • Подробное описание Verdo SH1400
  • Брошюра Verdo SH1400
  • Руководство по эксплуатации Verdo SH1400
  • Сертификат и описание типа СИ VERDO SН1400
  • Декларация соответствия на осцилографы
  • Каталог Verdo
  • Скачать

• Комплектация

  • Осциллограф-мультиметр.
  • Сумка для переноски и хранения.
  • Адаптер питания.
  • USB-кабель.
  • Пассивный щуп.
  • Кабель с зажимом-«крокодилом».
  • Набор щупов к мультиметру (один красный и один чёрный).
  • Отвёртка для согласования щупов.
