Описание
| Производитель | ООО «Восток-7», Россия |

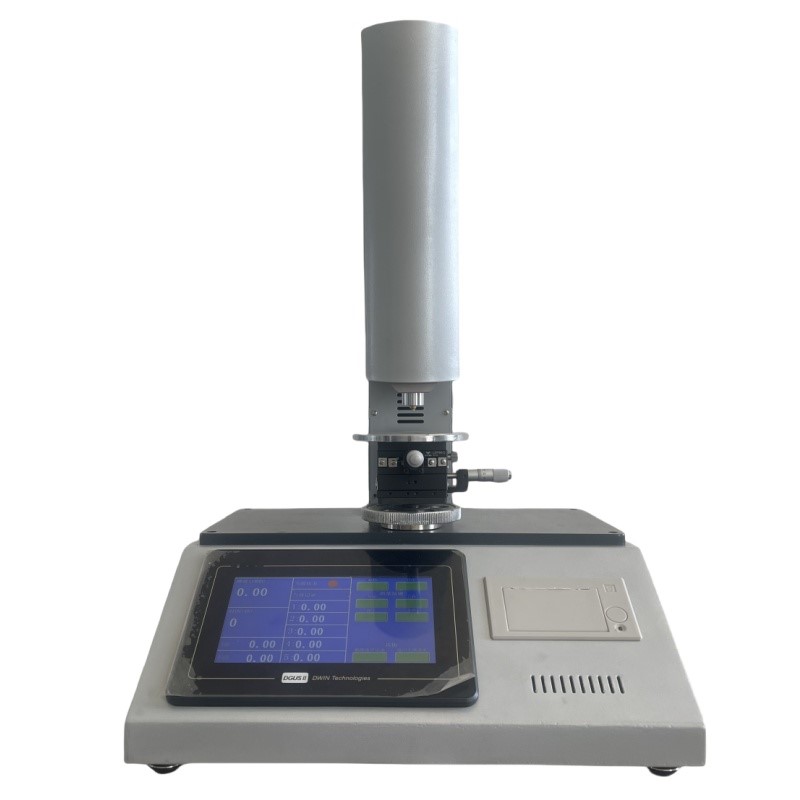

Полуавтоматический микротвердомер IRHD разработан и изготовлен в соответствии с ISO 48:2 — Метод M.
Метод M, по сути, является уменьшенной версией метода N, позволяющей проводить испытания более тонких и компактных образцов. Он подходит для эластомеров с твердостью от 35 до 85 IRHD, но также может использоваться для эластомеров с твердостью от 30 до 95 IRHD.
Твердость измеряется по глубине вдавливания сферического индентора с заданным усилием в резиновый образец. Прибор может автоматически выполнить однократное испытание. Помимо измерения твердости стандартного резинового образца, он также может измерять твердость уплотнительных О-образных колец.
Основные характеристики:
- Использование координатного стола по оси XY облегчает точную настройку точек измерения при тестировании небольших образцов, таких как уплотнительные кольца.
- Измерительную платформу можно поднимать и опускать для измерения образцов различной толщины.
- Благодаря встроенной операционной системе с сенсорным управлением интерфейс интуитивно понятен и прост в использовании, что упрощает управление
- Японский сервопривод позиционирования обеспечивает точное измерение.
- Оснащен микропринтером, поддерживающим 5 точек вывода на образец одновременно.
Комплектация
|
No. |
Описание |
Кол-во |
Комментарии |
|
1 |
Полуавтоматический микротвердомер IRHD M |
1 |
|
|
2 |
Платформа |
1 |
Уже установлена |
|
3 |
Измерительный модуль |
1 |
Уже установлен |
|
4 |
Система управления |
1 |
Уже установлена |
|
5 |
Паспорт |
1 |
|
|
6 |
DC Adapter |
1 |
DC24V |
|
7 |
Бумага для термопринтера |
1 |
Технические характеристики
|
Характеристика |
Значение |
|
1. Шарик (индентора): |
0,395±0,005 (мм) |
|
2. Оправка: |
3,35±0,15 (мм) |
|
3. Контактное усилие: |
8,3±0,5 (мН) |
|
4. Усилие вдавливания: |
145±0,5 (мН) |
|
5. Общее усилие: |
153,3±1,0 (мН) |
|
6. Усилие на опоре: |
235±30 (мН) |
|
7. Стандартная толщина образца (мм): |
2 (можно укладывать в два слоя) |
|
8. Минимальная толщина образца (мм): |
1 |
|
9. Максимальная толщина образца (мм): |
15 |
|
10. Минимальный диаметр для измеряемого уплотнительного кольца (мм): |
0,8 |
|
11. Диаметр платформы (мм): |
97 ± 0,5 |
|
12. Высота подъема платформы (мм): |
15 ± 1 |
|
13. Высота подъема измерительной головки (мм): |
10 |
|
14. Время измерения (секунд): |
30 |
|
15. Разрешение индикации (IRHD): |
0,1 |
|
16. Точность измерения (IRHD): |
± 1,5 |
|
17. Диапазон индикации (IRHD): |
10-100 |
|
18. Диапазон измерений (IRHD): |
30-95 |
|
19. Напряжение питания: |
24 В постоянного тока |
|
20. Размер оборудования (мм): |
450 * 240 * 300 |
|
21. Вес (кг): |
20 |
