Ультразвуковой дефектоскоп А1220 MONOLITH

Цена: 375000 р.
В корзину
Доставка по России

Низкочастотный дефектоскоп и его назначение

УЗ низкочастотный дефектоскоп А1220-MONOLITH создан для производства работ в области толщинометрии и дефектоскопии объектов из бетонных материалов, горных пород, асфальта. Уникальность данного дефектоскопа заключается в возможности проводить измерения методом сквозного сканирования и эхо-способом при подходе к предмету исследования с одной стороны. Это делает незаменимым использование его для мониторинга за объектами без остановки их работы, например здания, мостовые сооружения, тоннели. Значимой особенностью дефектоскопа А1220-MONOLITH является сухой контакт с объектом исследования без применения УЗ смазок, что в свою очередь минимизирует время на подготовительные операции и увеличивает производительность.

Назначение А1220-MONOLITH

  • Определение толщины бетонных конструкций и изделий.
  • Обнаружение инородных вкраплений, несплошностей и трещиноватостей предметов из ЖБИ, камня и схожих им материалов при возможности обследования с одной стороны.
  • Изучение объектов с крупнозернистой структурой

Описание А1220-MONOLITH

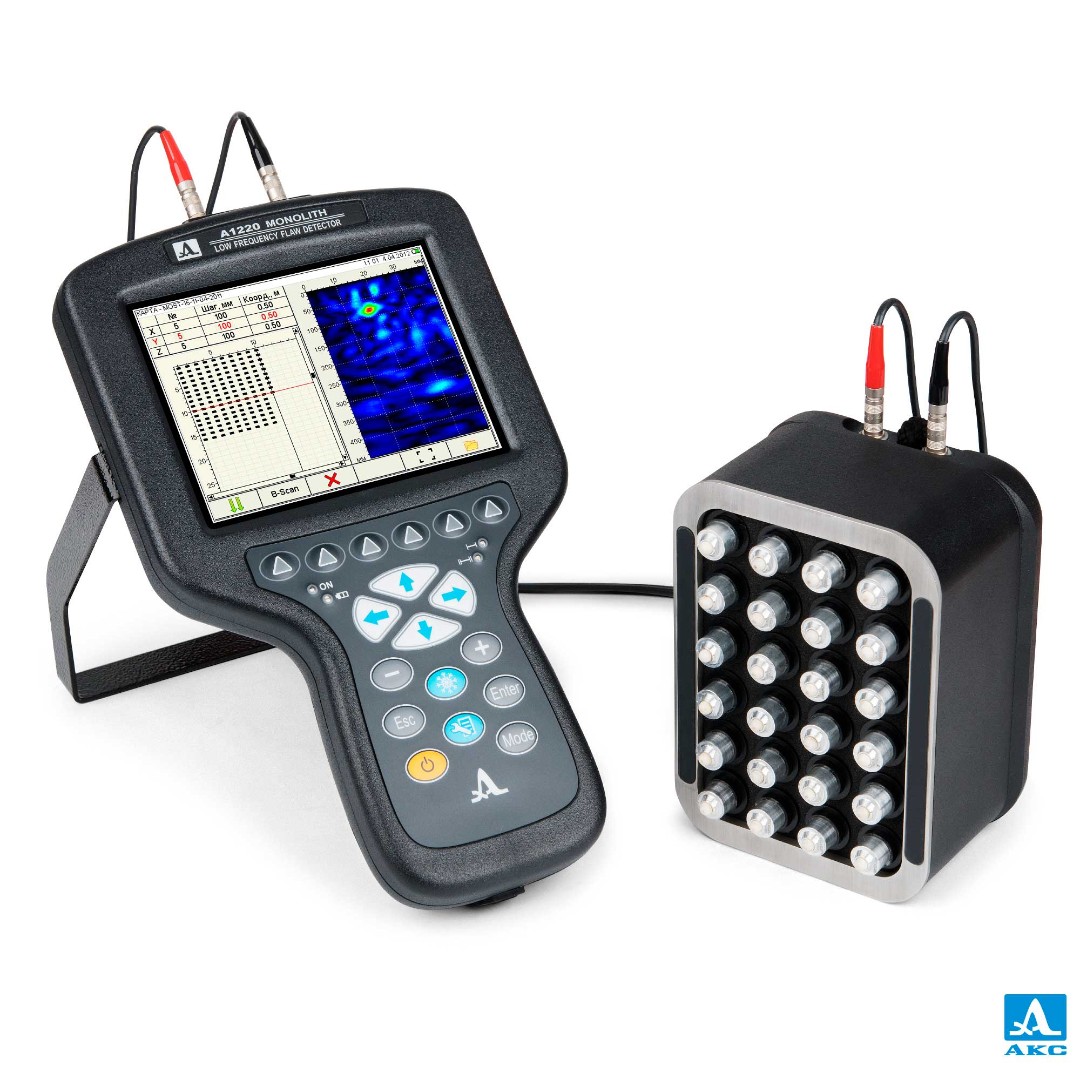

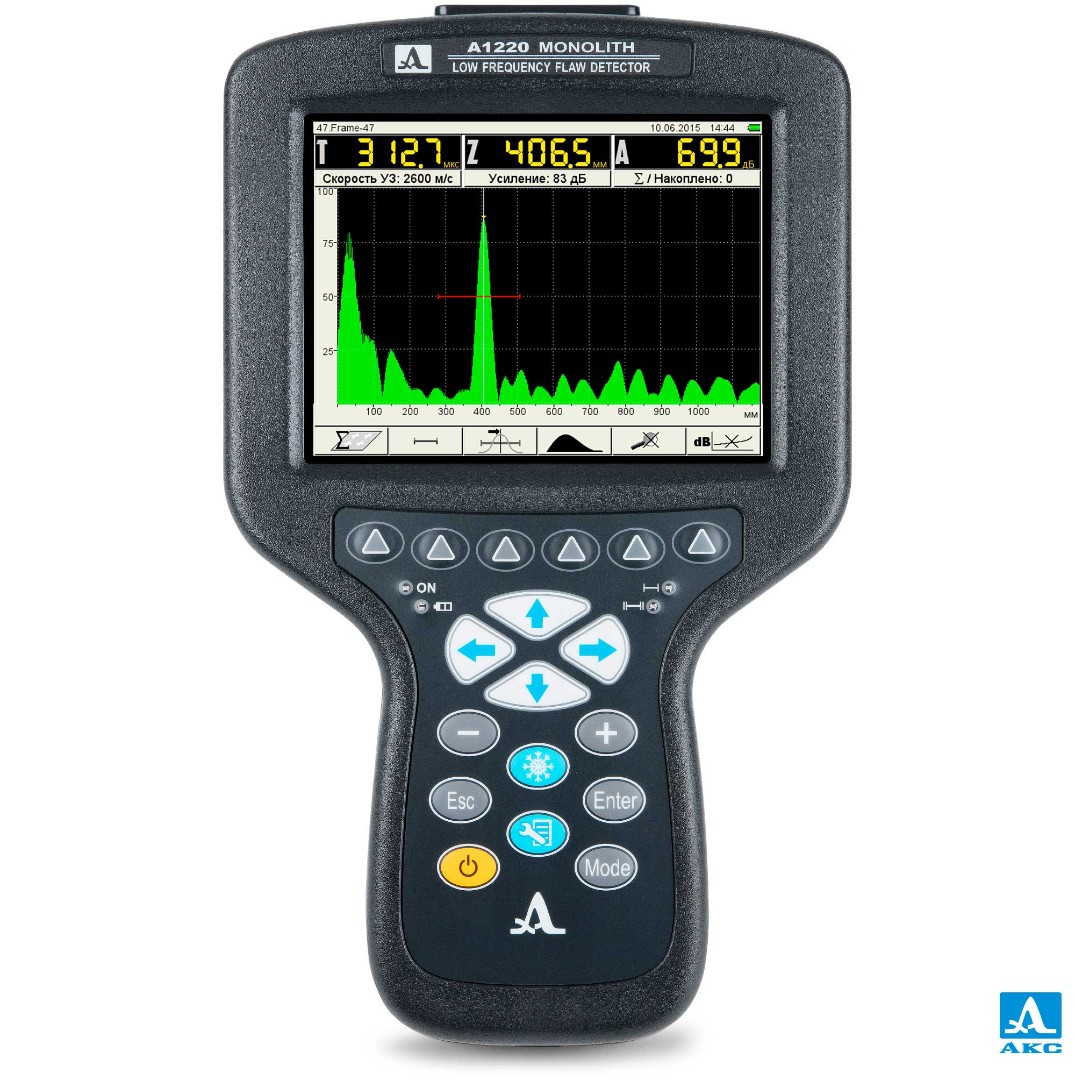

А1220-MONOLITH включает в себя электронный блок управления с контрастным цветным TFT-экраном с клавишами управления, заключенными в моноблок и антенной решетки (АР) матричного типа, состоящей из 24 датчиков, проводящей сканирование по принципу раздельно-совмещенного преобразователя.

Датчики-элементы АР амортизируют на пружинах, что способствует измерениям на неровных предметах исследования.

  • Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами 2150 мм
  • Максимальная длительность реализаций сигналов, визуализируемых на экране прибора 1600 мкс
  • Cредняя измеряемая толщина бетона 600 мм
  • минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление 30 мм
  • Погрешность измерений толщины и глубины залегания дефектов 10%
  • Время выполнения одного измерения и занесения результата в память в режиме лента, карта 10 с
  • Число записываемых одиночных, недетектированных А-сканов 200
  • Максимальная площадь контролируемой поверхности (режим КАРТА) 2 м2
  • Диапазон настроек скорости ультразвука
  • 1000×9999 м/с
  • Амплитуда зондирующего сигнала 20, 100, 200 В
  • Форма зондирующего импульса генератора Меандр, 0,5×5 периодов
  • Частота повторения зондирующих импульсов 1×50 Гц
  • Полоса частот приемного тракта 10×300 кГц
  • Диапазон перестройки аттенюатора 0×100 дБ с шагом 1 дБ
  • Число программируемых точек характеристики ВРЧ функционального генератора 32
  • Диапазон регулировки ВРЧ 30 дБ
  • Дискретность измерения интервала времени 0,1 мкс
  • Питание Встроенный аккумулятор
  • Время непрерывной работы прибора от аккумулятора без подсветки индикатора 14 часов
  • Время зарядки полностью разряженной аккумуляторной батареи 3 часа
  • Диапазон рабочих температур -20+45°C
  • Габаритные размеры электронного блока Цветной TFT (640×480)
  • Размеры электронного блока
  • 260 х 156 х 43 мм
  • Масса электронного блока 800 г

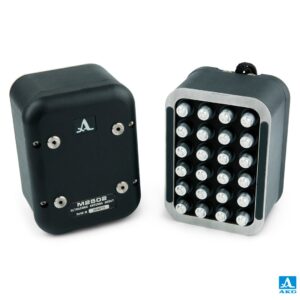

  • Габаритные размеры антенной решетки М2502 139 х 105 х 89 мм
  • Масса антенной решетки М2502 1,1 кг
