Трубки напорные Промэкоприбор

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений скорости воздушного потока	от 2 до 30, от 2 до 60, от 4 до 30
  Диаметр, мм	от 7 до 10
  Диапазон температуры	от -40 до +60, от -40 до +600
  Материал	коррозионностойкая сталь марки 12Х18Н10Т
  Средний коэффициент преобразования динамического (скоростного) давления, Кт (Пито цилиндрическая)	от 0,35 до 0,55
  Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования динамического (скоростного) давления, % (Пито цилиндрическая)	±5
  Диаметр штуцеров, мм	от 5,8 до 6
  Атмосферное давление, кПа (мм рт. ст.)	от 84,0 до 106,7 (от 630 до 800)
  Относительная влажность, %	от 5 до 95
  Средний срок службы, лет	10
  Количество штуцеров	2

• Описание

  Производство. ООО «Промэкоприбор», выпускаются по ПЛЦК.408833.001ТУ.

  Назначение и область применения. Трубки напорные предназначены для измерения скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.

  Трубки напорные применяются при осуществлении деятельности в области охраны окружающей среды, выполнении работ по обеспечению безопасных условий труда, определении параметров газохода при пусконаладочных работах, модернизации, изменении технологии, технологических и теплотехнических обследованиях.

  Конструкция и принцип действия. Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления — разности между полным и статическим давлениями в воздушном (газовом) потоке.

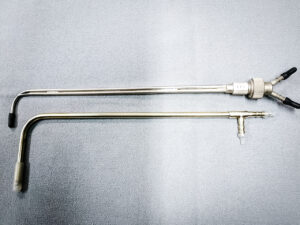

  Трубки напорные Промэкоприбор выпускаются в двух модификациях — Пито и Пито цилиндрическая.

  Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:

  • исполнение Д1 — от 2 до 30 м/с;
  • исполнение Д2 — от 2 до 60 м/с.

  Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.

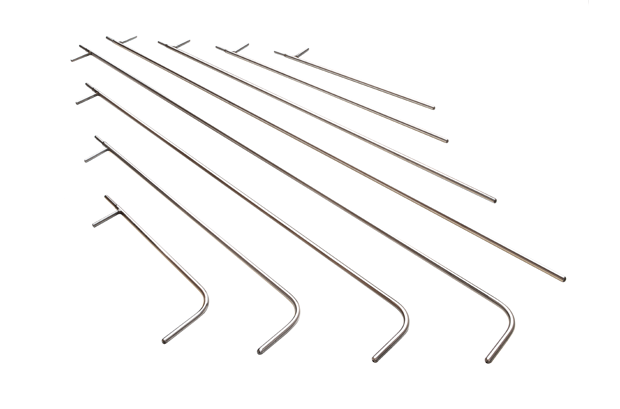

  Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90° и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое — отверстиями в стенке внешней трубки.

  Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление — отверстием на торце внутренней трубки.

  Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.

• Комплектация

  • Трубка напорная — 1 шт.
  • Соединительный шланг — 2 шт.
  • Чехол для хранения и транспортировки — 1 шт.
  • Паспорт ПЛЦК.408833.001 ПС — 1 экз.
