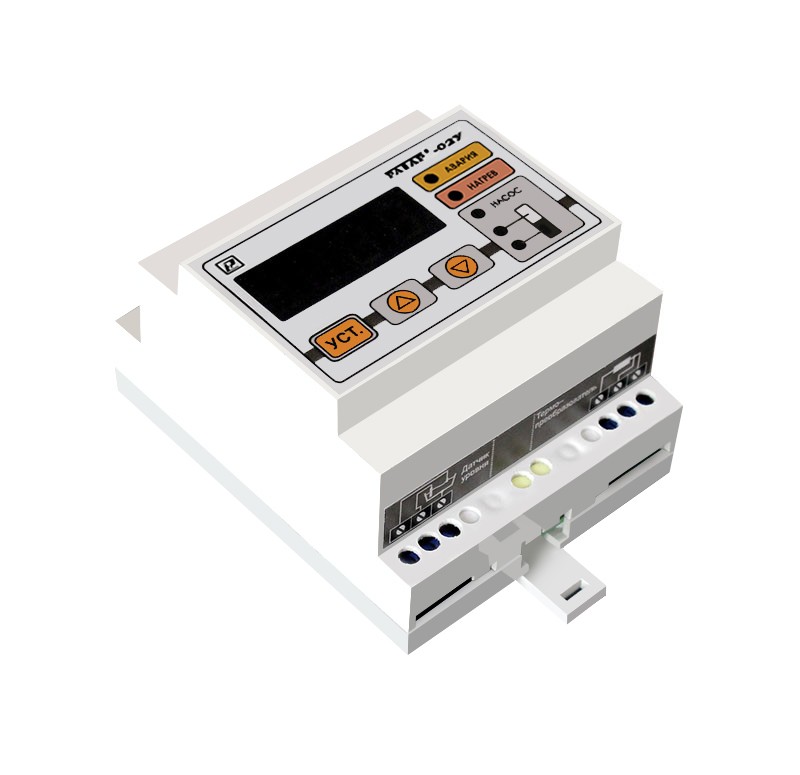

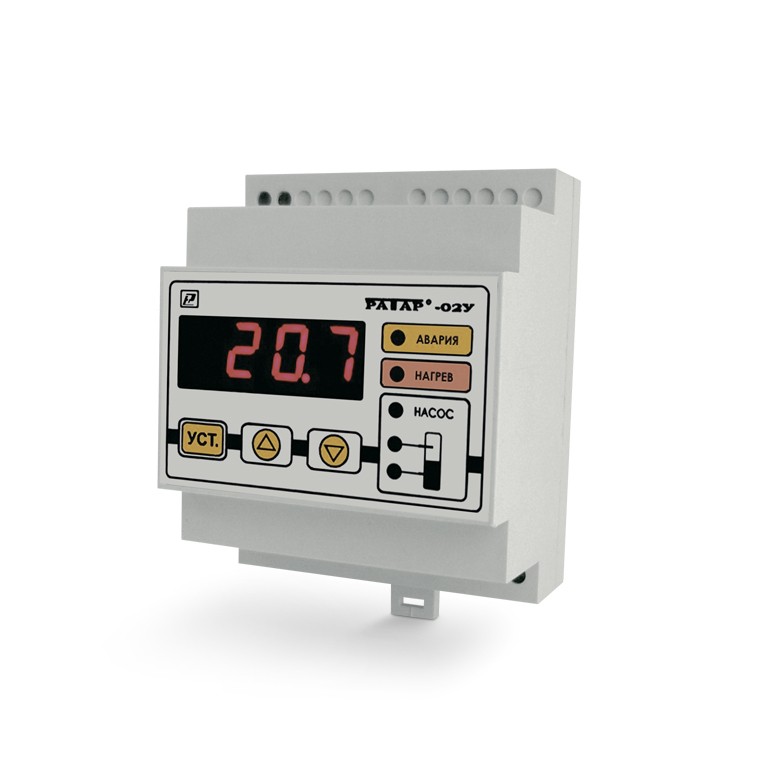

Терморегулятор Ратар-02У со встроенным реле контроля уровня

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон температуры	от -200 до +650, от -50 до +200
  Напряжение, В	120…250, 85…250
  Разрешение	0.1, 1.0
  Гистерезис	от 0 до 125, от 0 до 400
  Погрешность измерений	±0.15%
  Тип входа	термосопротивление (50М, 100П, Pt100), два датчика уровня: нижний и верхний, кондуктометрические или поплавковые
  Тип выхода	Оптосимистор, Оптотранзистор, Э/М реле
  Ток нагрузки, А	до 16
  Частота переменного тока, Гц	4
  Частота переменного напряжения, Гц	50±1
  Количество выходных устройств	2
  Диапазон задания времени задержки включения/отключения выходного устройства «Насос»	от 0 до 15 с.
  Максимальное напряжение на входных электродах датчиков уровня	3 В
  Ток в датчиках уровня	не более 0,1 мА
  Защита входов датчиков уровня от высокого напряжения	не менее 300 В
  Потребляемая мощность	не более 1,5 ВА
  Средний срок службы, не менее, лет	5
  Средняя наработка на отказ, не менее, ч	30000

• Описание

  Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.

  Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).

  При помощи Ратар-02У можно реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор.

  Терморегулятор поддерживает уровень жидкости по одному из двух встроенных режимов.

  • Докачивание до верхнего уровня, при этом второй, нижний датчик уровня используется для аварийного отключения нагревателя.
  • Поддержание уровня между нижним и верхним датчиком уровня, при этом нижний датчик уровня также используется для аварийного отключения нагревателя.

  В качестве датчиков уровня могут применяться кондуктометрические датчики, поплавковые и другие датчики с механическими контактами.

  Для защиты от нежелательных срабатываний при волнении уровня жидкости можно установить время задержки переключения выходного устройства поддержания уровня до 15 с.

  Для устранения поляризации и электролиза жидкостей и как следствие окисления кондуктометрических датчиков используется переменный ток частотой 4 Гц.

  Для предотвращения нежелательного включения под влиянием загрязнения датчика уровня и влажности есть возможность настройки чувствительности входного устройства уровня.

  Схемы подключения внешних устройств к прибору.

  Подключение к выходным клеммам.

  Подключение к входным клеммам.

  • Два прибора в одном: терморегулятор и реле контроля уровня.
  • Одновременное поддержание температуры и заданного уровня жидкости.
  • Ток нагрузки до 16 А.
  • Возможность задания типа входа: 50М, 100П, Pt100.
  • Возможность управления нагревателем и холодильником.
  • Высокая точность измерения и поддержания температуры.
  • Постоянное и переменное напряжение питания в широком диапазоне.
  • Блокировка нагрева при отсутствии жидкости.
  • Возможность настройки под любую проводящую жидкость.
  • Функция защиты от волн.

• Документы

  • Руководство по эксплуатации

• Применение

  Области применения терморегулятора Ратар-02У:

  • Производство парогенераторов, отопительных и водогрейных котлов, фитобочек.
  • Мелкое производство пива, кисломолочной продукции и т.д.
  • Фермерские хозяйства для поддержания уровня и температуры воды.
  • Дачи и частные жилые дома для создания автоматически работающей системы горячего водоснабжения и душа.

  Пример применения терморегулятора РАТАР-02У для автоматизации горячего водоснабжения.
