Спектроколориметр «ТКА-ВД»/02

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений освещённости	10–20000
  Погрешность измерений	±0.005, ±0.02, ±10.0 %
  Диапазон измерения координат цветности	0.004–0.734, 0.005–0.834
  Спектральный диапазон, нм	390–760
  Диапазон коррелированной цветовой температуры	1600–16000
  Дисплей	двухстрочный 16 знаковый ЖКИ со светодиодной подсветкой
  Температура окружающей среды	от 0 до +40
  Относительная влажность	65±15
  Диапазон атмосферного давления	86–107
  Резьбовой разъём для крепления на штативе ОЭБ	1/4″
  Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона»	9.0 В
  Межповерочный интервал	1 год

• Описание

  • По запросу приборы проходят первичную поверку (согласовать)
  • Поставляется с калибровкой
  • Освещённость: от 10 до 20 000 лк в видимой области спектра
  • Координаты цветности самосветящихся объектов в международной колориметрической системе МКО 1931 г. и 1976 г.
  • Расчёт коррелированной цветовой температуры белых источников света
  • Два сменных оптоэлектронных блока
  • Вывод информации на порт USB
  • Условия эксплуатации: от 0 до +40 °С
  • № 44179-10 в Госреестре средств измерений РФ
  • Межповерочный интервал 1 год
  • ТУ 4437-007-16796024-2009

  Конструкция. Спектроколориметр “ТКА-ВД” с оптоэлектронным блоком (ОЭБ) 02. ОЭБ с входным окном с цилиндрической косинусной насадкой ø17 связан с блоком обработки сигнала гибким многожильным кабелем. Измерения выполняются в режиме освещённости, создаваемой нормально расположенными источниками. ОЭБ представляет собой полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решётке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Эффективная опорная плоскость измерений освещённости совпадает с передней плоскостью косинусной насадки. Прибор с линейным детектором и фиксированным положением дифракционной решётки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

  Отображение информации. Прибор отображает информацию на встроенном ЖКИ и передаёт данные по интерфейсу RS-232 (виртуальный USB). Обновление вывода данных занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой «Режим».

  1	Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31
  2	Отображение освещённости Е, лк и координат цветности (u’, v’) в системе МКО 76
  3	Отображение координат цвета X, Y, Z
  4	Отображение коррелированной цветовой температуры Тц, К

  Существенные преимущества прибора Спектроколориметр “ТКА-ВД” перед аналогами.

  • Вывод информации на встроенный ЖКИ
  • Определение значений в режиме реального времени
  • Собственная программа для связи с ПК
  • Малое энергопотребление
  • Фотометрическая гайка с резьбой 1/4 дюйма для крепления на штативе

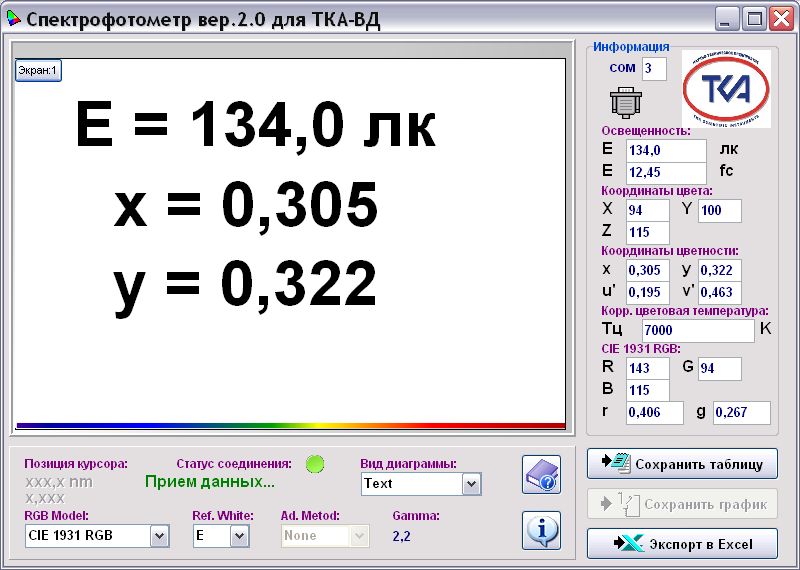

  Программное обеспечение. Программное обеспечение «Спектрофотометр для ТКА-ВД» предназначено для работы по интерфейсу RS-232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК USB типа Am–Bm. Программное обеспечение предназначено для отображения измеренных и расчётных параметров на одном экране. Фотометрические параметры могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать прибор в сторонних системах мониторинга.

  Системные требования.

  • IBM-совместимый компьютер
  • операционная система XP/Seven/10
  • свободный USB-порт

  Возможности программы «Спектрофотометр для ТКА-ВД».

  • чтение и отображение значений в реальном времени

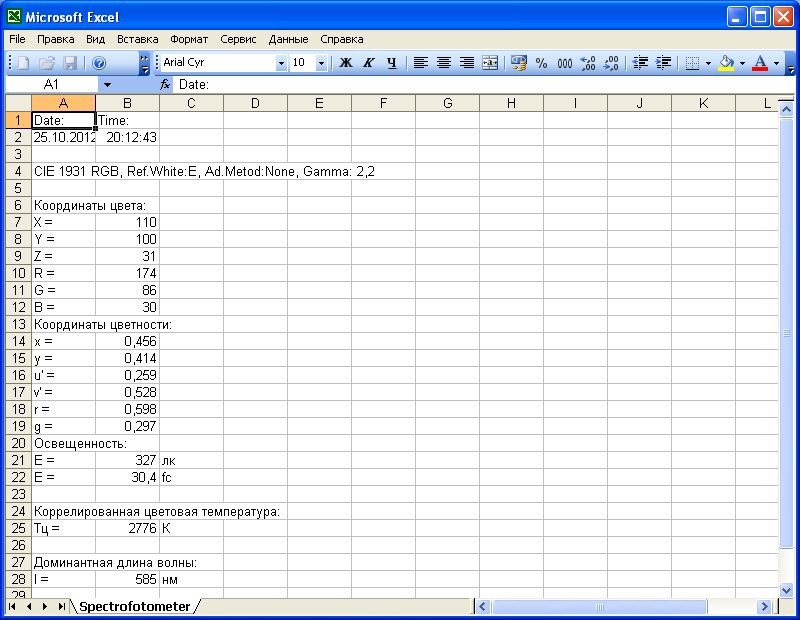

  • экспорт данных в MS Excel и файлы TXT, BMP
  • автосканирование подключения прибора к ПК
  • контроль ошибок получения данных

  Условия эксплуатации.

  Область применения. Прибор используется для измерения условий на рабочем месте, координат цвета самосветящихся объектов и расчёта цветовой температуры белых источников света в соответствии с требованиями ГОСТ.

• Применение

  Прибор предназначен для измерения координат цветности самосветящихся объектов и расчёта коррелированной цветовой температуры белых источников света в международной колориметрической системе МКО 1931 г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками.

• Комплектация

  • Спектроколориметр “ТКА-ВД”/02 (два функциональных блока)
  • NiMH аккумуляторная батарея 9,0 В (типоразмер «Крона», 6F22, 17R8H)
  • Адаптер для зарядки аккумуляторной батареи (AC-220-Si-20-24-500)
  • Кабель связи с ПК (USB Am-Bm)
  • Носитель информации с программным обеспечением (USB-флеш-накопитель)
  • Руководство по эксплуатации
  • Паспорт
  • Сумка для прибора
  • Транспортная тара

• Документы

  • Свидетельство об утверждении типа СИ, РФ до 07.02.2030
  • Техническое описание ТКА – ВД (ЮСУК 2.859.007 ТО)
  • Руководство по эксплуатации ‘ТКА-ВД’
  • Методика поверки ТКА-ВД (см. РЭ стр.13-16)
  • Скачать Спектрофотометр вер. 3.0
  • Установка USB драйвера

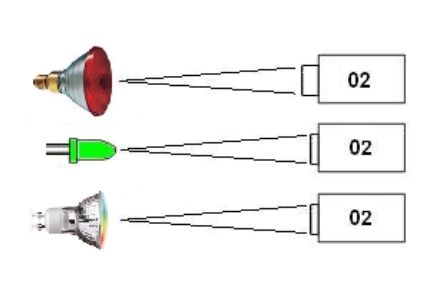

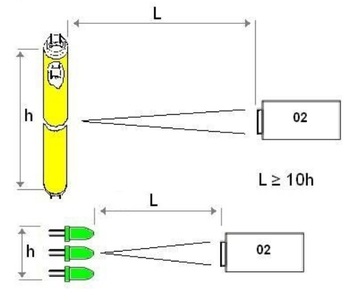

  • Примеры установок измерения различных источников света с помощью ‘ТКА-ВД’
