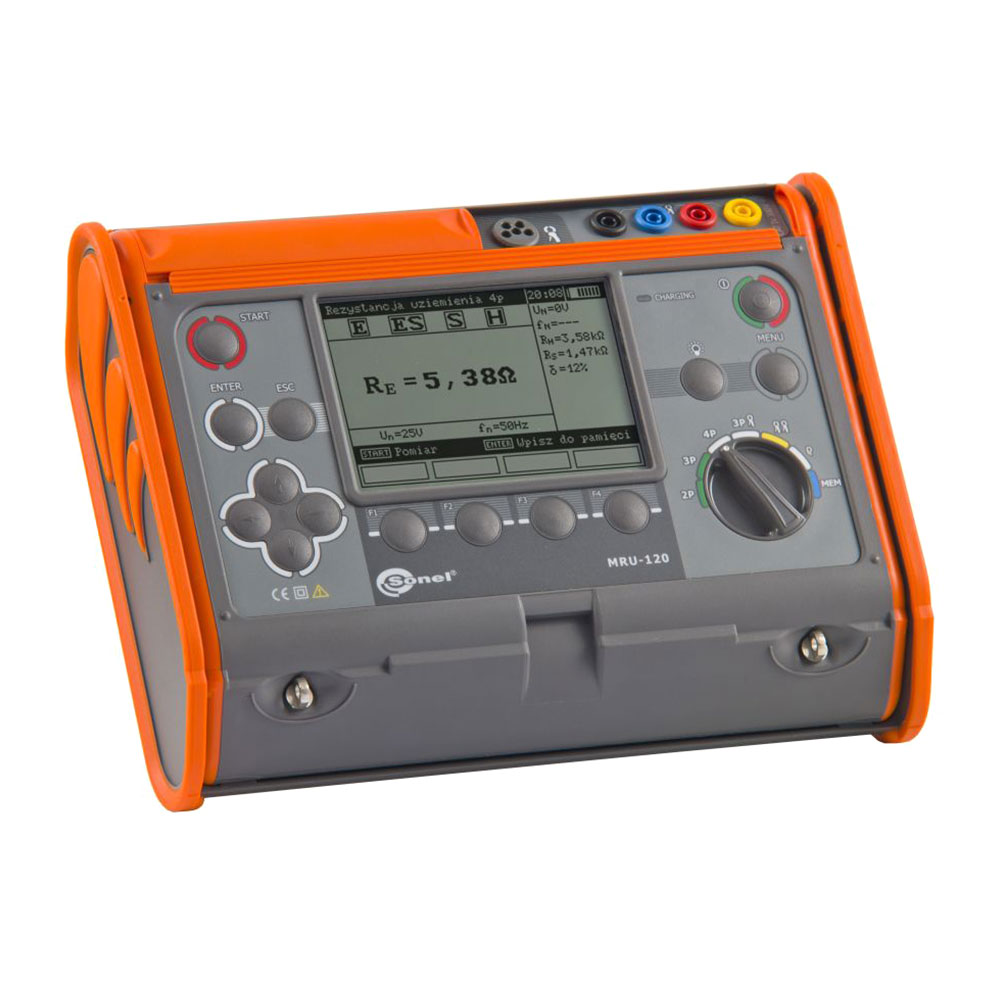

Sonel MRU-120 — измеритель параметров заземляющих устройств

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 3 года

Номер в реестре СИ 78055-20

MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя MRU-120
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p).
- Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
- Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
- Измерение удельного сопротивления грунта методом Веннера.
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом.
- Измерение напряжения помех.
- Измерение сопротивления измерительных зондов.
- Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
- Сохранение результатов измерений в память.
- Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1.
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Комплектация

№	Наименование	Количество
1	Адаптер автомобильный (12 В) (WAPRZLAD12SAM)	1 шт.
2	Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07)	1 шт.
3	Зажим «Крокодил» изолированный черный K01 (WAKROBL20K01)	1 шт.
4	Зарядное устройство для аккумуляторов Z7 (WAZASZ7)	1 шт.
5	Зонд измерительный для забивки в грунт 30 см (WASONG30)	4 шт.
6	Зонд острый с разъёмом «банан» красный (WASONREOGB1)	1 шт.
7	Кабель последовательного интерфейса USB (WAPRZUSB)	1 шт.
8	Клещи измерительные C-3 (WACEGC3OKR)	1 шт.
9	Комплект ремней «Свободные руки» (WAPOZSZEKRU)	1 шт.
10	Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB)	1 шт.
11	Провод измерительный 2,2 м с разъемами «банан» черный (WAPRZ2X2BLBB)	1 шт.
12	Провод измерительный 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ)	1 шт.
13	Провод измерительный 25 м на катушке с разъемами «банан» красный (WAPRZ025REBBSZ)	1 шт.
14	Провод измерительный 50 м на катушке с разъемами «банан» желтый (WAPRZ050YEBBSZ)	1 шт.
15	Футляр L2 (WAFUTL2)	1 шт.

Дополнительная комплектация измерителя MRU-120

№	Наименование
1	Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07)
2	Беспроводной интерфейс OR-1 (USB) (WAADAUSBOR1)
3	Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02)
4	Зажим специальный типа «струбцина» с разъемом «банан» (WAZACIMA1)
5	Зонд измерительный для забивки в грунт 80 см (WASONG80)
6	Катушка для намотки измерительного провода (WAPOZSZP1)
7	Клещи передающие N-1 (WACEGN1BB)
8	Комплект измерительных проводов 2 м с разъемами «банан» (WAPRZ002DZBB)
9	Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU)
10	Отсек для батареек LR14 (WAPOJ1)
11	Провод измерительный 100 м на катушке с разъёмами «банан» желтый (WAPRZ100YEBBSZ)
12	Провод измерительный 200 м на катушке с разъёмами «банан» желтый (WAPRZ200YEBBSZ)
13	Провод измерительный 75 м на катушке с разъёмами «банан» желтый (WAPRZ075YEBBSZ)
14	Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»
15	Футляр для двух зондов 80 см (WAFUTL3)

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжении помех UN (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота fN 45…65 Гц;
частота измерения – минимум два измерения/с.

Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов (2р)

Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,24 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
10,0...19,9 кОм	0,1 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления заземляющих устройств (3p, 4p)

Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,3 Ом...19,9 кОм.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 4 е. м. р.)
10,0...19,9 кОм	0,1 кОм

Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи)

Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,44...1999 Ом.

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Измерение сопротивления методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLRE.

Диапазон	Разрешение	Погрешность основная
0...199,9 Ом	0,1 Ом	± (2% и.в. + 3 е.м.р.)
200...1999 Ом	1 Ом	± (2% и.в. + 2 е.м.р.)
2,00...19,99 кОм	0,01 кОм	± (2% и.в. + 2 е.м.р.)
20,0...99,9 кОм	0,1 кОм	± (5% и.в. + 2 е.м.р.)
100...999 кОм	1 кОм	± (5% и.в. + 2 е.м.р.)

расстояние между измерительными зондами (L): 1...50 м.

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм	0,01 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные характеристики измерителя MRU-120

Параметр	Значение
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 300В согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса ГОСТ 14254-2015	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3 A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений RE	>800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288x223x75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10...+50°C
Температура зарядки аккумуляторов	+10...+40°C
