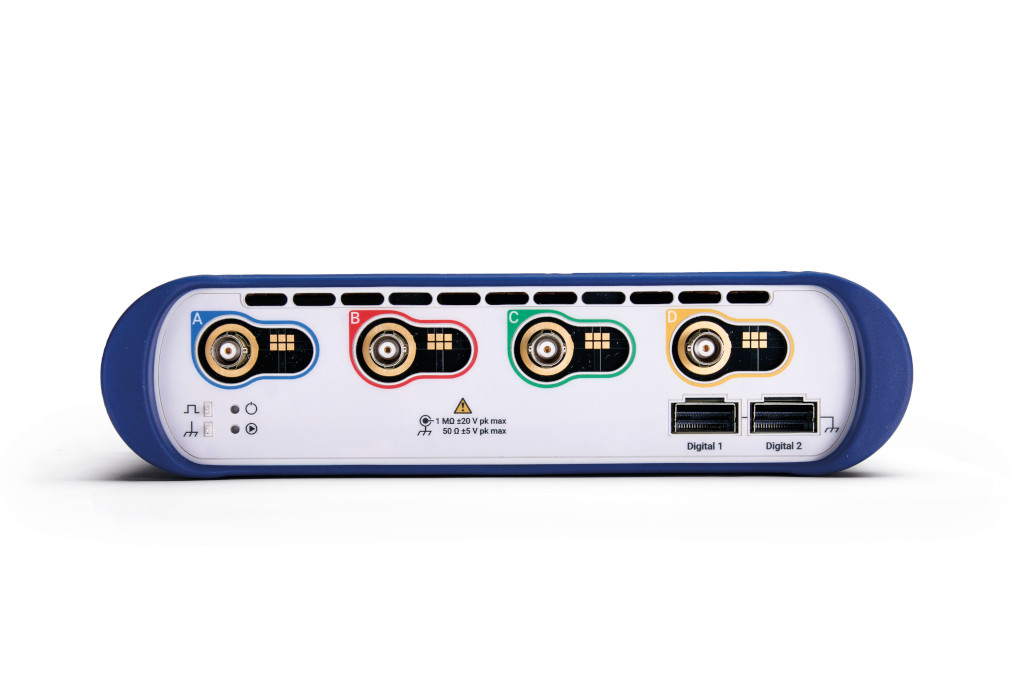

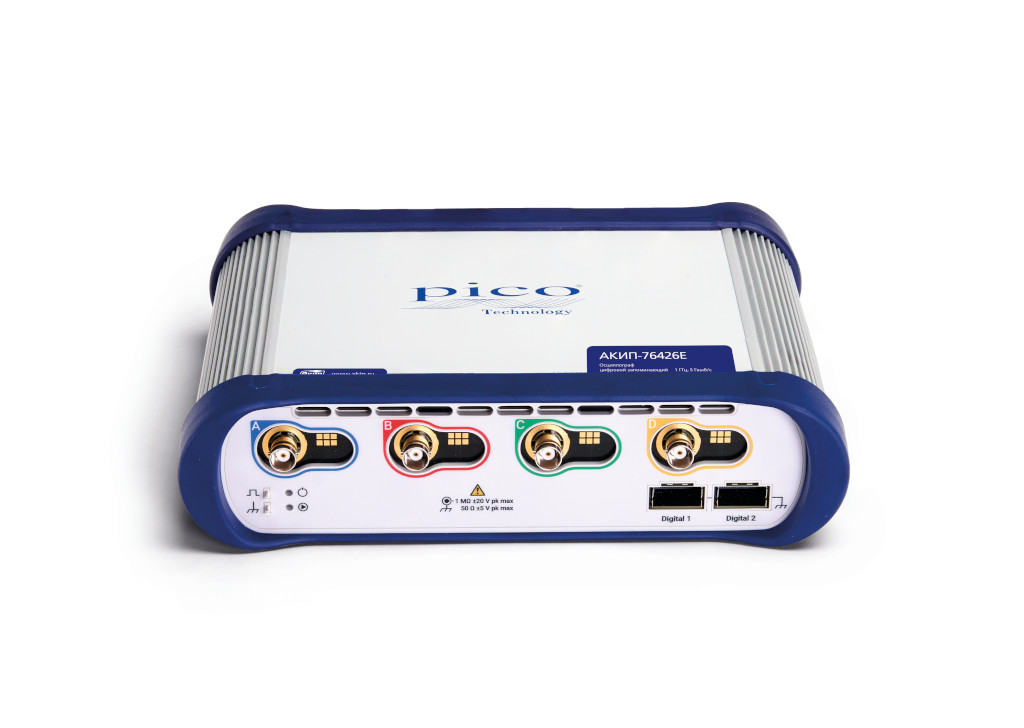

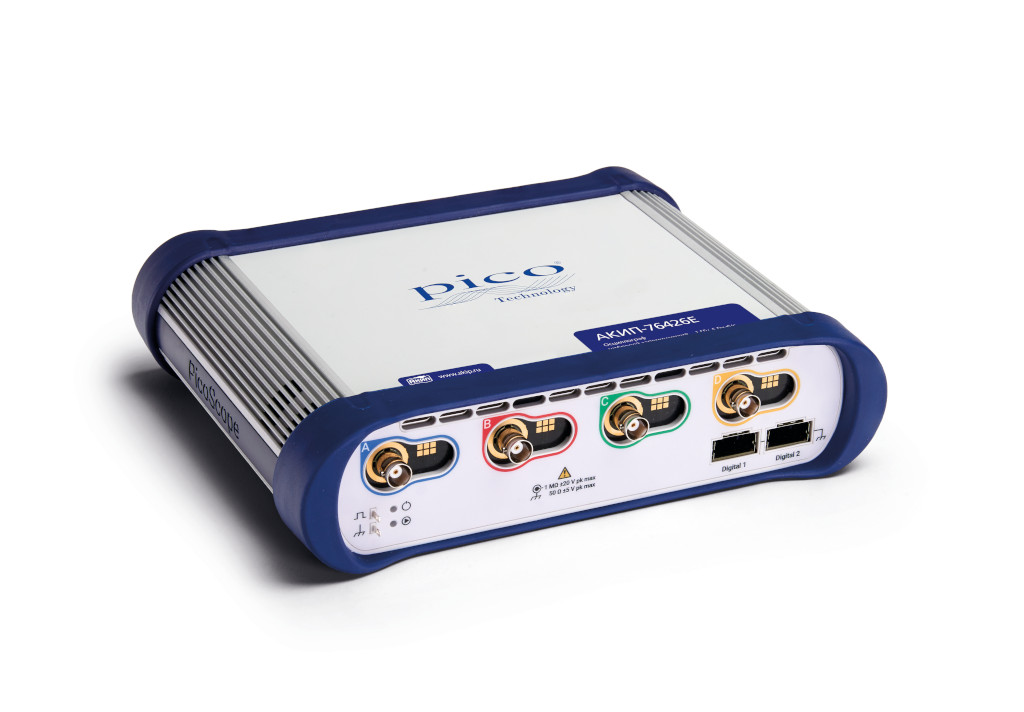

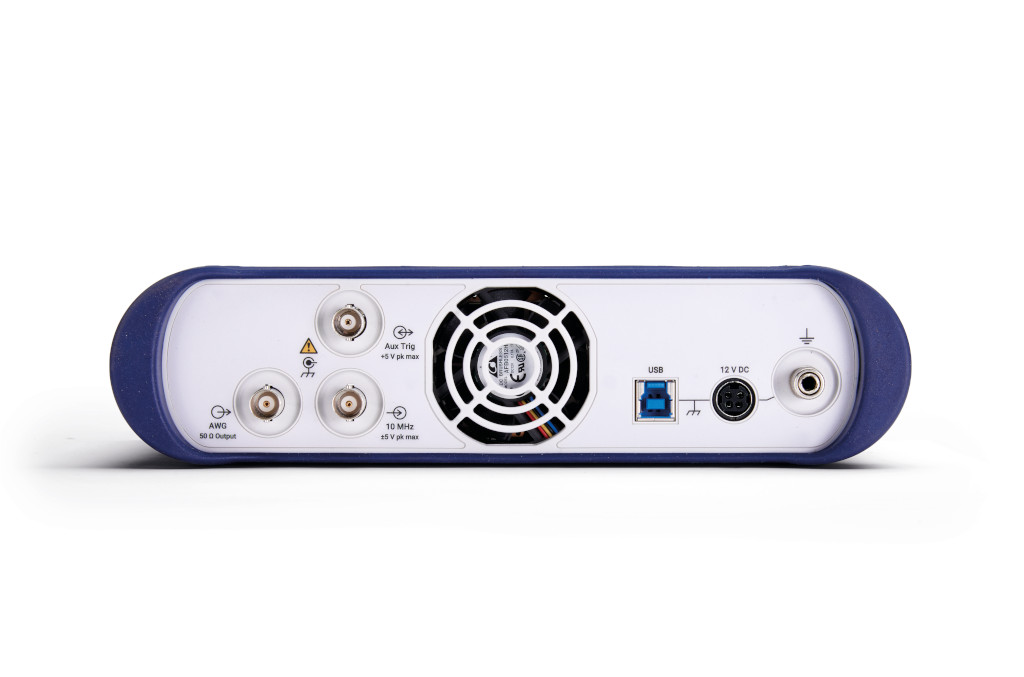

Осциллограф цифровой АКИП-76425E

В наличии

2 056 275 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	USB
  Количество каналов	4
  Полоса пропускания, МГц	750
  Частота дискретизации	20000000, 5000000000
  Максимальный объем памяти	2147483648
  Разрешение	10, 12, 8
  Сопротивление, МОм	1000000, 50
  Интерфейс передачи данных	USB
  Логические каналы	8 или 16 (опция)
  Частота генератора сигналов СПФ/ AWG	до 100 МГц
  Разрядность ЦАП	14 бит
  Частота дискретизации ЦАП	200 МГц
  Память генератора сигналов СПФ/ AWG	40К
  Частота функционального генератора	до 50 МГц
  Выходное напряжение функционального генератора	5 В п-п
  Количество протоколов декодирования	23
  Количество математических функций	35
  Питание	~230В (12В/ 7А)

• Описание

  6 приборов в одном корпусе: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор (для цифровых каналов требуется опция MSO -TA369).

  Разрядность АЦП перестраиваемая — 8/ 10/ 12 бит.

  Максимальная частота дискретизации: 5 ГГц.

  Максимальный объем памяти: 2 ГБ при использовании PicoScope 6, память делится между активными каналами. В модели АКИП-76424E до 4 ГБ, при использовании PicoSDK.

  Захват осциллограммы длительностью до 200 мс при максимальной частоте дискретизации 5 ГГц.

  Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom.

  Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц.

  Функциональный генератор: до 50 МГц/ 5 В п-п.

  Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К.

  Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания.

  Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.

  Математика: 35 функций (4 оператора).

  Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных).

  Питание от сетевого адаптера ~230В (12В/ 7А).

• Особенности

  «6 в 1» — осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, анализ смешанных сигналов (MSO).

  Четыре пассивных пробника (500 МГц) в стандартной комплектации. Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (ΔU, ΔT, 1/ΔT). Математические функции (встроенный редактор формул). Декодирование сигналов (более 20 протоколов).

• Видео







• Дополнительно

  •

    Активный пробник Пробник активный A3136

    По запросу
  •

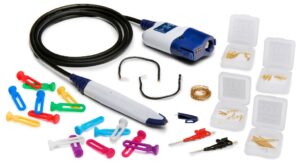

    Активный пробник Пробник активный A3076

    По запросу
