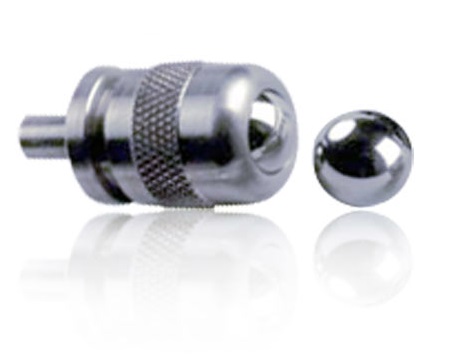

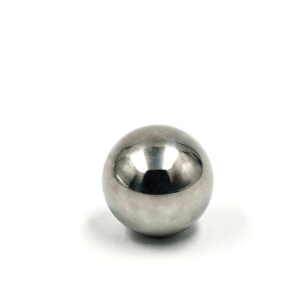

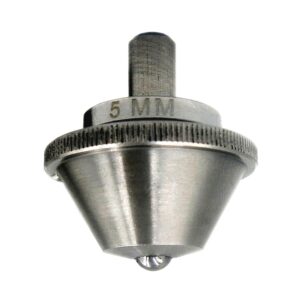

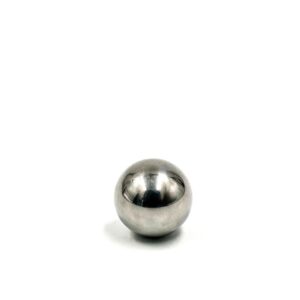

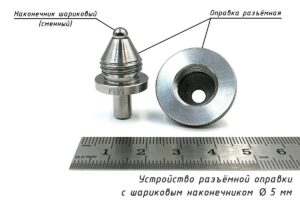

Оправка с шариком к твердомеру резин IRHD

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va, Закалённая сталь, Карбид вольфрама WC/Co=94/6 max %
  Диапазон измерений	от 30 до 100 IRHD
  Твёрдость твёрдосплавного шарика	не менее 1500 HV10
  Плотность твёрдосплавного шарика	14,8 г/см3
  Прочность на изгиб твёрдосплавного шарика	2600 МПа
  Размер зерна твёрдосплавного шарика	1,2 мкм
  Твёрдость стального шарика	не менее 850 HV10
  Степень точности шариков	G 20
  Среднее отклонение от номинального диаметра	±1 мкм

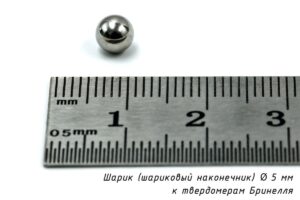

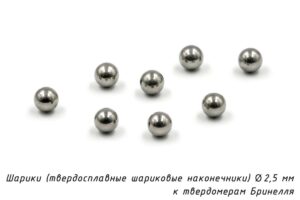

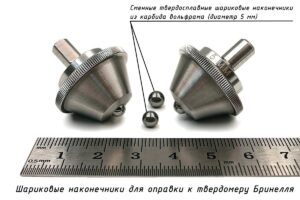

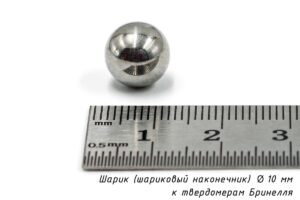

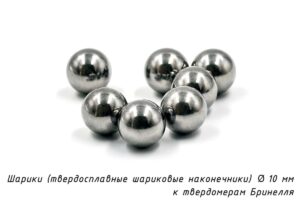

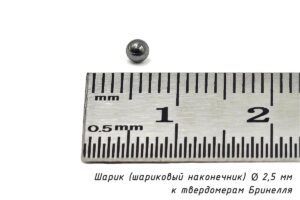

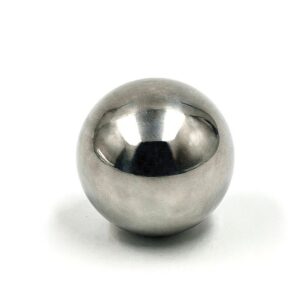

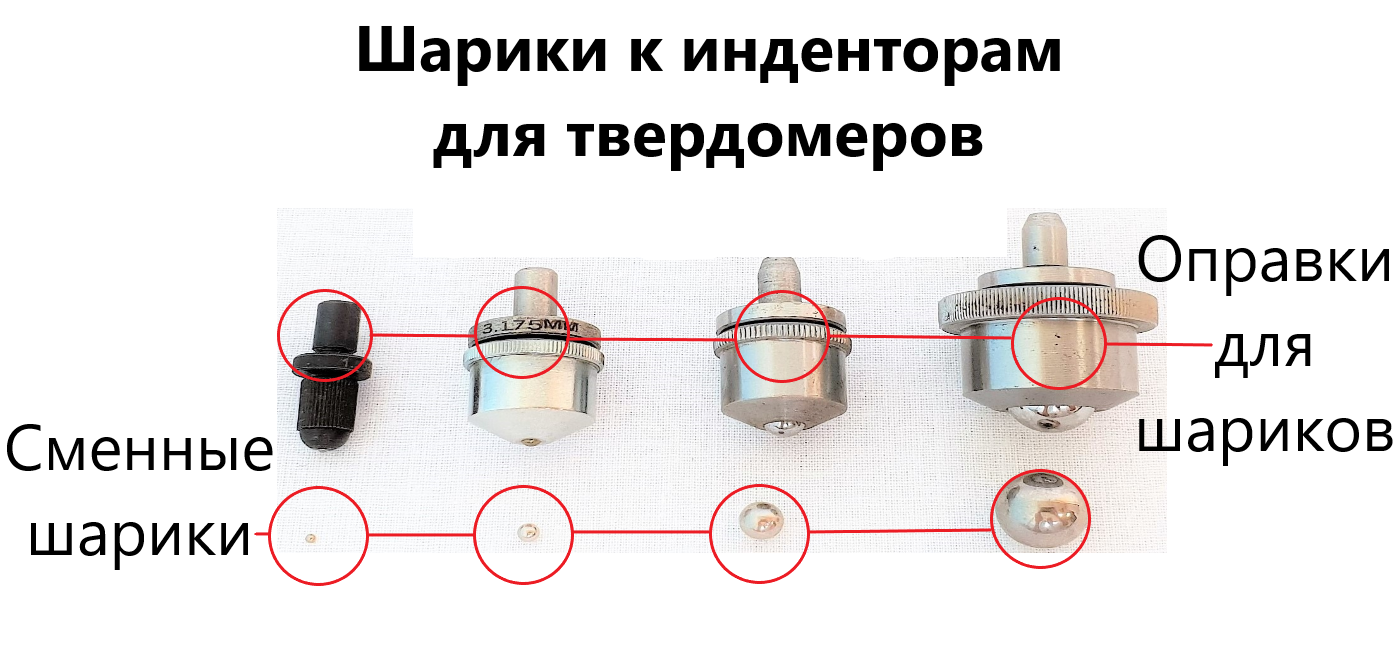

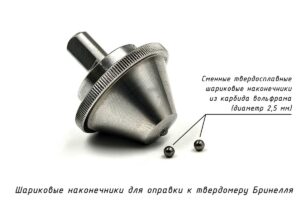

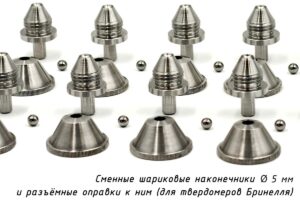

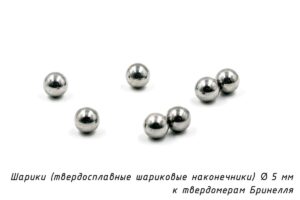

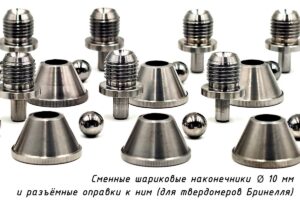

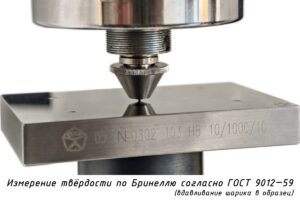

  Диаметры шариков по шкалам Бринелль	твёрдосплавные Ø: 1,0 / 2,0 / 2,5 / 5,0 / 10,0 мм
  Диаметры шариков по шкалам Роквелл для пластмасс	стальные Ø: 3,175 (шкала E) / 6,35 (шкалы L, M) / 12,7 (шкала R) мм

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр СИ РФ.

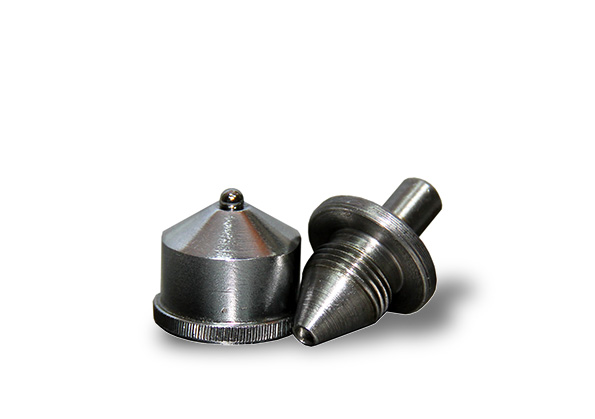

  Наконечник шариковый к прибору для измерения твёрдости резины по IRHD согласно ГОСТ 20403-75.

  Предназначен для твердомеров стационарного типа отечественного и импортного производства, в том числе для моделей 650.705, Zwick 3105 combi test IRHD/Шор и Bareiss DIGI TEST II.

  IRHD (International Rubber Hardness Degrees) — международные единицы измерения твёрдости резины. Способ измерения твёрдости по шкале от 30 до 100 IRHD описан в ГОСТ 20403-75.

  Твердомеры по IRHD применяются для измерения разности глубин вдавливания индентора в образец после предварительной и общей нагрузок. Индентором служит шарик из стали или стержень с полусферическим окончанием. Шкала индикатора твердомера может быть проградуирована в IRHD или в 0,01 мм. Если используется последний вариант, для перевода в единицы IRHD применяют специальные таблицы.

  Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости:

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его.

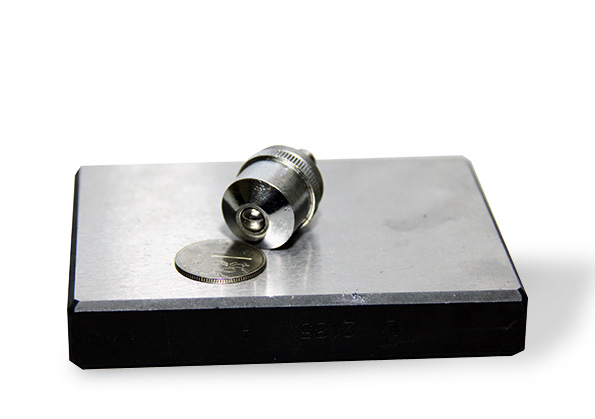

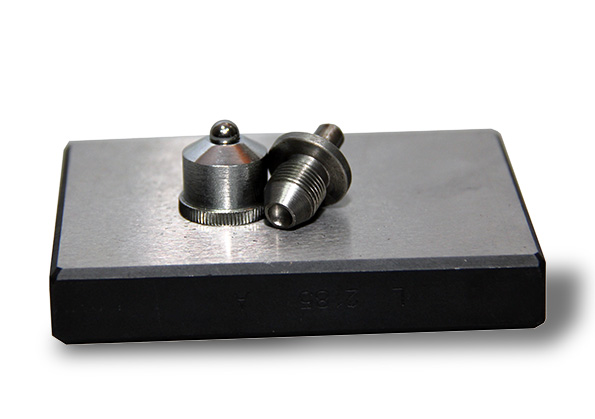

  4. Разместить на предметном, измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Обжать индентор. Для сферических инденторов единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить результат со значением твёрдости, выгравированным на эталонной мере.

  Если измеренное значение выходит за пределы допустимой погрешности, необходимо произвести калибровку твердомера согласно инструкции изготовителя.

• Документы

  • ГОСТ 20403-75 Резина Определение твердости в IRHD.
  • Инденторы твердомеров. Все типы. Паспорт

• Комплектация

  • Оправка с шариком — 1 шт.
  • Паспорт (по заказу) — 1 шт.
