Магнитопорошковый дефектоскоп МД-М

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  Модульный магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля и  воплощает  в себе все последние достижения в области неразрушающего контроля методом магнитных частиц. Дефектоскоп предназначен для замены устаревших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Импульсный дефектоскоп обладает регулировкой тока до 5 000А, памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

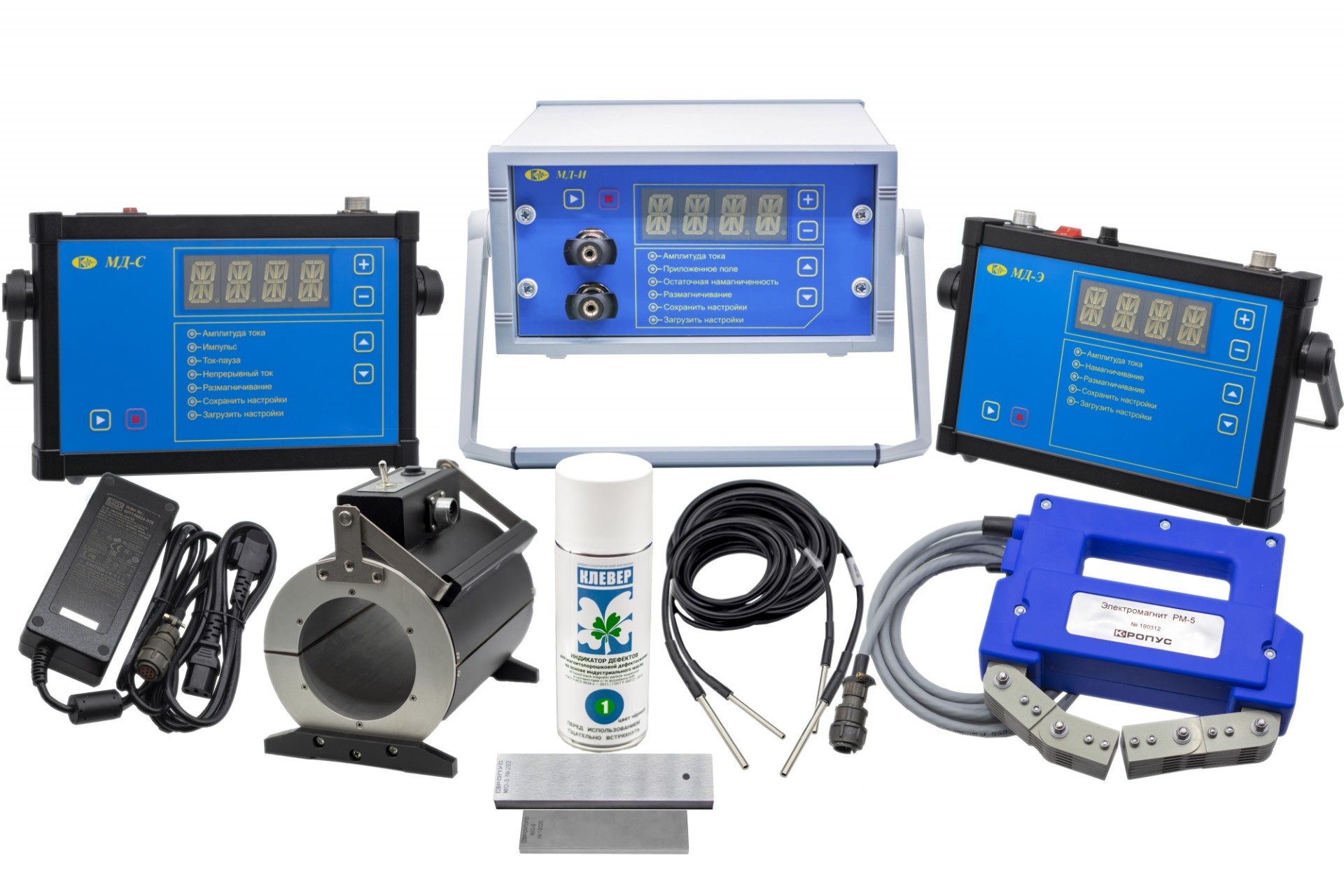

  Магнитопорошковый дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.

  Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.

  Особенности

  • Регулировка тока до 5 000А при массе импульсного блока всего 7 кг
  • 3 независимых блока прибора
  • Память настроек
  • Питание как  от сети 220В, так и бортовой сети самолета 27 В
  • Автоматическое размагничивание
  • 3 года гарантии

  Технические характеристики

  Наибольший регулируемый импульсный ток

  • 5 000 А на стандартном кабеле 16кв.мм.

  Регулировка тока

  • есть

  Длительность импульсов тока

  • 1,5 мс

  Частота следования импульсов

  • 1 Гц

  Измерение тока

  • есть

  Автоматическая установка тока

  • есть

  Режим "ток-пауза"

  • длительность тока 1-10с, длительность паузы 1-10с

  Длительность автоматического размагничивания

  • 30, 60 или 120с

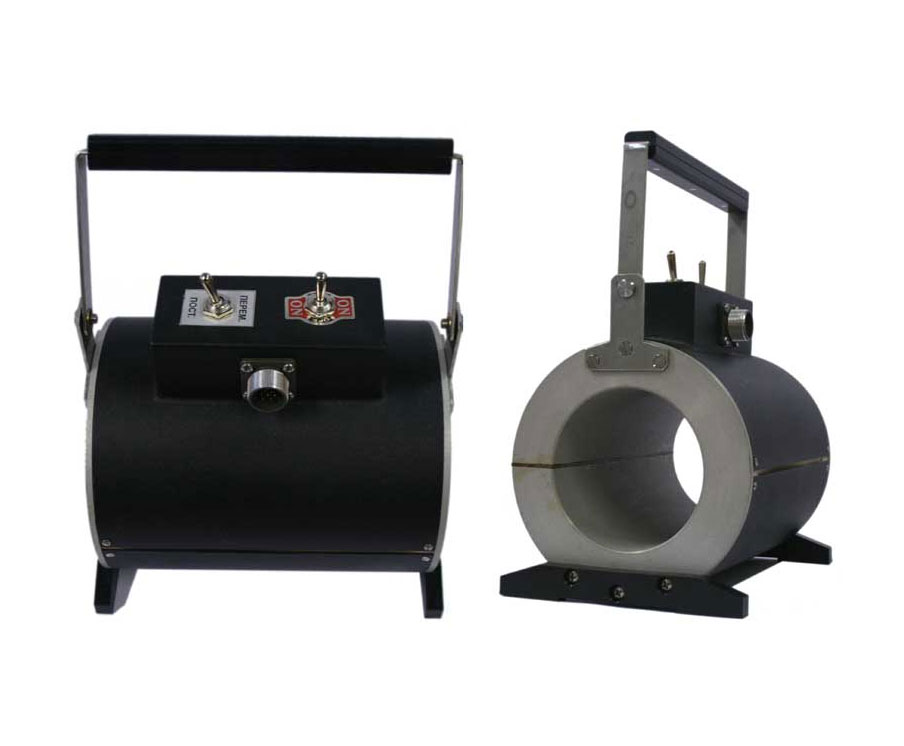

  Напряженность поля в соленоиде при работе от модуля МД-С или от сети 220В

  • 350А/см

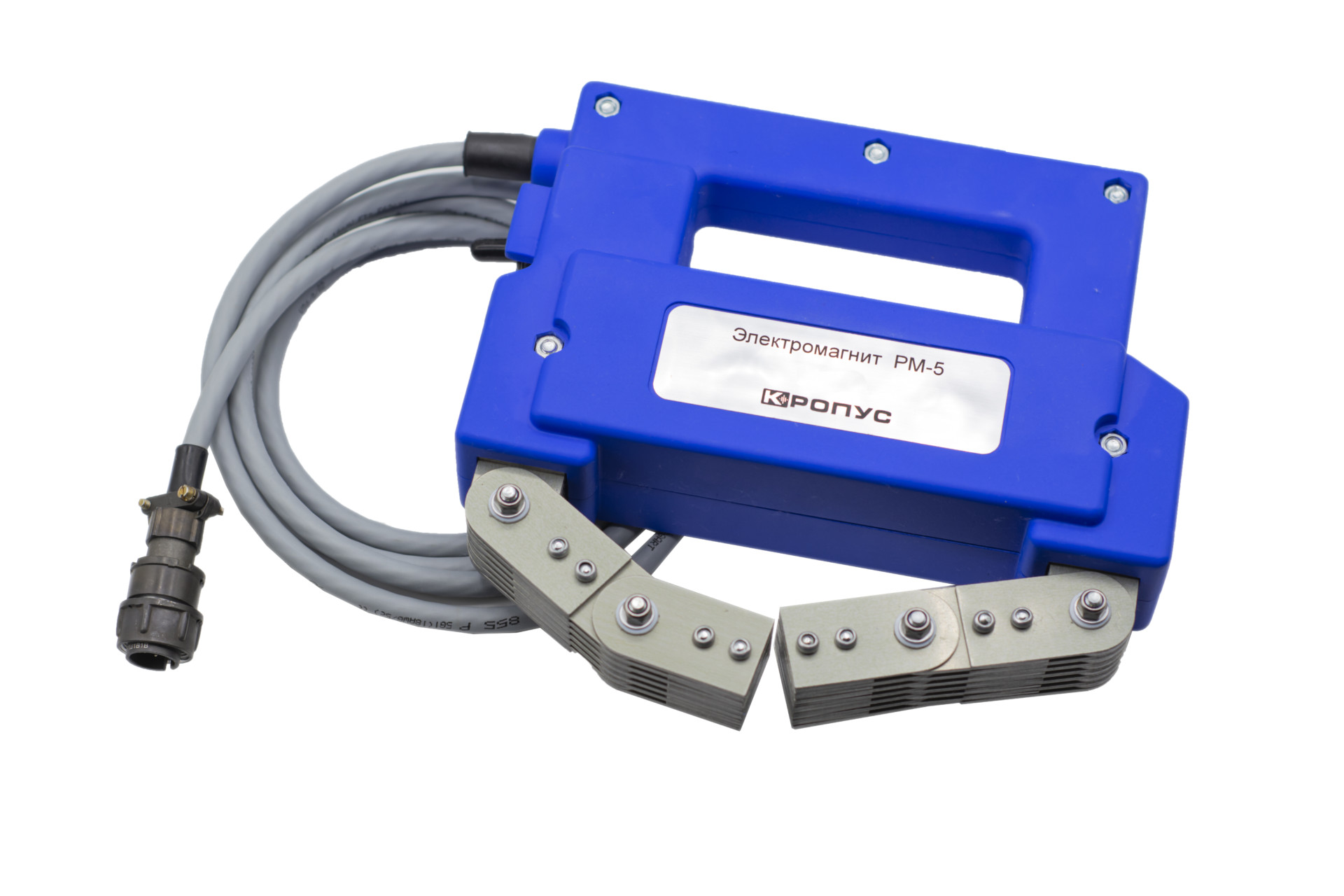

  Напряженность поля между полюсами электромагнита

  • 90 А/см (при расстоянии 100мм)

  Сила отрыва электромагнита от плиты МО-1

  • не менее 200Н

  Память

  • 10 настроек

  Режимы работы

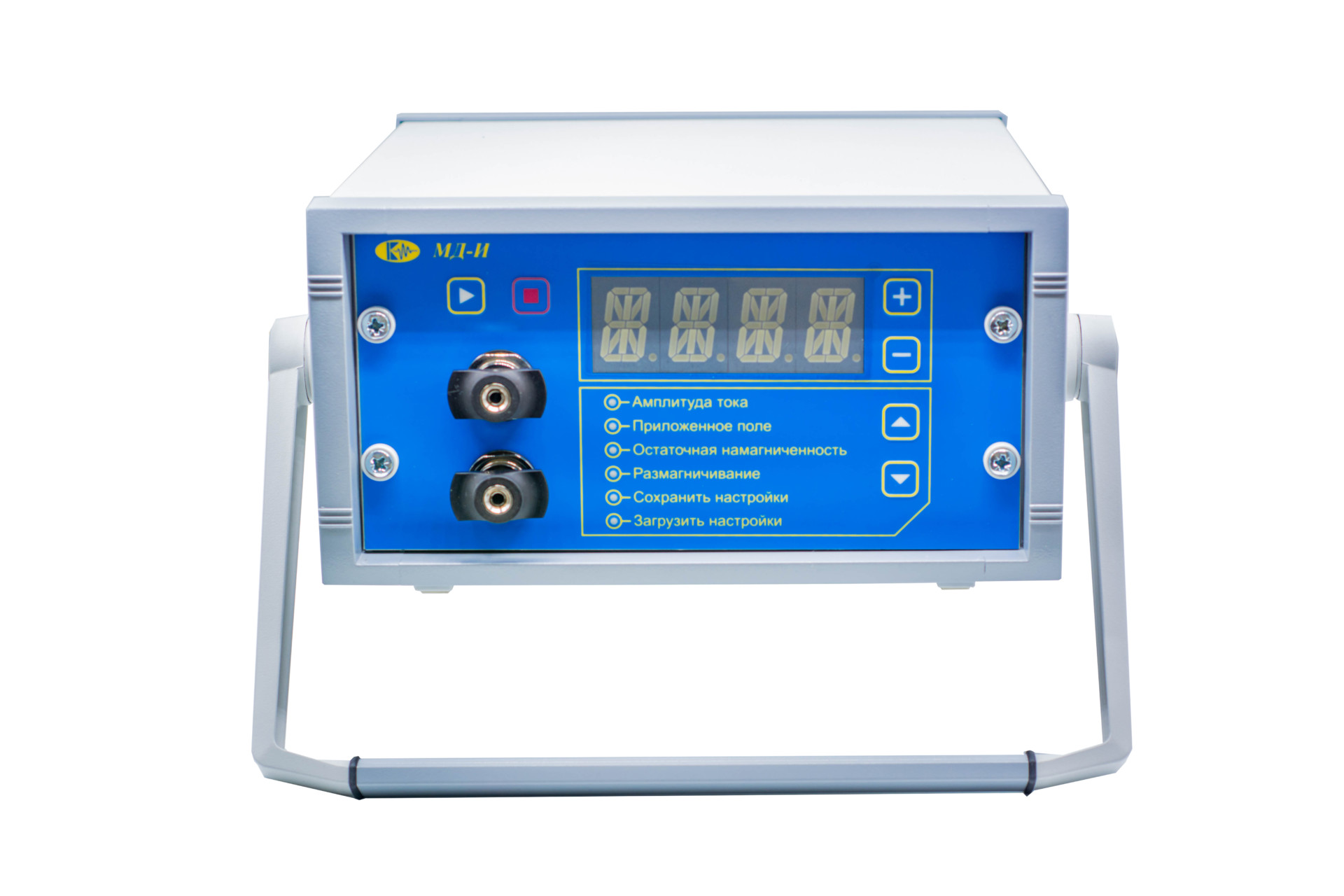

  • МД-И:
    • одиночные импульсы тока (длительностью 1,5мс);
    • непрерывное следование импульсов тока с частотой 1 Гц;
    • размагничивание по встроенной программе изменения тока

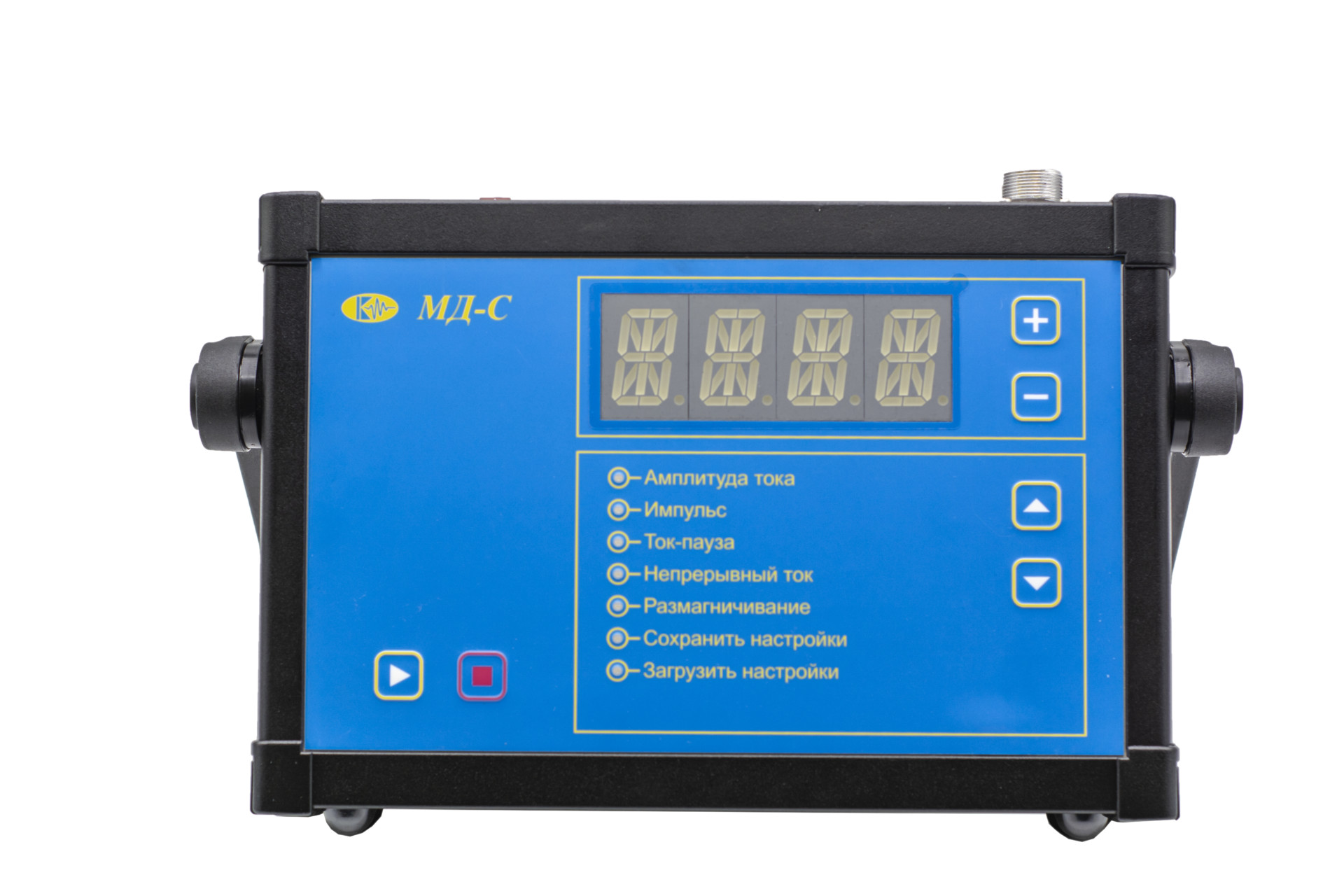

  • МД-С:
    • ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности;
    • ток по режиму «ток-пауза»; непрерывное пропускание тока;
    • автоматическое размагничивание

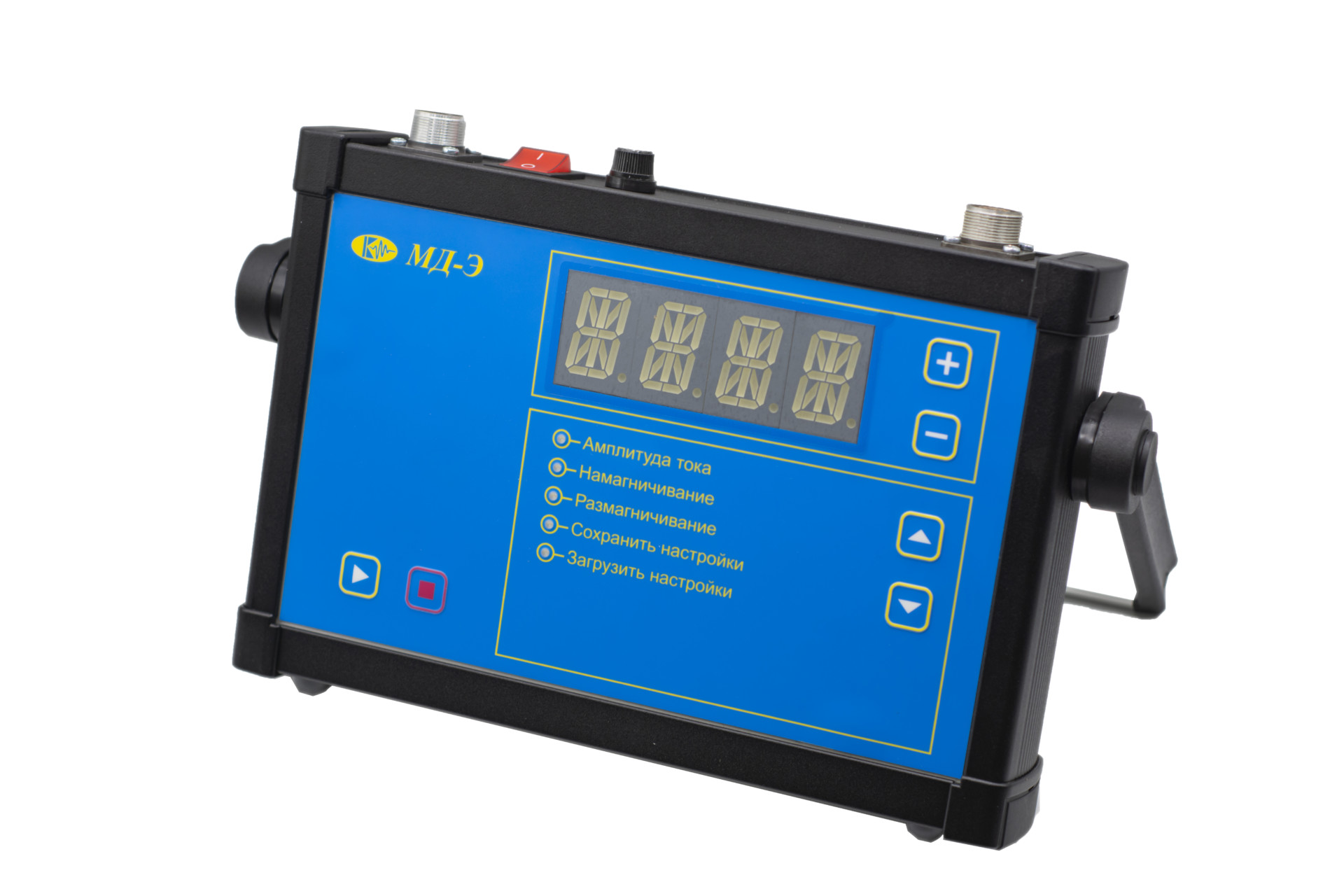

  • МД-Э:
    • намагничивание и режим автоматического размагничивания

  Питание

  • МД-И, МД-Э: от блока питания 220В либо бортовая сети 24-27
  • ВМД-С: от сети 220В

  Габаритные размеры

  • МД-И: 330х150х460 мм
  • МД-С: 225х170х75 мм
  • МД-Э: 225х170х75 мм

  Масса

  • МД-И: 8,8 кг
  • МД-С: 2,5 кгМД-Э: 2,5 кг

• Документация

  • Отчет о ведомственных испытания в НИИ ГА
  • Руководство по эксплуатации и методика калибровки
