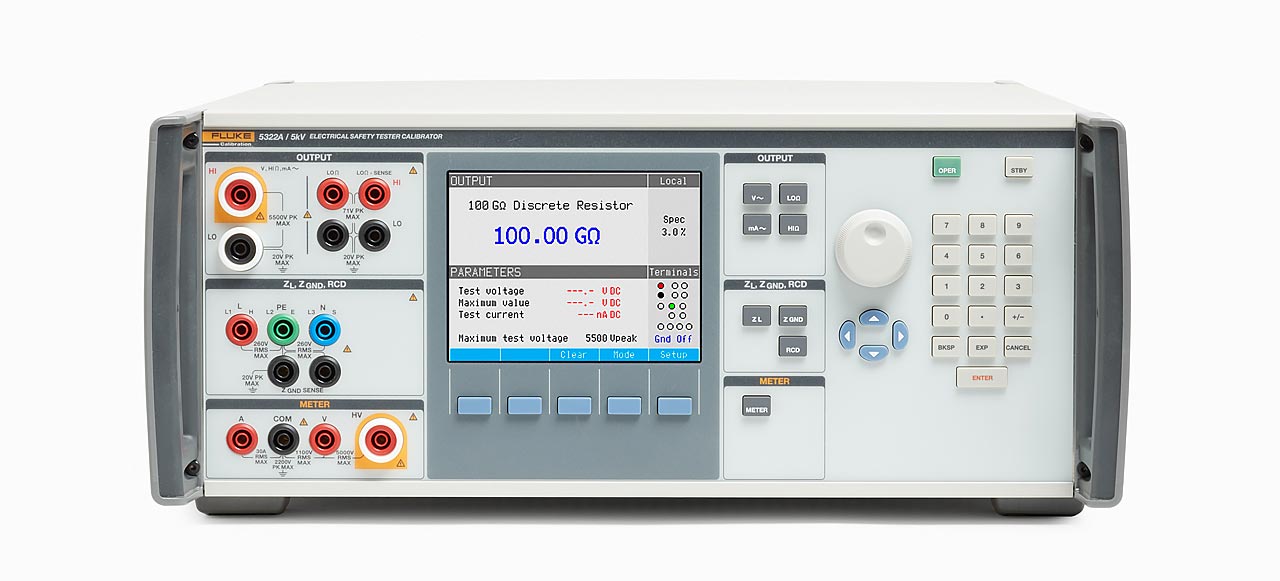

Калибратор электрических тестеров 5322A/VLC

В наличии

Многофункциональный калибратор электрических тестеров FLUKE 5322A/VLC объединяет источники сопротивления, напряжения и тока для калибровки тестеров электроустановок, изоляции, контура, заземления, утечки и УЗО.

Модель поддерживает измерение постоянного напряжения до 5500 В, переменного и постоянного тока до 30 А, а также автоматизацию с помощью программного обеспечения MET/CAL.

Задать вопрос
Поделиться

Технические характеристики

Постоянное напряжение	0–±1100, 0–±5000, 0–5500
Переменное напряжение	10–1100, 10–250, 5–5000, 50–100, 60–250
Постоянный ток, А	0–20, 20–30
Переменный ток	0–20, 20–30
Сопротивление, МОм	0–0.00001, 0–0.01, 0.000001–1.7, 0.00001, 0.000025–1.7, 0.0001–0.01, 0.01–10000, 100000
Частота сети электропитания	50/60 Гц
Разрешение сопротивления	0.000001
Ток утечки	0.0001–0.03
Разрешение измерения тока размыкания	0.000001, 0.00001, 0.0001
Время размыкания	10–5000 мс
Задержка повторного подключения	2.5 с
Отношение неопределенности измерений	более 4:1
Неопределенность тока размыкания	1 %
Неопределенность времени размыкания	0.02 % от заданного значения + 0.25 мс

Описание
Многофункциональный калибратор электрических тестеров с источником 600 В и компенсацией напряжения контура FLUKE 5322A/VLC.

Калибратор электрических тестеров 5322A помогает специалистам по калибровке обеспечивать соответствие тестеров требованиям новых стандартов быстрее по сравнению с обычной калибровкой вручную с использованием комплекта разных приборов.

FLUKE 5322A объединяет множество функций в одном корпусе, благодаря чему можно отказаться от отдельных резисторов, декадных магазинов и других специальных решений, часто используемых для калибровки электрических тестеров. Эта единая система упрощает калибровку, поскольку вместо нескольких приборов пользователям нужно использовать и обслуживать один калибратор. 5322A можно автоматизировать с помощью программного обеспечения для калибровки MET/CAL.

Широкий диапазон обслуживаемых приборов.

5322A калибрует оборудование различных типов:
- Тестеры Hipot
- Тестеры сопротивления изоляции, включая аналоговые тестеры предыдущих поколений
- Тестеры импеданса контура и линии
- Тестеры целостности цепи
- Тестеры сопротивления заземления
- Тестеры заземляющего соединения
- Тестеры тока утечки
- Тестеры автоматических выключателей УЗО/GFCI
- Многофункциональные тестеры электроустановок
- Портативные тестеры электроприборов PAT
Основные характеристики и преимущества.

Плавнорегулируемые выходы сопротивления высокого напряжения обеспечивают большое высоковольтное сопротивление для калибровки тестеров сопротивления изоляции и мегомметров до 5 кВ. Функция плавного регулирования позволяет задавать любое значение сопротивления согласно требованиям тестируемого устройства и настраивать выход 5322A на номинальное значение.

Активная компенсация контура упрощает калибровку функции импеданса контура и линии тестера электроустановок благодаря исключению остаточного импеданса линии во время калибровки.

Источник 600 В, опция VLC, обеспечивает калибровку измерений напряжения переменного тока на оборудовании с измерительными функциями. Эта функция также подходит для питания тестеров PAT многих типов.

4-проводные источники низкого сопротивления позволяют выполнять измерения малых токов и параметров заземляющего соединения с высоким током.

Дополнительные высоковольтные нагрузочные резисторы 5322A-LOAD 5 кВ можно подключать параллельно для проверок тестеров Hipot.

Имитация УЗО позволяет проверять тестеры электроустановок и тестеры PAT по времени и току. Время размыкания 5322A обеспечивает отношение неопределенности измерений более 4:1 при неопределенности тока размыкания 1 %.

Измерения коэффициента пульсации и THD позволяют получить данные об измерениях сигнала тестеров Hipot до 5 кВ.

Совместимость с программным обеспечением MET/CAL автоматизирует работу 5322A в режиме эмуляции 5320A.

Тестеры импеданса контура и линии и тестеры заземляющего соединения.

Калибратор 5322A оснащен 16 высокомощными резисторами для высокого тока, которые увеличивают сопротивление контура или линии на известную величину. Режим сканирования позволяет автоматически определять сопротивление контура, а в режиме активной компенсации контура 5322A/VLC можно компенсировать остаточный импеданс контура или линии. Выходы сопротивления заземляющего соединения являются 2-проводными или 4-проводными. Номинал минимального 4-проводного выхода составляет 1 мОм.

Электрические характеристики.

Источник низкого сопротивления. Диапазон от 100 мОм до 10 кОм, выбор отдельного значения 10 мОм, постоянный ток и частота сети электропитания 50/60 Гц.

Источник высокого сопротивления 1,5 кВ. Только постоянный ток. Диапазон от 10 кОм до 10 ГОм, выбор отдельного значения 100 ГОм.

Источник высокого сопротивления 5,5 кВ. Только постоянный ток, для 5322A с опцией /5. Диапазон от 10 кОм до 100 ГОм.

Измерение испытательного напряжения. Диапазон от 0 до 5500 В постоянного тока.

Источник сопротивления заземляющего соединения. Режим сопротивления: диапазон от 1 мОм до 1700 Ом, постоянный ток и частота сети электропитания 50/60 Гц.

Источник импеданса линии и контура. Диапазон от 25 мОм до 1700 Ом.

Режим ручной коррекции и режим сканирования. Диапазон остаточного импеданса от 0 до 10 Ом. Разрешение 1 мОм.

Источник тока утечки. Диапазон от 0,1 до 30 мА.

Испытательное напряжение:
- Пассивный режим: от 60 до 250 В переменного тока, среднеквадратичное значение
- Дифференциальный режим: от 60 до 250 В переменного тока, среднеквадратичное значение
- Замещающий режим: от 10 до 250 В переменного тока, среднеквадратичное значение
- Активный режим, только 5322A/VLC: от 50 до 100 В переменного тока, среднеквадратичное значение
Имитация человеческого тела. Только функция имитации тока утечки. Диапазон сопротивления от 0 до 10 000 Ом. Разрешение 1 Ом.

УЗО для тестеров электроустановок. Диапазон тока размыкания в режимах 0,5 X I и 1 X I: от 5 до 30 мА с шагом 1 мА; в режимах 1,4 X I и 2 X I: от 14 до 60 мА с шагом 1 мА; в режиме 5 X I: от 50 до 150 мА с шагом 1 мА.

Разрешение измерения тока размыкания: 1 мкА при токе менее 30 мА, 10 мкА в диапазоне от 30 до 150 мА, 100 мкА в диапазоне от 300 мА до 3 А.

УЗО для PAT. Диапазон тока размыкания в режимах 0,5 X I и 5 X I: от 5 до 150 мА с шагом 1 мА. Разрешение измерения тока размыкания 1 мкА. Неопределенность измерения тока размыкания: ±1 % от настройки номинального тока. Диапазон времени размыкания от 10 до 5000 мс. Неопределенность времени размыкания: 0,02 % от заданного значения + 0,25 мс. Задержка повторного подключения линии: 2,5 с.

Мультиметр. Максимальное выдерживаемое напряжение: клемма HV к клемме COM — 5000 В, клемма V к клемме COM — 1100 В, клемма COM к защитному заземлению — 2200 Впик, среднеквадратичные значения указаны для соответствующих измерений.

Диапазон напряжения переменного и постоянного тока. Вход V 1100 В: от 0 В постоянного тока до ±1100 В постоянного тока, от 10 мВ до 1100 В переменного тока. Вход HV 5000 В: от 0 В постоянного тока до ±5000 В постоянного тока, от 5 В до 5000 В переменного тока.

Переменный и постоянный ток. Диапазон от 0 до 20 А непрерывно, от 20 до 30 А в течение периода до 5 минут, постоянный или переменный ток, среднеквадратичное значение.
Документы
Дополнительно

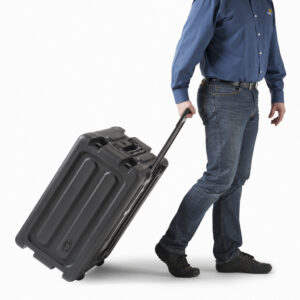

- Кейс FLUKE 5322A/CASE

  По запросу

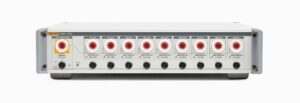

- Резистор высоковольтный FLUKE 5322A-LOAD

  По запросу
