Атлет АГ-319СКИН — кабелетрассоискатель с возможностью контроля качества изоляции

В наличии

Описание
Производитель: Россия

Гарантия: 1 год

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет АГ-319СКИН
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).

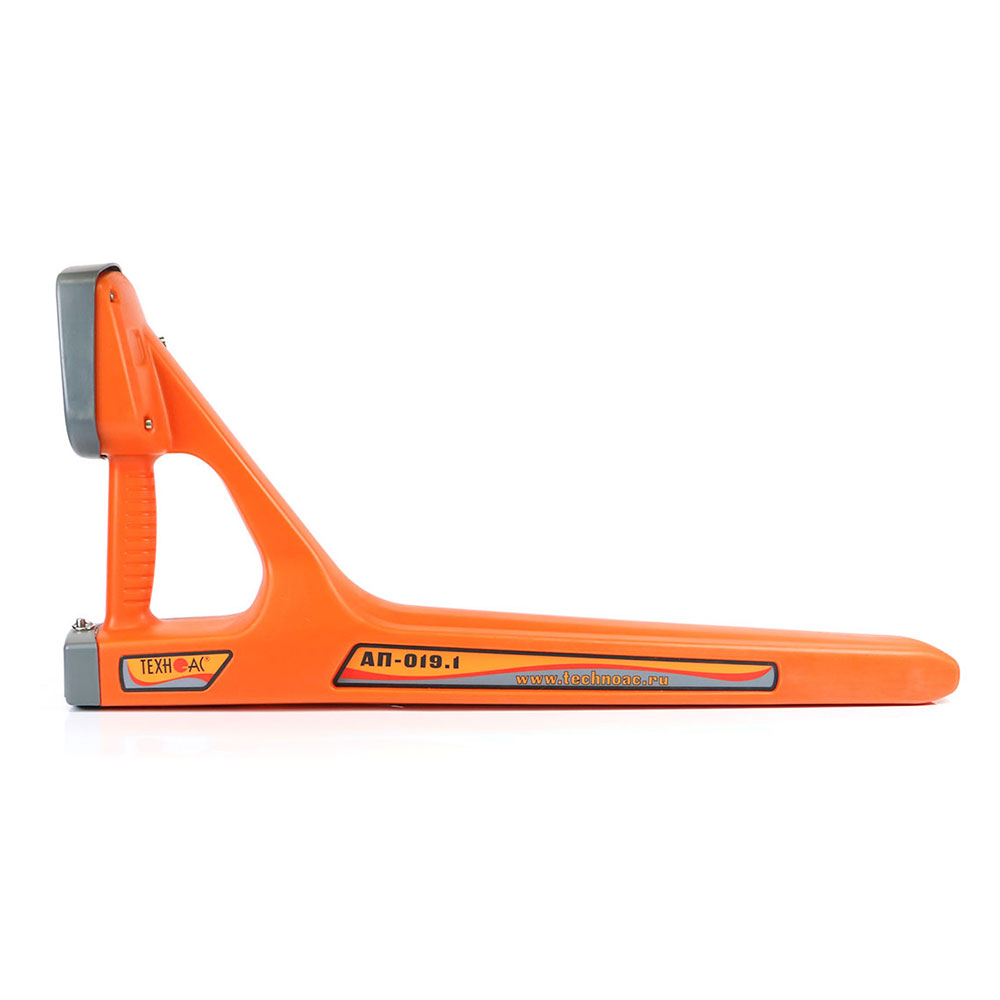

Особенности приемника АП-019.1
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Функциональные возможности приемника АП-019.1 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319СКИН
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

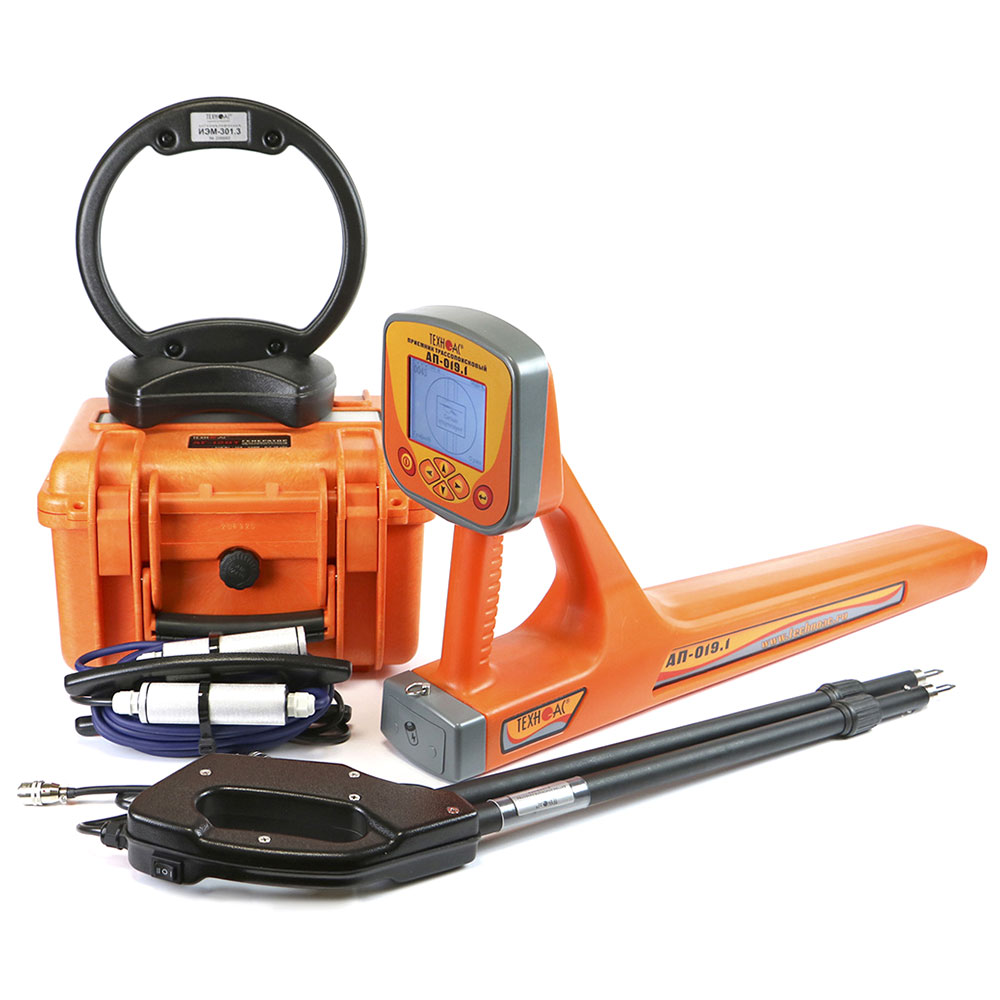

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.1	1 шт.
2	Генератор АГ-120ТМ	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания ENP-240-12	1 шт.
5	Кабель AG120.02.060	1 шт.
6	Кабель АГ120.02.020	1 шт.
7	Кабель АГ120.02.050	1 шт.

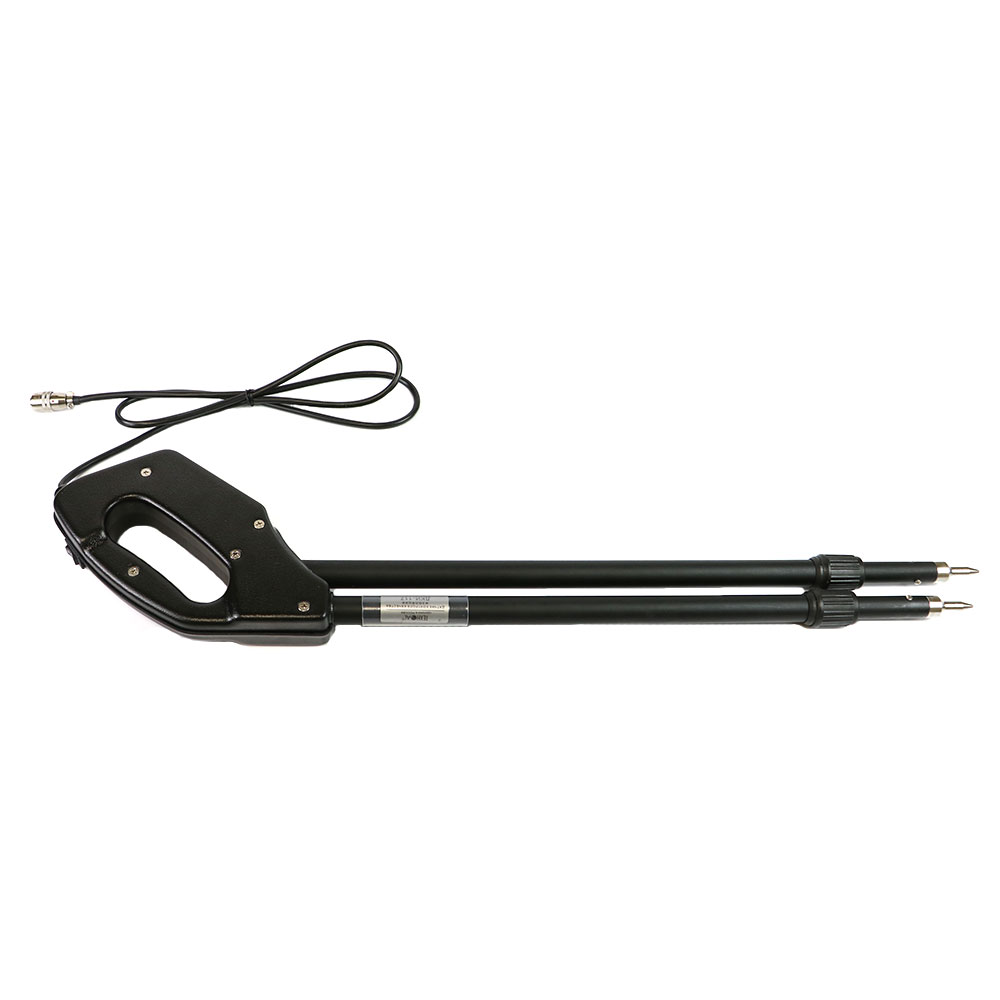

8	Датчик контроля качества изоляции ДКИ-117	1 шт.

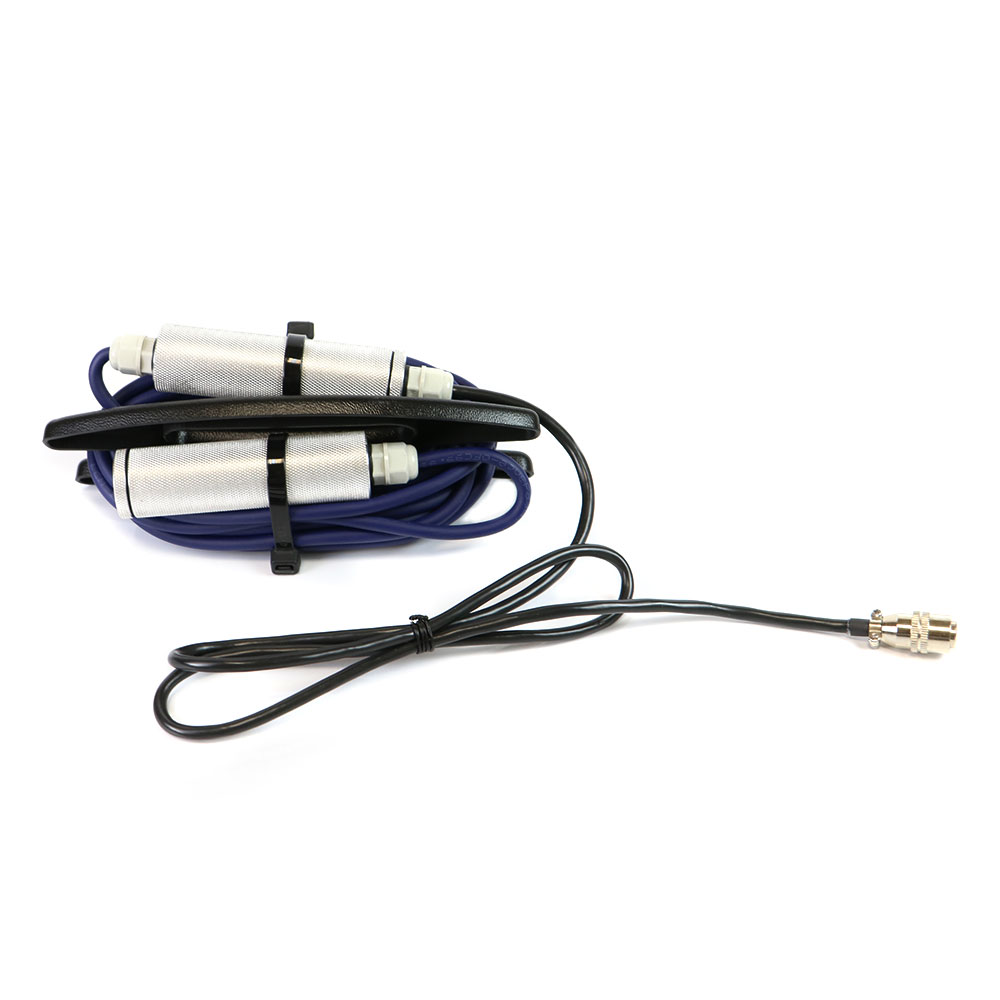

9	Датчик определитель дефектов коммуникаций ДОДК-117	1 шт.
10	Кабель АГ105.02.020	1 шт.
11	Контакт магнитный АГ120.02.090	2 шт.
12	Штырь заземления АГ110.02.004	2 шт.
13	Батарейки	4 шт.
14	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
15	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
16	Сумка для приемника (чехол 53212)	1 шт.
17	Сумка для комплекта (чехол 53222)	1 шт.
18	Сумка для ДКИ (чехол 53178)	1 шт.
19	Руководство по эксплуатации	3 шт.
20	Паспорт	1 шт.

Дополнительная комплектация кабелетрассоискателя Атлет АГ-319СКИН

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-019

Технические характеристики

Характеристики приемника АП-019.1

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,4 кг

Характеристики генератора АГ-120ТМ

Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
Режим 1	непрерывный «НП»
Режим 2 - длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100 1
Режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот	двухчастотный «2F» (одновременная генерация) 1024 8192 4:1
Режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки	10 15
задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12 В - при питании от сетевого блока	220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП)	100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB.
Допустимое сопротивление нагрузки	любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
- импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22…28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Характеристики датчика контроля изоляции ДКИ-117

Параметр	Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): «0» «I» «II»	0,3…14 3…140 30…1400
Частотный диапазон, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), мм	- для угла раствора 30º - 550; - для угла раствора 60º - 880
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении	780 490
Вес, не более, кг	0,8

Характеристики датчика определителя дефектов коммуникации ДОДК-117

Параметр	Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, МОм	2,4
Питание предварительного усилителя	внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ	40
