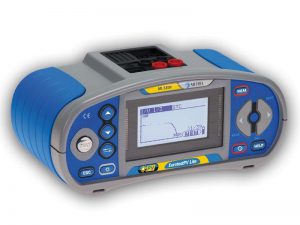

Измеритель параметров фотоэлектрических установок METREL MI 3108 EurotestPV

Узнать цену

MI 3108 – комбинированный прибор, предназначенный для измерения параметров однофазных фотоэлектрических (ФЭ) установок согласно ГОСТ Р 62446, а также для измерений параметров электроустановок до 1000 В. Измеритель MI 3108 позволяет измерить параметры цепей постоянного и переменного тока ФЭ установки, получить вольт-амперную характеристику ФЭ модуля, измерить сопротивление изоляции, заземления, параметры УЗО и цепи «фаза-ноль»

Функции

Для фотоэлектрических установок:

  • Измерение напряжения холостого хода и тока короткого замыкания,
  • Измерение напряжения, тока и мощности в цепях постоянного тока ФЭ установок,
  • Измерение вольт-амперной характеристики (ВАХ),
  • Измерение интенсивности излучения,
  • Измерение температуры модуля,
  • Измерение напряжения, тока, частоты, мощности, энергии, коэффициента мощности и гармонических составляющих в цепях переменного тока ФЭ установок,
  • Вычисление КПД ФЭ модуля, системы.
Для электрических установок:
  • Измерение сопротивления изоляции,
  • Измерение непрерывности защитных проводников,
  • Измерение параметров петли короткого замыкания,
  • Измерение параметров УЗО,
  • Измерение сопротивления заземления,
  • Измерение напряжения, тока, мощности, энергии, гармонических составляющих.
Особенности

  • Одновременное измерение параметров цепей постоянного и переменного тока,
  • Графическое представление ВАХ на экране прибора,
  • Пересчет значений напряжения и тока для стандартных условий окружающей среды,
  • Опциональное удаленное устройство для одновременного измерения температуры ФЭ модуля и интенсивности излучения,
  • Встроенная память на 1800 числовых или 500 графических результатов,
  • Отображение в реальном времени осциллограмм напряжения и тока.
  • Опциональный Bluetooth-модуль для передачи данных на устройства с ОС Android.
Функция Диапазон измерения Погрешность измерения
Измерение в фотоэлектрических установках
Напряжение
0…999 В DC
0…999 В AC
±(1,5 % от изм. + 5 ед. мл. р.)
±(1,5 % от изм. + 3 ед. мл. р.)
Ток
0,0 мА…300 А DC
0,0 мА…300 А AC
±(1,5 % от изм. + 5 ед. мл. р.)
±(1,5 % от изм. + 3 ед. мл. р.)
Мощность
0…200 кВт
±(2,5 % от изм. + 6 ед. мл. р.)
Энергия
0,000 Втч…1999 кВтч
ВАХ
1000 В/15 А/ 15 кВтч
Гармоники
До 11
Излучение
0…2000 Вт/м2
±(5 % от изм. + 5 ед. мл. р.)
Температура
-10 …85 °С
±5 ед. мл. р.
Измерение в электрических установках
Сопротивление изоляции (Uисп.=1 кВ)
0…999 МОм
±(5 % от изм. + 3 ед. мл. р.)
Непрерывность 200 мА
0,00…1999 Ом
±(3 % от изм. + 3 ед. мл. р.)
Полное сопротивление цепи фаза-ноль
0,00…9990 Ом
±(5 % от изм. + 5 ед. мл. р.)
Время срабатывания  УЗО
0 мс …2 с
± 1 мс
Ток срабатывания УЗО
0,2IΔN …2,2IΔ
±0,1IΔ
Напряжение
0…550 В
±(2 % от изм. + 2 ед. мл. р.)
Частота
0,00…499,9 Гц
±(0,2 % от изм. + 1 ед. мл. р.)
Общие характеристики
Основное устройство
Удаленное устройство
Дисплей
128х64
128х64
Напряжение питания
6 аккумуляторных батарей АА
6 аккумуляторных батарей АА
Категория перенапряжения
КАТ II/1000 В DC, КАТ  III/600 В, КАТ IV/ 300 В
Защита от поражения электротоком
Двойная изоляция
Связь с ПК
RS232, USB
RS232
Масса, размеры
1,3 кг, 230х103х115 мм
1,3 кг, 230х103х115 мм
