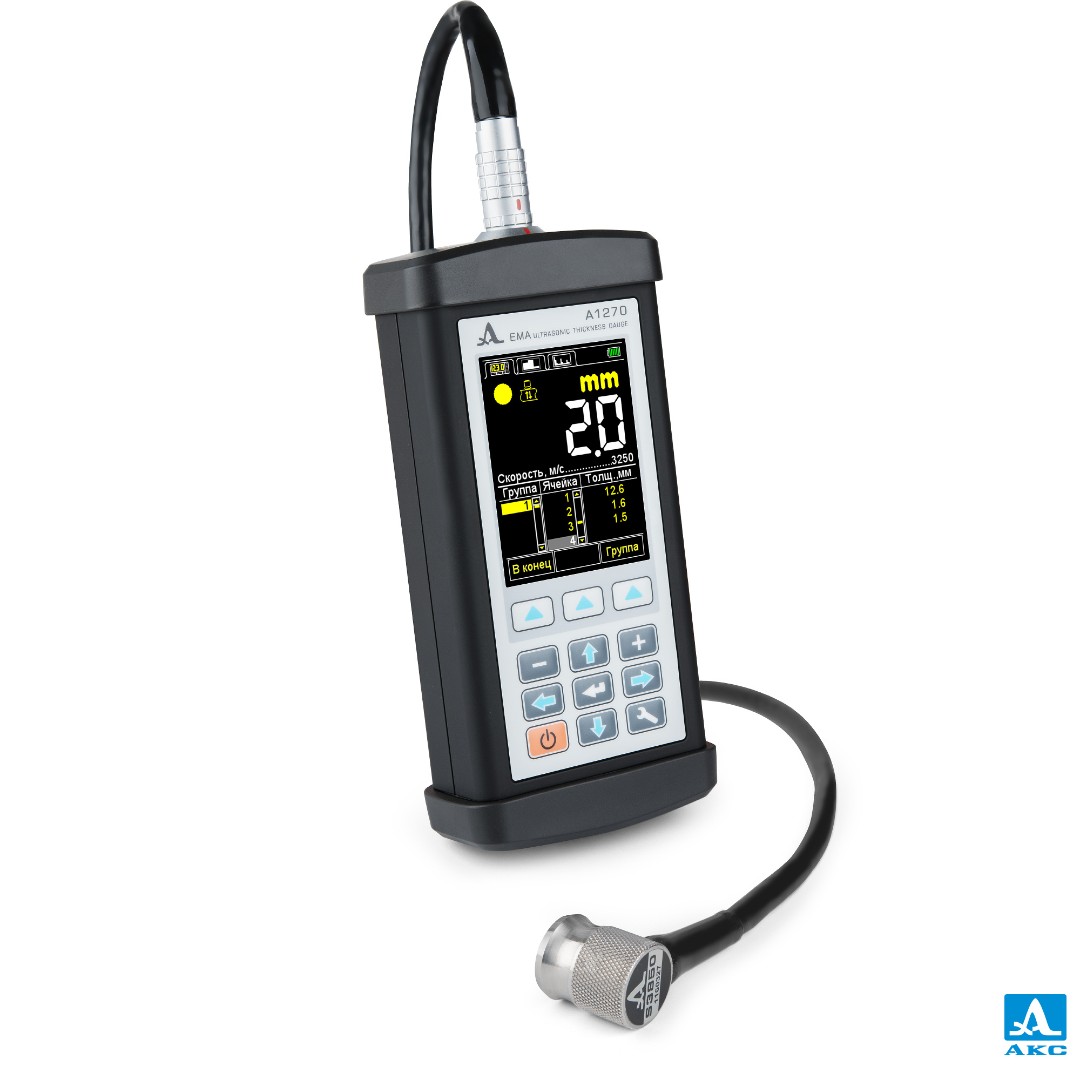

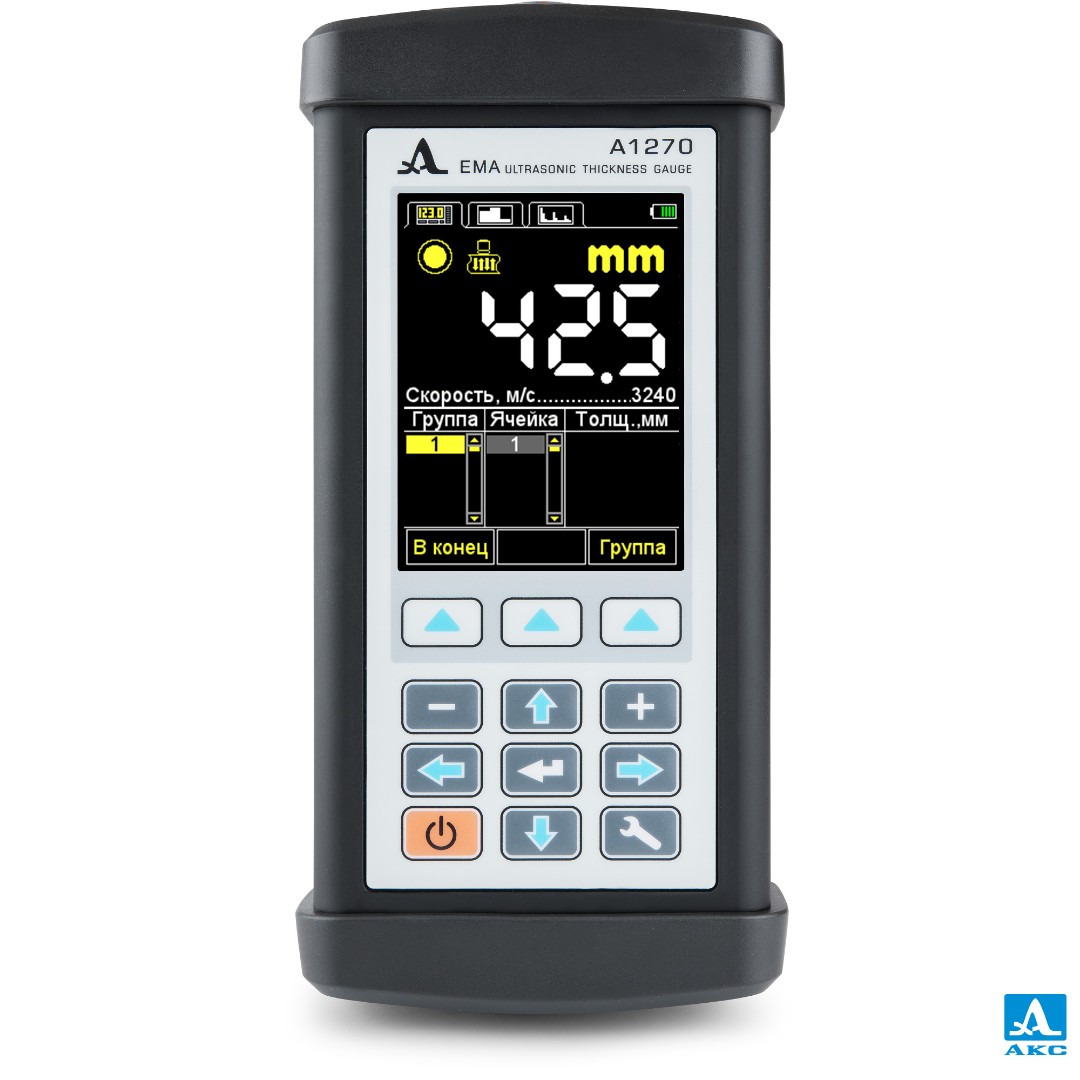

Электромагнитно-акустический толщиномер А1270

Name: Электромагнитно-акустический толщиномер А1270
SKU: 144
Price: 490000 RUB
Availability: InStock

В наличии

Электромагнитно-акустический толщиномер измеряет толщину изделий из стали и алюминиевых сплавов без контактной жидкости. Поддерживает измерение через покрытия и коррозионный слой, а также отображение результатов в режимах А-Скан и В-Скан.

Прибор оснащён встроенным литиевым аккумулятором, энергонезависимой памятью и цветным TFT-дисплеем.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	от 0.9 до 100.0, от 0.9 до 50.0
Погрешность измерений	±(0.01·d + 0.02), где d – измеряемая толщина, мм
Диапазон частот	от 2.5 до 5.0
Питание	встроенный аккумулятор
Время непрерывной работы	8, 9
Диапазон рабочих температур	от минус 30 до плюс 55
Разрешение	0.01, 0.1
Номинальное напряжение питания, В	13.2
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с	от 500 до 15 000

Описание
ЭМА толщиномер с технологией импульсного подмагничивания предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

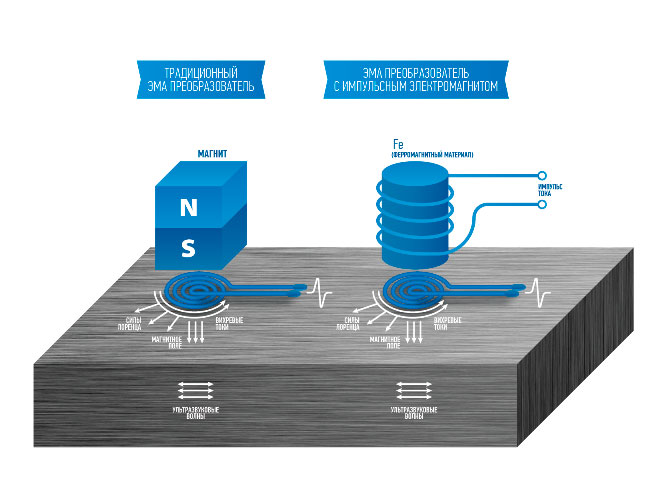

Отсутствие постоянного магнита в ЭМА преобразователях позволяет избежать сильного притяжения к поверхности ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя.

Назначение. Измерение толщины стенок стальных труб, деталей и узлов из металлов и сплавов; оценка степени анизотропии материала; толщинометрия нижней части корпуса судна и листового проката.

Функциональные возможности.
- Использование ЭМА преобразователей поперечных волн с радиальной и линейной поляризацией.
- Подключение преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Измерение без предварительной подготовки поверхности и контактной жидкости, в том числе через коррозионное и лакокрасочное покрытие толщиной до 1 мм.
- Сканирование объекта контроля и измерение через воздушный зазор при креплении преобразователя в специализированной каретке.
- Режим отображения цифровых результатов или графического А-Скана; режим В-Скан отображает профиль объекта на дисплее.

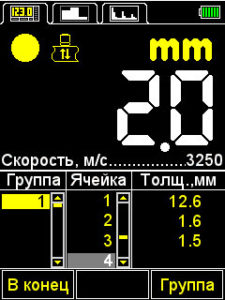

Режим Память. Используется для оперативного определения толщины изделия с отображением ранее сохранённых результатов. Цифровые значения отображаются при горизонтальном и вертикальном положении дисплея. Результаты распределяются по группам; сохранённые результаты можно корректировать повторными измерениями.

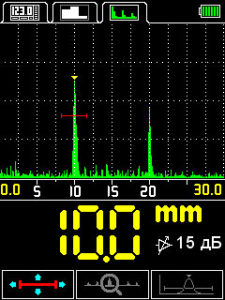

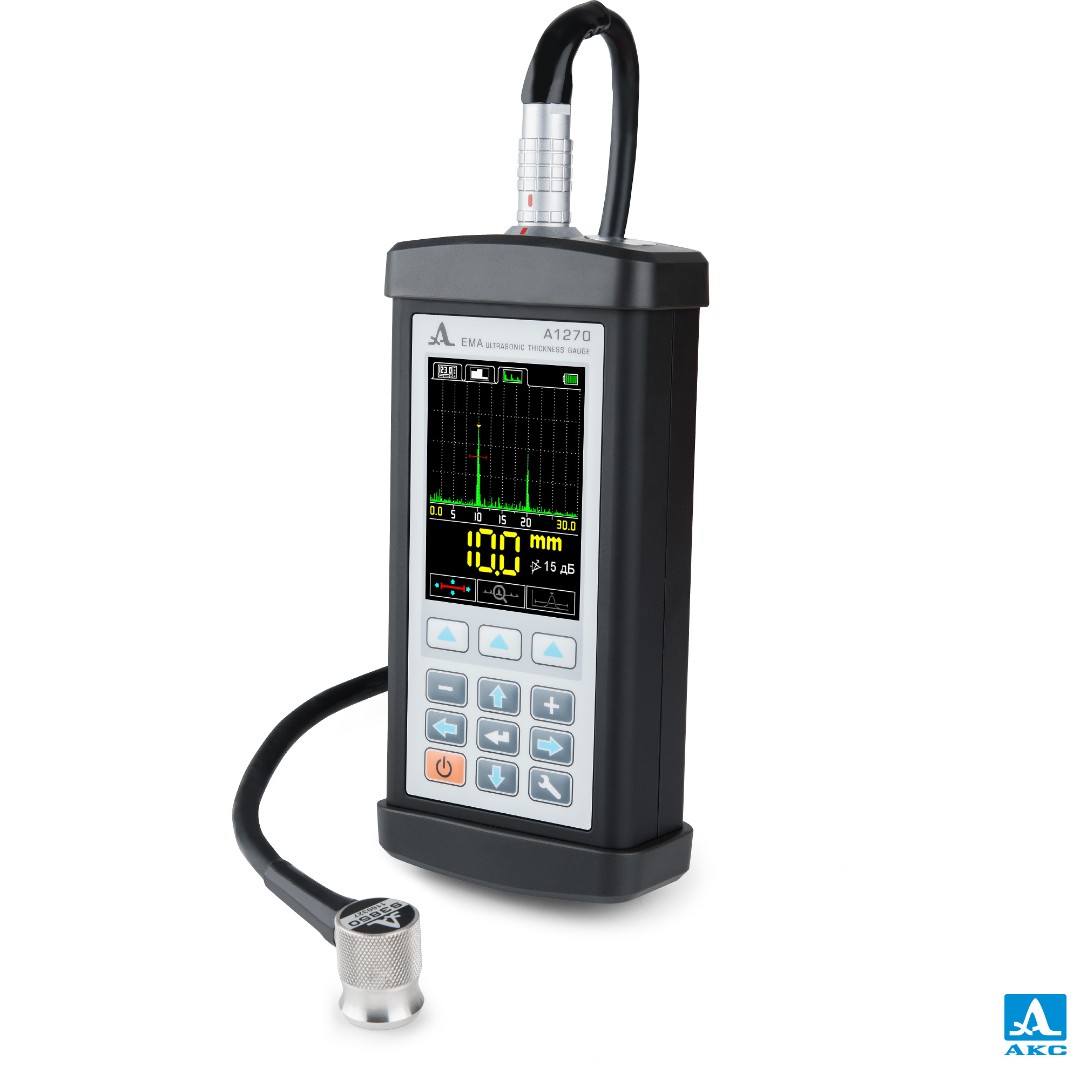

Режим А-Скан. Измерения отображаются на дисплее в виде А-Скана. Режим позволяет учитывать неоднородности материала, выбирать способ измерения, просматривать участки сигнала и сохранять изображение А-Скана вместе с результатом.

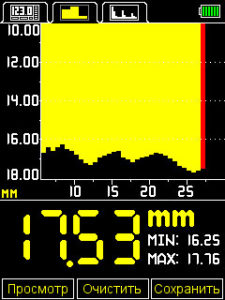

Режим В-Скан. Используется для поиска коррозионных повреждений при сканировании объекта. На экране отображается профиль толщины; можно задавать скорость движения преобразователя и количество измерений на фиксированное расстояние.

Особенности

Диапазон измеряемых толщин от 0,9 до 100 мм.
Быстрый доступ к функциям управления.
Настройка параметров преобразователя с помощью встроенного юстировочного образца.
Автоматическое определение скорости ультразвука на объекте известной толщины.
Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
Цветной TFT-дисплей.
Возможность смены ориентации изображения при повороте прибора на 90 градусов.
Регулировка яркости подсветки.
Встроенный литиевый аккумулятор и индикатор уровня его заряда.
Время непрерывной работы 9 ч.
Звуковая, цветовая и виброиндикация.
Дискретность индикации измерений толщины 0,01 или 0,1 мм.
Передача данных на ПК через USB; программное обеспечение для приёма и сохранения данных.

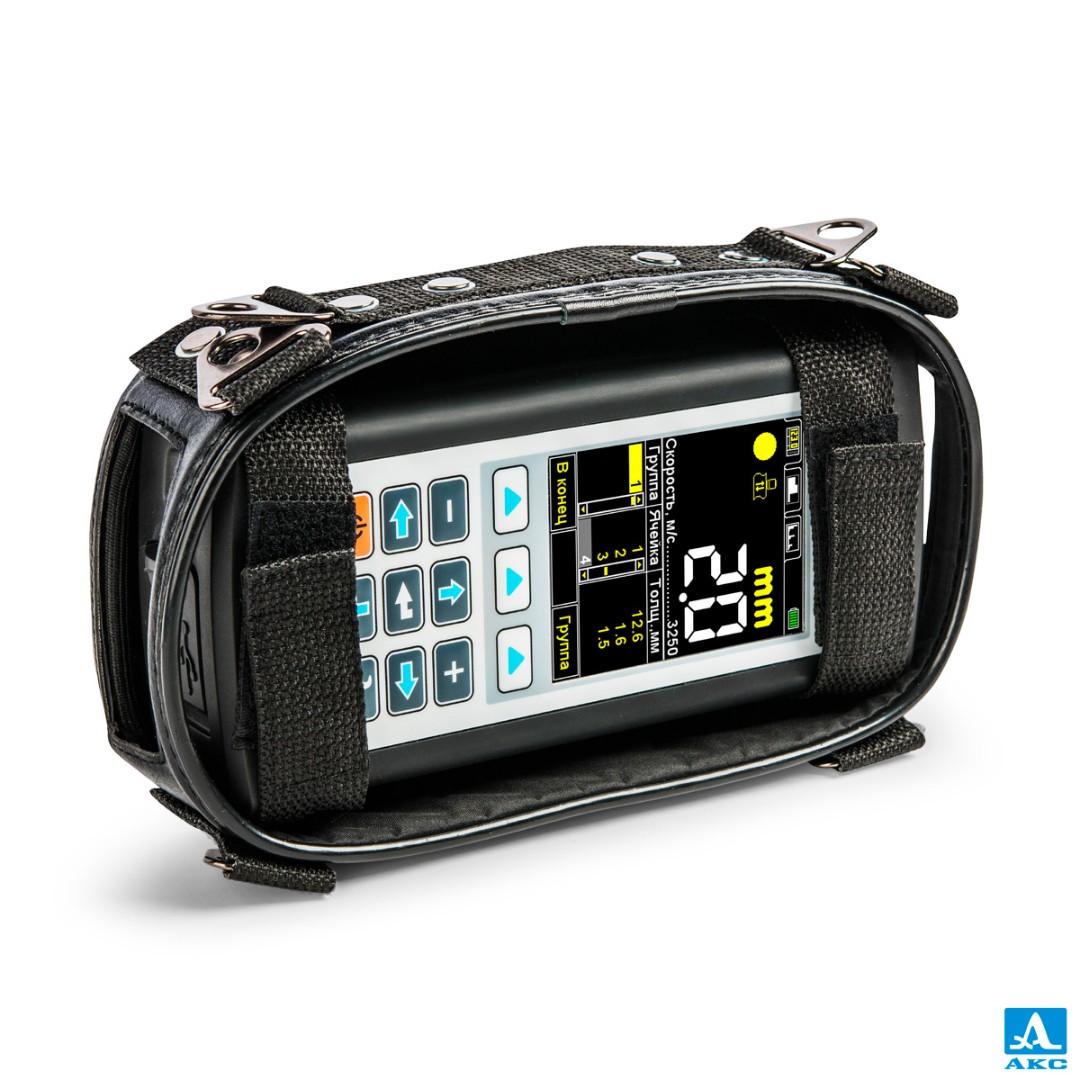

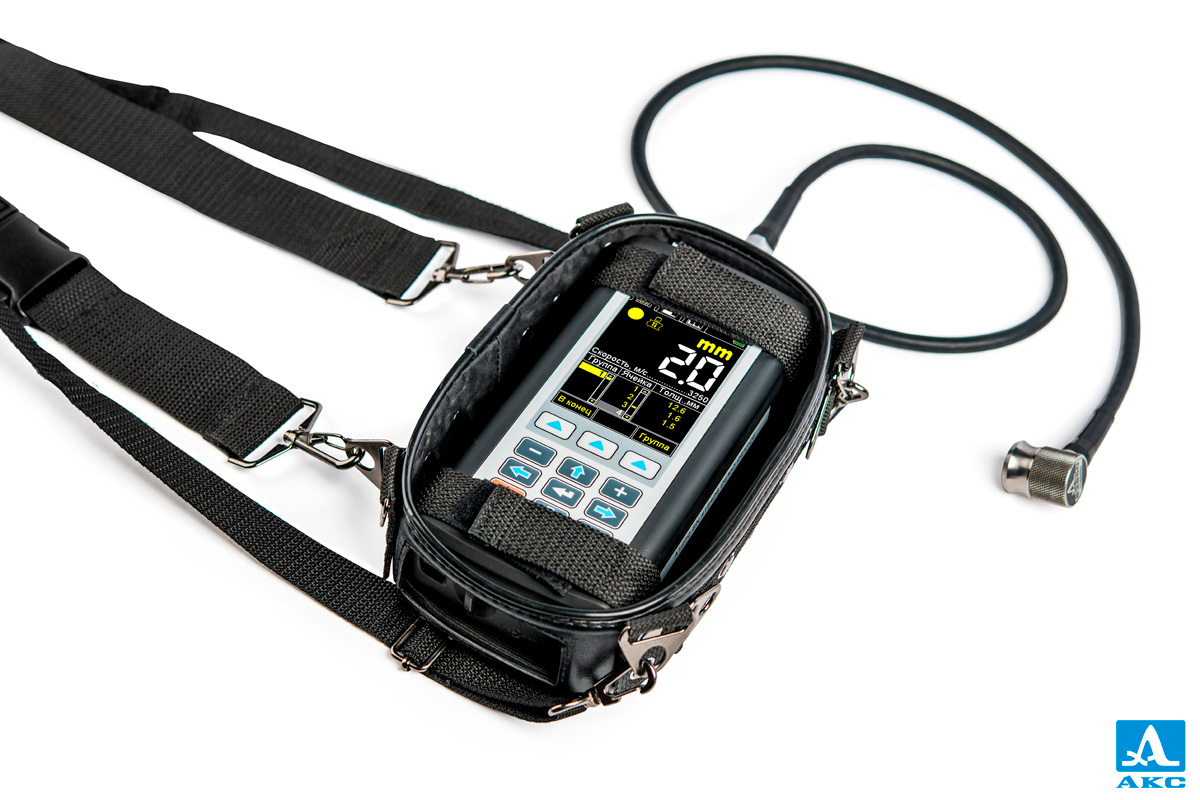

Планшет с возможностью крепления на поясе электронного блока.

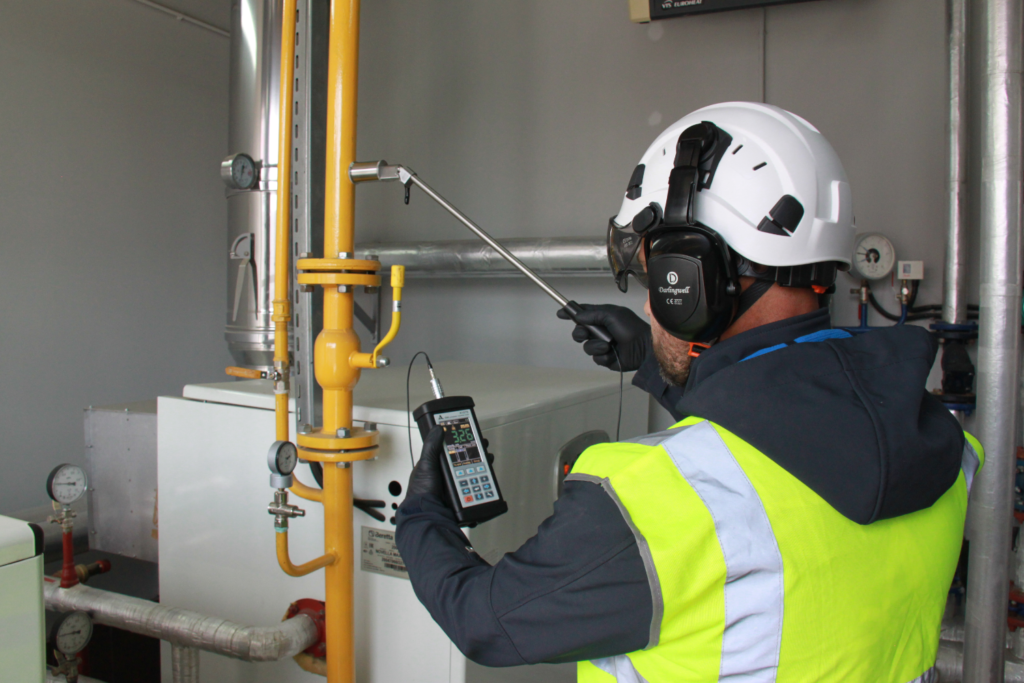

Высокотемпературный контроль с помощью ЭМАП S7392, S7394:

Температура объекта, С	Режим контроля
Без теплозащиты ЭМАП
300	5 секунд контакт с объектом – 2 минуты пауза
С теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм)
300	5 секунд контакт с объектом – 1 минута пауза
500	5 секунд контакт с объектом – 5 минут пауза

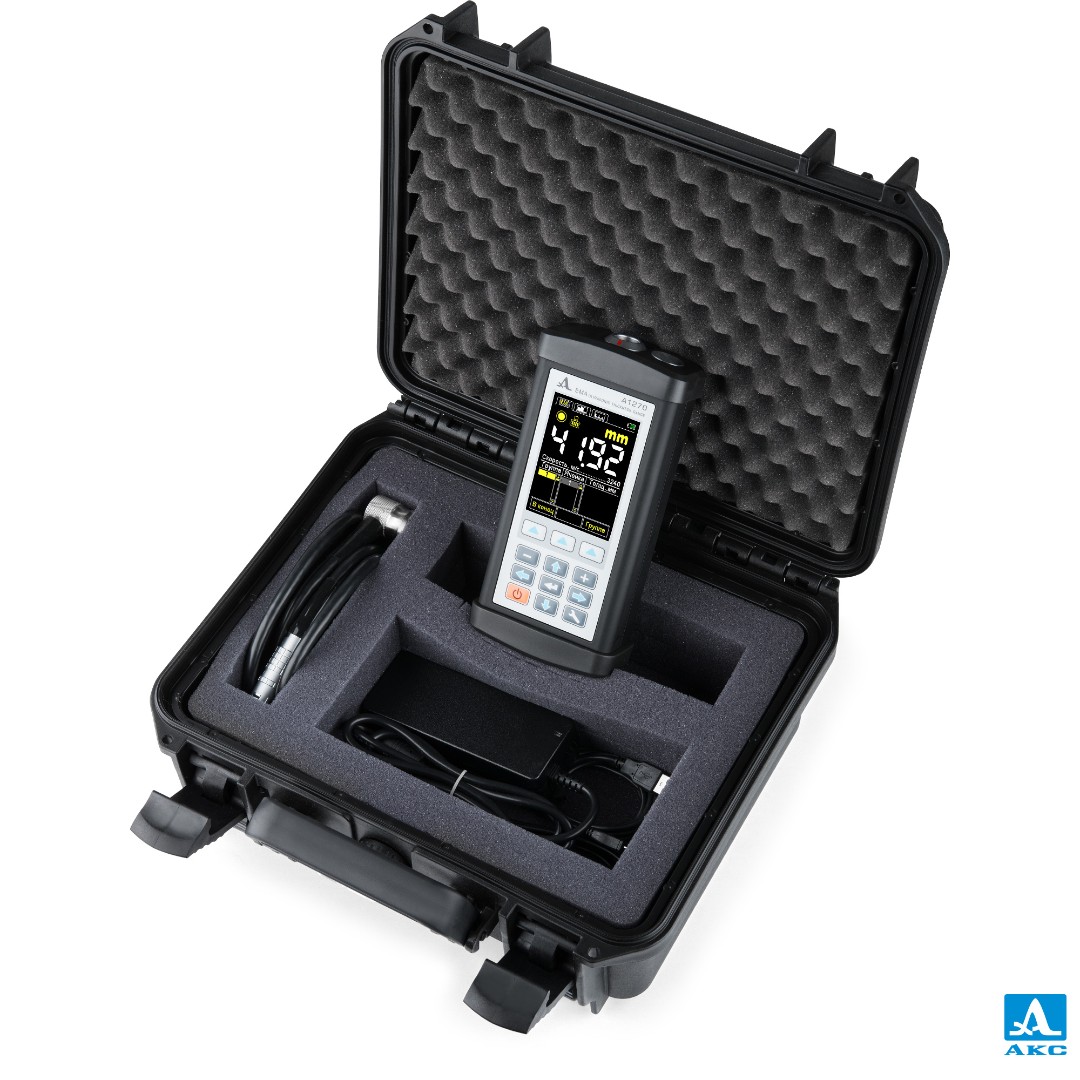

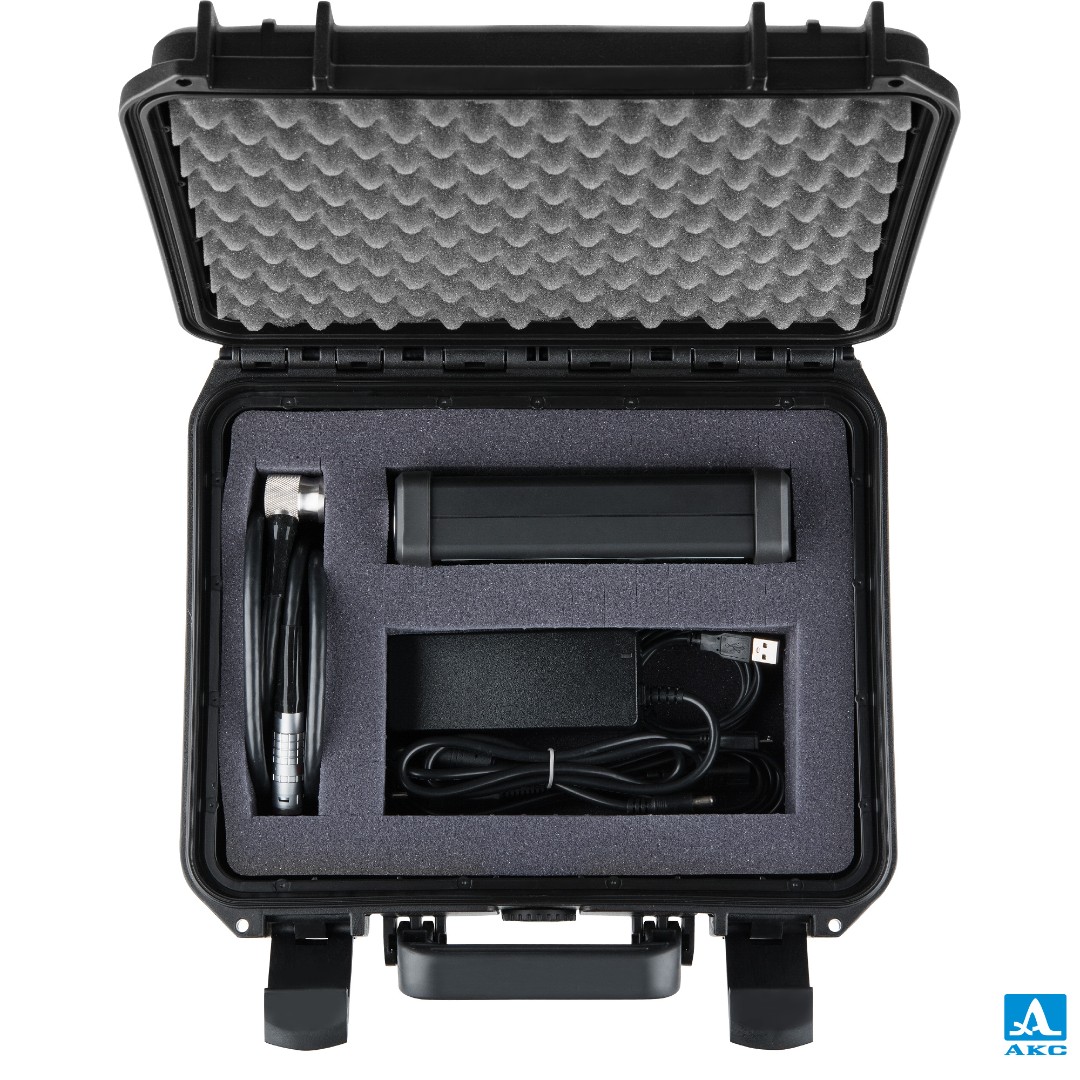

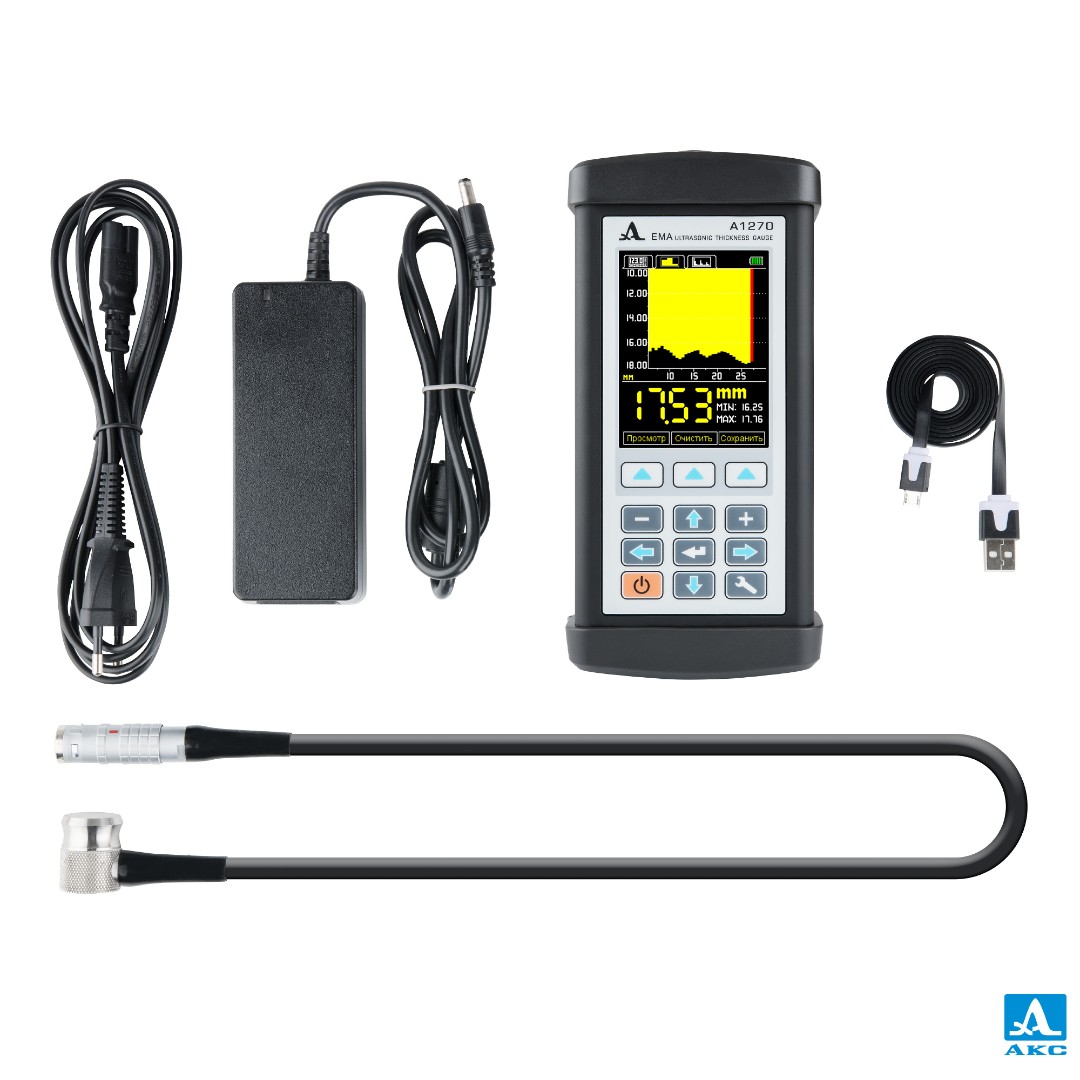

Комплектация
- А1270 – электронный блок ЭМА толщиномера
- ЭМАП S3950 5.0A0D15ES со встроенным кабелем
- Сетевой адаптер 220 В — 15 B
- Кабель USB A — Type C
- Планшет Т15
- Жесткий кейс Т15
Документы
Совместимость

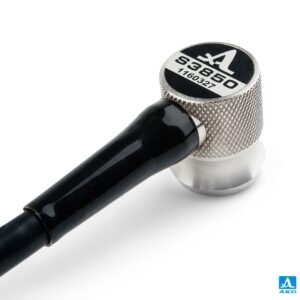

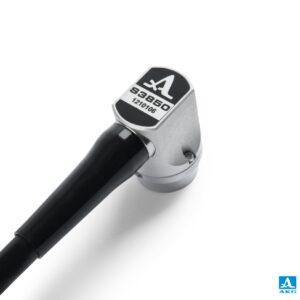

- Электромагнитно-акустический преобразователь ЭМАП S3850 5.0A0D8ES для А1270 с серийными номерами 522xxx и выше

  74 000 ₽

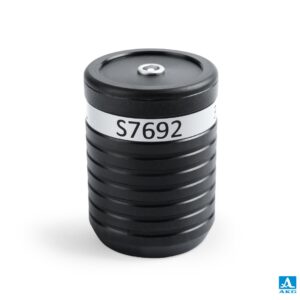

- Электромагнитно-акустический преобразователь ЭМАП S7692 3.0A0D25ES для А1270 с серийными номерами 522xxx и выше

  68 000 ₽

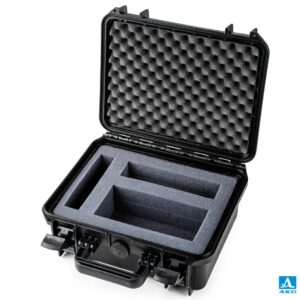

- Жесткий кейс Т15

  16 000 ₽

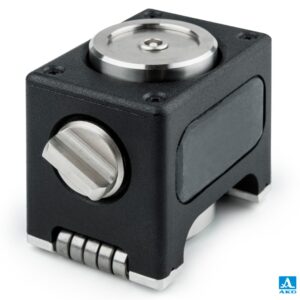

- MT730 — Специализированная каретка для перемещения ЭМАП серии S73

  41 000 ₽

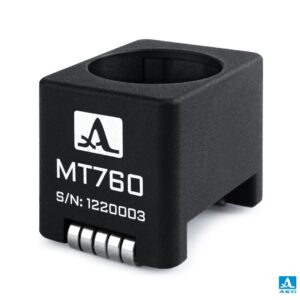

- МТ760 — Специализированная каретка для перемещения ЭМАП серии S76

  41 000 ₽

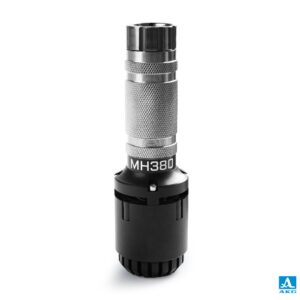

- МН380 Cooler – Специализированный держатель для ЭМАП серии S38

  47 000 ₽

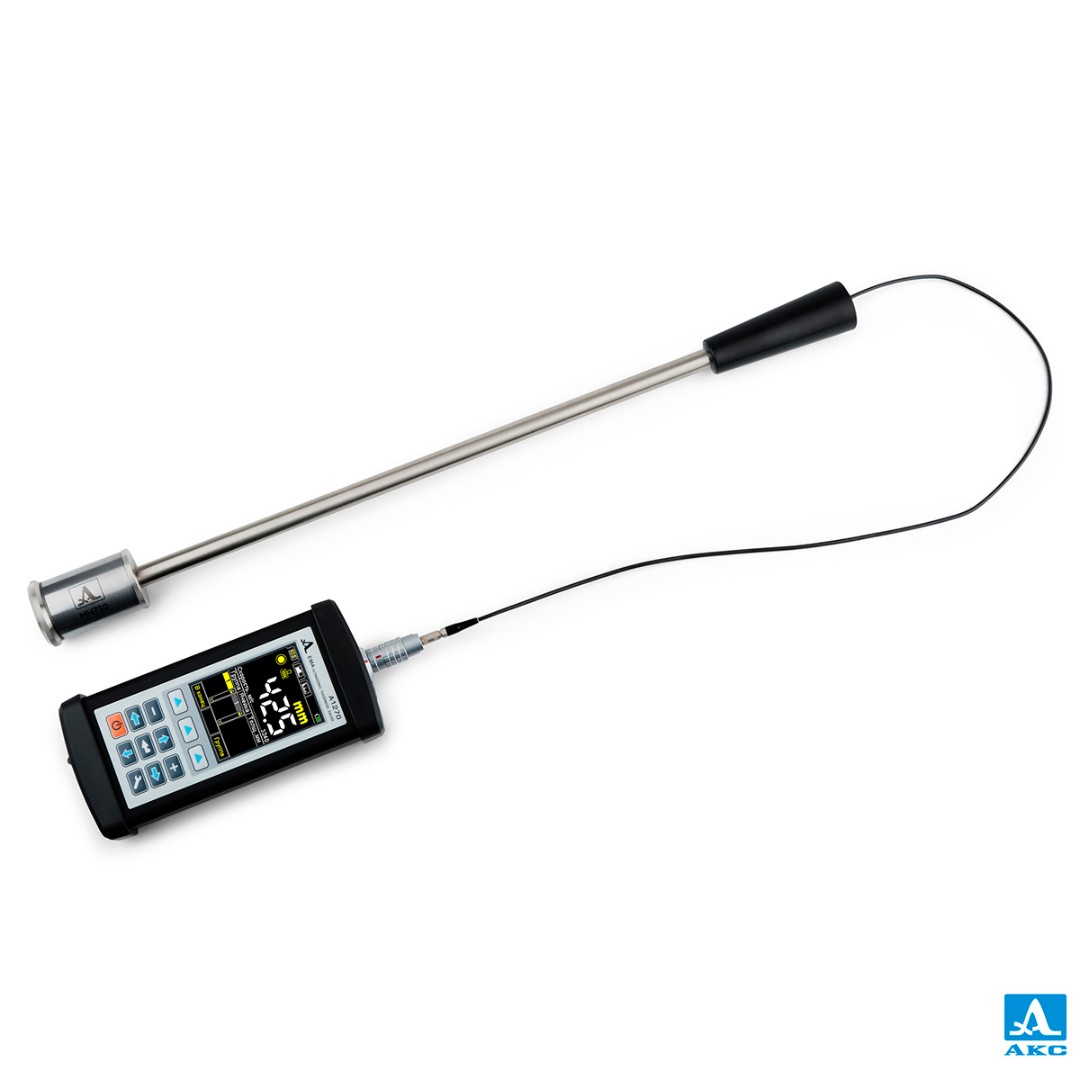

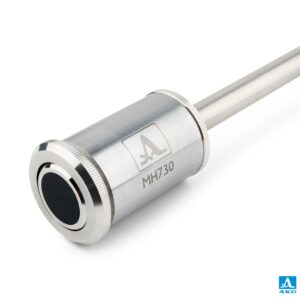

- MH730 — Специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов

  37 000 ₽
- Преобразователь ЭMAП S3850 5.0A0D8ES для А1270 с серийными номерами 416xxx, 420xxx

  74 000 ₽
- Планшет Т15

  5 300 ₽

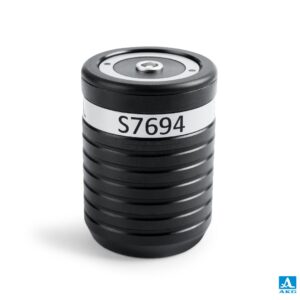

- ЭМАП S7694 3.0A0R18X12ES для А1270 с серийными номерами 522xxx и выше

  68 000 ₽
- Сетевой адаптер с кабелем 220В – 15В

  4 200 ₽
- Стандартный образец «Ступенька»

  14 000 ₽

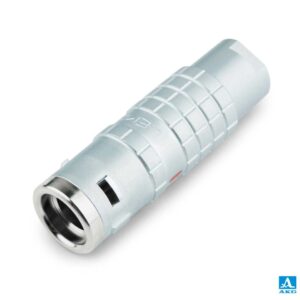

- Переходник Lemo 2K — Lemo 00 для ЭМАП серии S73, S76

  32 000 ₽
