ЭКОФИЗИКА 110А (Исполнение «HF»)

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Номер реестра СИ:	48906-12 до 24.01.2017г.

  «Экофизика» - это портативный многоканальный прибор, который может измерять звуковое давление, вибрацию и иные динамические физические процессы.


  «Экофизика» обеспечивает прямое подключение измерительных микрофонов (до 4 каналов одновременно), датчиков вибрации и пульсаций давления (до 4 каналов одновременно), электрических и магнитных антенн (диапазон частот до 500 кГц) и иных измерительных зондов и первичных преобразователей.

  Если вы работаете БЕЗ НДС, то все цены из прайса будут для вас ниже на 5-25%. Для уточнения звоните: 8 (800) 500-78-54.

  Модель	Комплект	Описание	Розничная цена (включая НДС)
  ЭКОФИЗИКА-110А (Исполнение "HF"). Шумомеры, виброметры, анализаторы спектра на платформе 4-канального измерительного блока
  ЭКОФИЗИКА-110А (Исполнение "HF")	Инженер - HF (без датчиков)	Прецизионный 4-канальный анализатор спектра в комплекте: - 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом, - сумка, два комплекта аккумуляторов с зарядным устройством, - руководство по эксплуатации, паспорт, свидетельство о поверке, - набор измерительно-программных модулей: "Санитарная виброакустика" ПРИМЕЧАНИЕ: Рекомендуется в качестве замены индикаторных блоков приборов ОКТАВА- 101А, ОКТАВА-101АМ, ОКТАВА-110А, ОКТАВА-101В, ОКТАВА-101ВМ с возможностью использования микрофонов, предусилителей и вибропреобразователей старых комплектов	92 500
  	Экосистема-HF	4-канальный измерительно-индикаторный блок Белая ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом, набор программ "Система", сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации прибора ЭКОФИЗИКА-110А, Исполнение HF (Белая)	78 100
  	110АВ-4	Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры Прецизионный шумомер-виброметр, анализатор спектра в комплекте: - 4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А-HF (110AB-4), - микрофон с предусилителем, 3-компонентный датчик, - сумка, два комплекта аккумуляторов с зарядным устройством, - руководство по эксплуатации, паспорт, свидетельство о поверке, - набор измерительно-программных модулей "Санитарная виброакустика"	185 200
  	ЭкоАкустика-Компакт	Измеряемые параметры: шум, инфразвук, ультразвук (100 кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры Прецизионный шумомер-виброметр, анализатор спектра в комплекте: - 4-канальный имерительно-индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом, - микрофон с предусилителем, 3-компонентный датчик, 2 комплекта аккумуляторов - сумка, два комплекта аккумуляторов с зарядным устройством, - руководство по эксплуатации, паспорт, свидетельство о поверке, - набор измерительно-программных модулей "Инженерная виброакустика", - набор измерительно-программных модулей "Санитарная виброакустика", - набор измерительно-программных модулей "Цифровые измерители DIN"	217 400

  При соответствующей комплектации прибор выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), виброметра (ГОСТ ИСО 8041), анализатора спектров (МЭК 61260), узкополосного анализатора (БПФ), селективного микровольтметра, анализатора и регистратора сигналов напряжения, поступающих от различных первичных преобразователей, частотомера (TTL).

  Встроенное матобеспечение прибора состоит из нескольких независимых измерительных программ, каждая из которых оптимизирована под инженерные задачи разного вида. Перечень измерительных программ см. в параграфе «Технические характеристики». Конструкция прибора позволяет для каждого канала хранить калибровочные настройки для нескольких первичных преобразователей (микрофона, двух вибродатчиков, электрической и магнитных антенн, произвольного преобразователя и прямого входа по напряжению).

  При переходе из одной измерительной программы в другую калибровочные настройки соответствующего датчика включаются автоматически.


  «Экофизика» имеет несколько режимов записи в память:

  • Мультизапись – автоматическая запись всех измеренных величин с выбранным шагом; интегральные характеристики (эквивалентные уровни, экспозиции, максимальные и минимальные значения) при этом рассчитываются непрерывно от момента запуска измерений
  • Мониторинг – автоматическая запись в память небольшого количества величин, рассчитанных только для текущего шага;
  • Запись сигнала – запись оцифрованной временной формы сигнала

  Записанные результаты могут быть повторно вызваны на экран прибора или переданы в компьютер для дополнительной обработки и визуализации.
  Уникальной особенностью является постобработка записанных оцифрованных сигналов самим прибором. Пользователь может вызвать эти сигналы из памяти и повторно провести измерение так, как будто бы в этот момент микрофон или вибродатчик подают исследуемый сигнал на вход измерителя. Естественно, можно также переписать файл сигналов в компьютер, преобразовать к стандартному формату (.wav, .txt) или исследовать с помощью программного пакета Signal+.

  «Экофизика» имеет дополнительный TTL-вход, который используется для точного определения частоты входного сигнала, скорости вращения вала и т.п. Индикаторный блок «Экофизика-D», входящий в комплект измерителя, обладает цветным графическим дисплеем (диапазон температур от -10 до +50oС), большой энергонезависимой памятью (более 2 гигабайт) и тремя цифровыми портами: USB, D-IN, D-OUT.

  Индикаторные блоки «Экофизика-D» входят в комплект многих изделий нашего производства и являются взаимозаменяемыми. Пользователь может подключить к любому такому индикаторному блоку цифровые преобразователей приборов П3-80, П3-81, ЭкоТерма-1, ЭкоЛайт-01, ТТМ-2-04, ОКТАФОН-110, 110-IEPE-DIN.

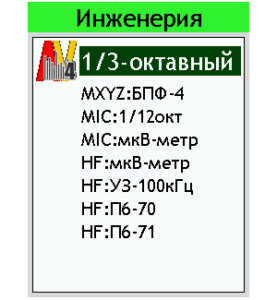

  Измерительно-программные модули (встроенное программное обеспечение):

  • Режимы 4-канального анализа: Анализ-4-LF, Анализ-4-MF, Анализ-4-HF, Анализ-4-EF,
  • Режим 1-канального шумомера – акустического анализатора: ЭкоЗвук,
  • Режимы 3-канального виброметра: Общая вибрация, Локальная вибрация,
  • Режим шумомера-виброметра (4 канала): Звук (1 кан.)+Вибрация (3 кан.)
  • Режимы одноканальных узкополосных анализаторов Анализ 1/12 (1/12-октавы), БПФ-1,
  • Режимы вольтметров: Селективный вольтметр (до 500 кГц), Микровольтметр (до 50 кГц),
  • Режимы цифрового магнитофона: 1Кх1МГц (1 канал, 1 МГц), 4Кх96кГц (4 канала, 96 кГц на канал)
  • Режимы анализа П6-70-Н400, П6-70-Н300, П6-71-Е400, П6-71-Е300

• Технические характеристики

  Характеристики измерителя в качестве шумомера:

  • Удовлетворяемые стандарты: класс 1 по ГОСТ Р 53188.1-2008, ГОСТ 17187, МЭК 61672-1, МЭК 61012.
  • Частотные характеристики: А, AU (МЭК 61012), С, Z, G (инфразвук), FI (инфразвук).
  • Временные характеристики: S, F, I, Leq (LE), Пик
  • Статистические параметры: Min, Max, гистограммы распределения уровней звука с коррекцией А и соответствующие процентили L1…L99.
  • Частотный диапазон: 1,6 Гц … 20 кГц.
  • Максимальные измеряемые УЗД: 140 дБ, 150 дБ, 160 дБ (в зависимости от типа микрофона)
  • Линейный рабочий диапазон (при микрофоне 50 мВ/Па): 22 – 139 дБА; 25 – 139 дБС; 25 – 139 дБZ, 10 – 139 дБ (в октавных и третьоктавных полосах частот).

  Характеристики измерителя в качестве виброметра:

  • Удовлетворяемые стандарты: ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004,
  • ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004.
  • Частотные характеристики: Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh;
  • Временные характеристики: СКЗ «1с», «5с», «10с», Leq, VDV, (A8), Пик;
  • Статистические параметры: Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99;
  • Линейный рабочий диапазон виброметра (с вибропреобразователем 10 мВ/мс-2): 60 – 164 дБ отн. 1 мкм/с2 (80 – 184 дБ с ВП чувствительностью 1 мВ/мс-2)

  Характеристики измерителя в качестве анализатора спектра с постоянной относительной шириной полосы:

  • Удовлетворяемые стандарты: Класс 1 по МЭК 61260.
  • Фильтры: октавные (1 – 16000 Гц), 1/3-октавные (0,8 – 100000 Гц) и 1/12-октавные (102,1 – 9792 Гц).
  • Максимальное измеряемое входное напряжение: 28 В Пик-Пик (по входу MIC/HF); 4,6 В Пик-Пик (входы X, Y, Z); 2,3 В Пик-Пик (по входу А).
  • Линейный рабочий диапазон: 101 дБ, 110 дБ, 118 дБ (в зависимости от используемого входа)

  Характеристики прибора в качестве вольтметра-анализатора:

  Измеряемые параметры

  • среднеквадратичные значения уровня напряжения в диапазоне частот от 2 Гц до 45 000 Гц;
  • узкополосный анализ спектров сигналов в диапазоне частот от 2 Гц до 37,5 кГц;
  • коэффициент гармоник;
  • среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 до 675 Гц;
  • среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц, 30-300 кГц.
  • Ширина селективной полосы вольтметра: 1; 1.5; 2.2; 3.3; 4.7; 6.8; 10; 15; 22; 33; 47; 68; 100 Гц.

  Пределы погрешности определения среднеквадратичного значения напряжения:

  • в диапазоне 2 Гц – 10 Гц: не более 3%;
  • в диапазоне 10 Гц – 10 кГц: не более 1,5%;
  • в диапазоне 10 кГц – 45 кГц: не более 2%.
  • Диапазон измерений на опорной частоте вольтметра (1000 Гц): 140 дБ
  • Верхний предел входных напряжений (на опорной частоте): 28 В Пик-Пик

  Параметры БПФ:

  • Количество точек в окне анализа: 1024;
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
  • Количество линий БПФ, выводимых на индикатор: 200;
  • Величина перекрытия окон БПФ: 87%;
  • Диапазон ZOOM: от 4 до 32;
  • Усреднение: линейное, линейное с накоплением;
  • Временное окно: модифицированное Flap-Top (ISO 18431)
  • Диапазон частот: 25 Гц…48 кГц.

  ЕН-фильтры

  • Фильтры H25, H50, H75 … H675.
  • Фильтр H5-2000.
  • Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
  • Фильтр H10-30k.
  • Фильтр H2-400k.
  • Декадные фильтры: 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц

  Характеристики аналоговых входов

  Вход MIC/HF

  • Разъем Switchcraft 5 pin (TB-5M)
  • Возможные присоединяемые первичные преобразователи:

  А) Микрофоны с предусилителями Р200, Р110 и аналогичными
  Б) ICP/IEPE датчики с адаптером 110А-IEPE
  В) Антенны измерительные П6-70, П6-71
  Г) Прямой вход по напряжению

  • Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА
  • Частотный диапазон: 0,5 – 500000 Гц
  • Диапазон входных напряжений: +/- 18 В (пик)

  Вход A

  • Разъем BNC
  • Режим IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC);
  • Режим «по напряжению»: диапазон входных напряжений ±18 Впик, входное сопротивление: 4 кОм;
  • Частотный диапазон: 0,4 – 500000 Гц (по напряжению), 0,4-10000 Гц (IEPE)
  • Собственные шумы: не более 30 нВ/Гц1/2.

  Входы X, Y, Z

  • Разъем BNC
  • Тип: IEPE
  • Электрические характеристики: 3 мА (питание), входное напряжение ±2,3 В (AC);
  • Частотный диапазон: 0,4-10000 Гц (IEPE)

  Вход TTL
  - Разъем BNC

  • Диапазон входных напряжений: 0-5В
  • Частотный диапазон: 100 Гц – 500000 Гц Характеристики цифровых портов:
  • D-OUT: гальванически развязанный цифровой порт; используется для выдачи потока данных (телеметрии оцифрованных временных форм или результатов вычислений) из сигнального процессора на внешние устройства.
  • Протокол: UART (асинхронный) D-IN: цифровой порт; обеспечивает А) питание цифровых преобразователей, Б) передачу потока данных из внешнего цифрового преобразователя в ИБ ЭКОФИЗИКА-D; В) управление внешними устройствами (функции открытого коллектора, контроль нажатия кнопок внешнего устройства), Г) PVM (ШИМ)
  • Протокол: SPORT (синхронный, двунаправленный), UART (асинхронный, двунаправленный_ USB: - А) Внешнее питание ИБ ЭКОФИЗИКА-D; Б) Подключение внутренней энергонезависимой памяти ИБ ЭКОФИЗИКА к внешнему устройству (ПК, принтер). Прочие характеристики
  • Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до +50 С.
  • Клавиатура: пленочная.
  • Память: > 2 ГБайт.
  • Габариты и масса ИБ ЭКОФИЗИКА-D: 175 мм х 86 мм х 35 мм, 540 г
  • Питание: 4 элемента типа АА (LR6)
