DS151 — Датчик пути к антенной решетке серии M90 и M91

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	Датчик пути
  Назначение	Установка на антенные решетки M9170 4.0V60R26X10CS, M9171 4.0V0R26X10CL, M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS
  Серия антенной решетки	M90, M91
  Разъем для подключения	LEMO 00
  Средний срок службы, лет	3
  Температура окружающей среды, ºС	от минус 30 до плюс 55

• Описание

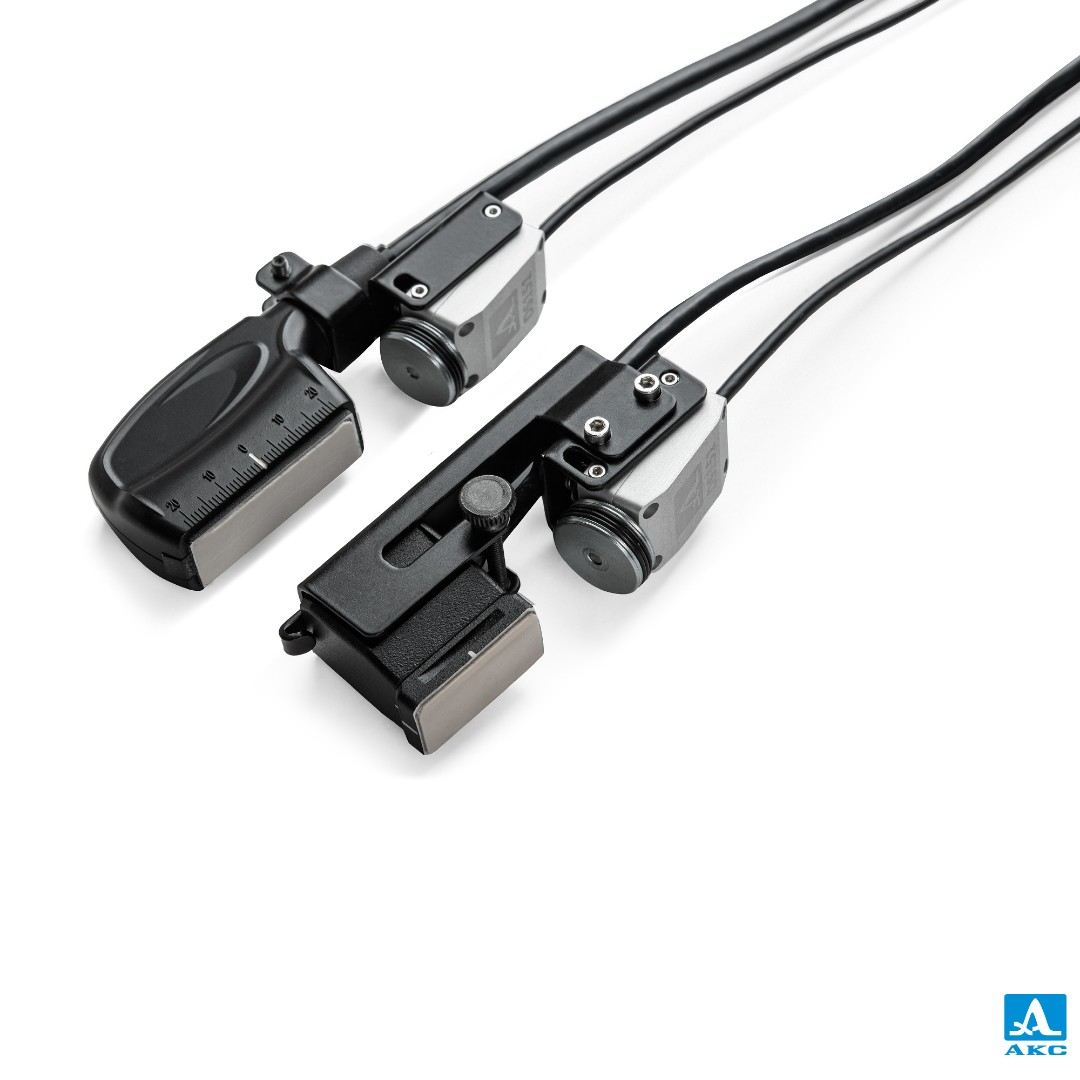

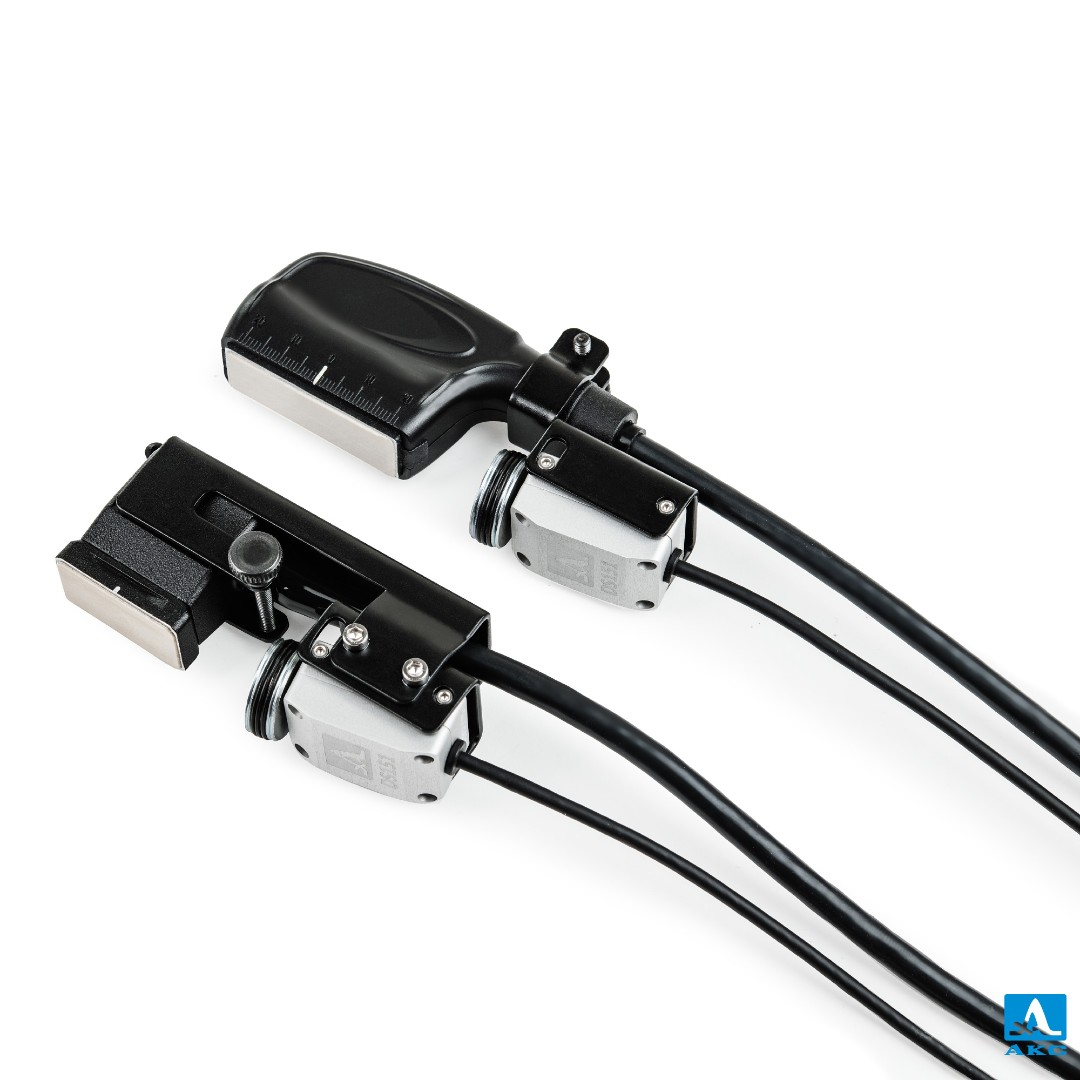

  Датчик пути DS151 предназначен для установки на антенные решетки M9170 4.0V60R26X10CS, M9171 4.0V0R26X10CL, M9060 4.0V0R40X10CL и M9065 4.0V60R40X10CS.

  Антенные решетки с установленным датчиком пути используются с ультразвуковым дефектоскопом A1550 IntroVisor (опционально с А1525 Solo) при сканировании объекта контроля, в том числе при поиске дефектов в сварных швах, с измерением и последующей записью координат.

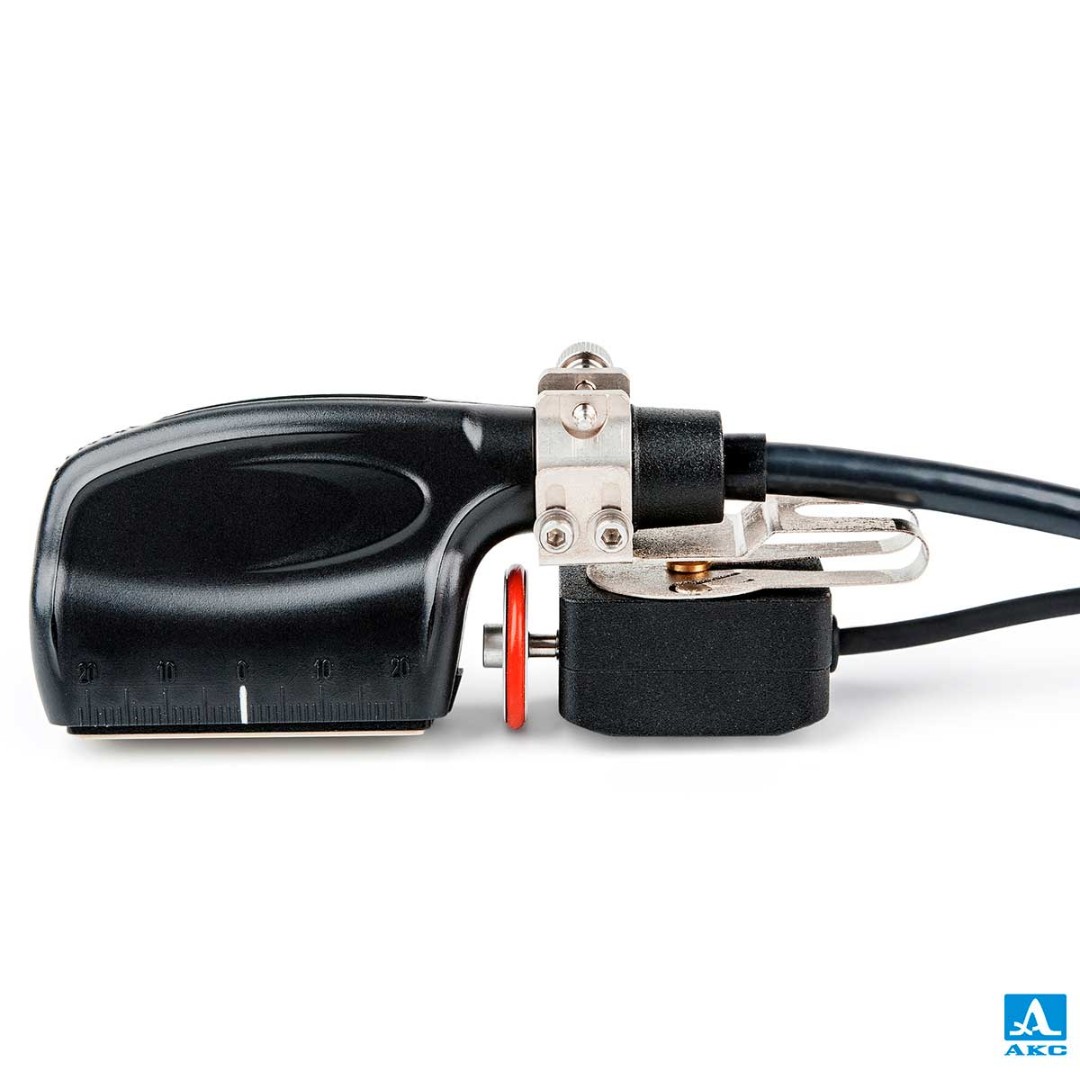

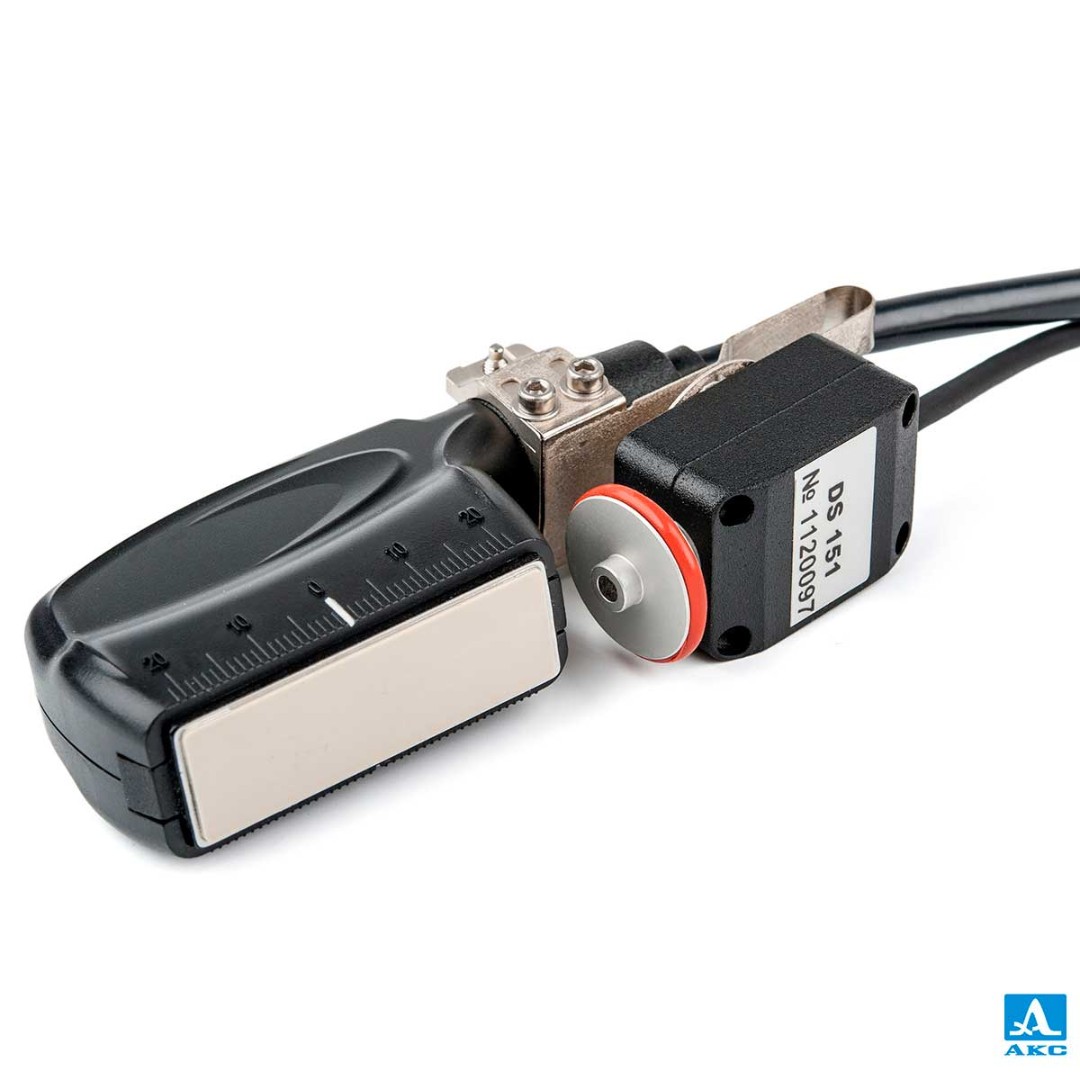

  Датчик пути, установленный на антенную решетку, обеспечивает сканирование вдоль линии сварного шва при использовании режима СКАНЕР в ультразвуковых дефектоскопах A1550 IntroVisor и А1525 Solo (опционально). На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.

  После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что упрощает получение информации о месте расположения и протяженности выявленных дефектов.

• Комплектация

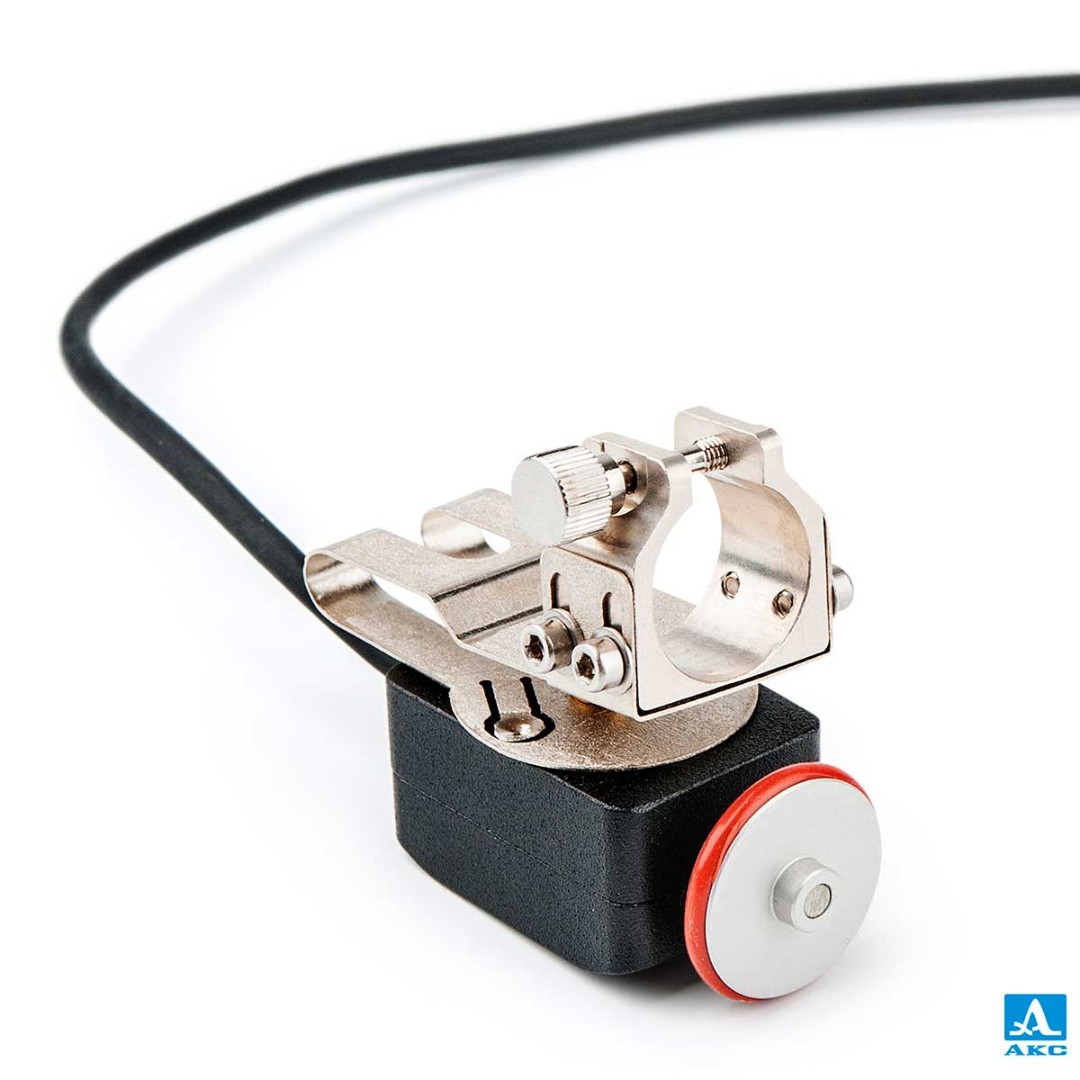

  • Энкодер — 1 шт.
  • Хомут с рамкой энкодера для серии М90 — 1 шт.
  • Хомут с рамкой энкодера для серии М91 — 1 шт.
  • Винты крепежные (с отверткой) — 4 шт.
  • Этикетка АПЯС.402149.001 ЭТ — 1 шт.
  • Коробка упаковочная — 1 шт.
