ДМВ-10 Детектор магнитных включений

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Высота выявляемого ферромагнитного включения, мм	не менее 2
  Суммарная толщина сварного соединения в зоне контроля, мм	не более 10
  Уровень сигнала, %	от 0 до 100
  Напряжение питания, В	9
  Автоматическое отключение при бездействии, минут	10
  Пиковая потребляемая мощность, мВт	не более 250
  Время установления рабочего режима, минут	не более 1
  Время одного измерения, с	не более 0.3
  Степень защиты	IP40 по ГОСТ 14254-80
  Климатическое исполнение	УХЛ3.1 по ГОСТ 15150-69
  Температура окружающего воздуха, °С	от −10 до +45

• Описание

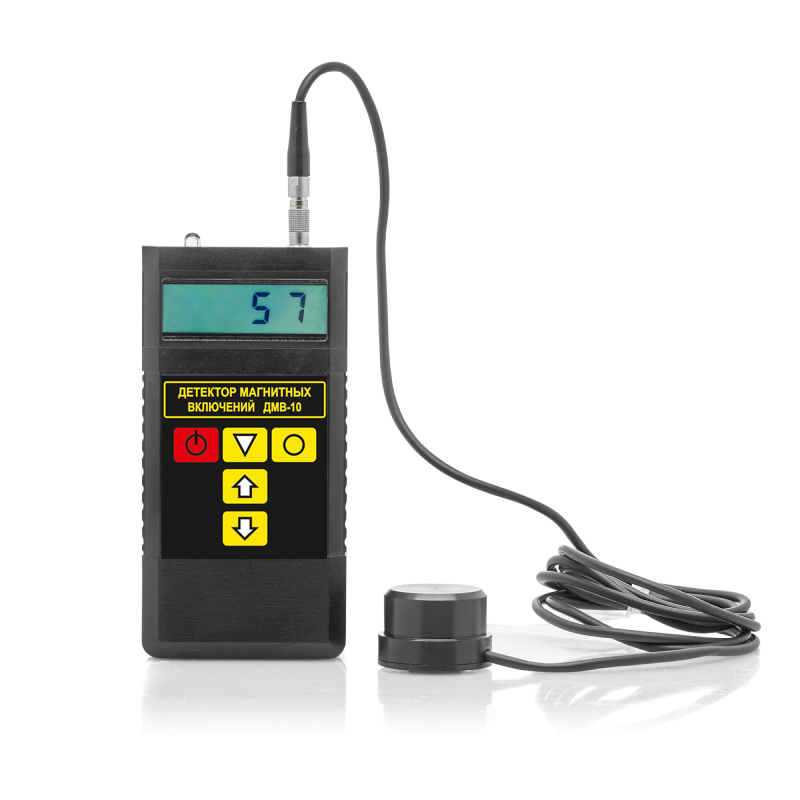

  ДМВ-10 — высокочувствительный компактный детектор магнитных включений для диагностики сварных соединений изделий из аустенитной стали.

  При сварке аустенитных сталей могут ошибочно применяться сварочная проволока или электроды из ферромагнитных сталей, что способно привести к разрушению сварного шва. Такие ферромагнитные включения не выявляются традиционными для сварных швов методами неразрушающего контроля, такими как ультразвук и радиография. Для выявления этого типа дефектов НИИИН разработал ДМВ-10 — детектор для оперативного выявления углеродистых включений в сварных швах изделий из аустенитной стали.

  Детектор выявляет ферромагнитное включение высотой не менее 2 мм при суммарной толщине сварного соединения в зоне контроля не более 10 мм. Прибор прост в эксплуатации и обеспечивает высокую производительность контроля.

  Степень защиты от проникновения твердых тел и воды — IP40 по ГОСТ 14254-80. По условиям эксплуатации прибор относится к виду климатического исполнения УХЛ3.1 по ГОСТ 15150-69 и может устойчиво работать при температуре окружающего воздуха от −10 °С до +45 °С.

  Приложение «ДМВ ассистент». Приложение помогает специалистам неразрушающего контроля оформлять протоколы контроля качества сварных соединений. В нём можно выбрать режим контроля: ДМВ-10, ДМВ-40 или комбинированный режим; ввести исходные данные, включая номер соединения, толщину или программу, диаметр и минимальное значение ДМВ-10 на основном металле. Для комбинированного режима файл порогов выбирается автоматически в зависимости от введённого минимального значения ДМВ-10. Приложение позволяет автоматически заполнять данные контролёра и номера ДМВ-10 и ДМВ-40 из предыдущих протоколов.

  Результаты контроля можно фиксировать в строках с координатами, протяжённостью, измеренными значениями ДМВ-10 и ДМВ-40 и высотой выпуклости. Вводимые значения проверяются по диапазону и обязательности полей; толщина округляется до 0,5 вверх. В режиме ДМВ-10 строки окрашиваются в зависимости от выбранной программы и порога. Для ДМВ-40 и комбинированного режима цвет строки определяется по порогам руководства по эксплуатации с учётом толщины сварного соединения и высоты выпуклости. В комбинированном режиме рядом с измеренным значением ДМВ-40 отображается скорректированное значение, рассчитанное по специальной формуле.

  Результаты сохраняются в CSV-файлы на устройстве; их можно загружать для просмотра, редактирования и продолжения работы, а также отправлять через мессенджеры или почту. Структура файлов совместима с Windows-версией приложения WeldControl. Приложение работает автономно: данные хранятся локально, подключение к интернету не требуется. Приложение двуязычное: русский и английский.

• Применение

  • Атомная промышленность
  • Энергетическая промышленность
  • Нефтяная и газовая промышленность
  • Машиностроение
  • Железнодорожный транспорт
  • Оборонно-промышленный комплекс (ОПК)
  • Судостроение
  • Авиационная промышленность
  • Аэрокосмическая отрасль
  • Подъёмно-транспортное оборудование
  • Строительство и ЖКХ
  • Тепловая энергетика

• Особенности

  • Магнитостатический метод позволяет выявлять указанный тип дефектов.
  • Высокая чувствительность: определяет включения высотой от 2 мм.
  • Компактность: вес 170 г; прибор удобно использовать на строительной площадке.
  • Для начала контроля достаточно задать толщину стенки.
  • При обнаружении ферромагнитного включения включается световая и звуковая сигнализация.
