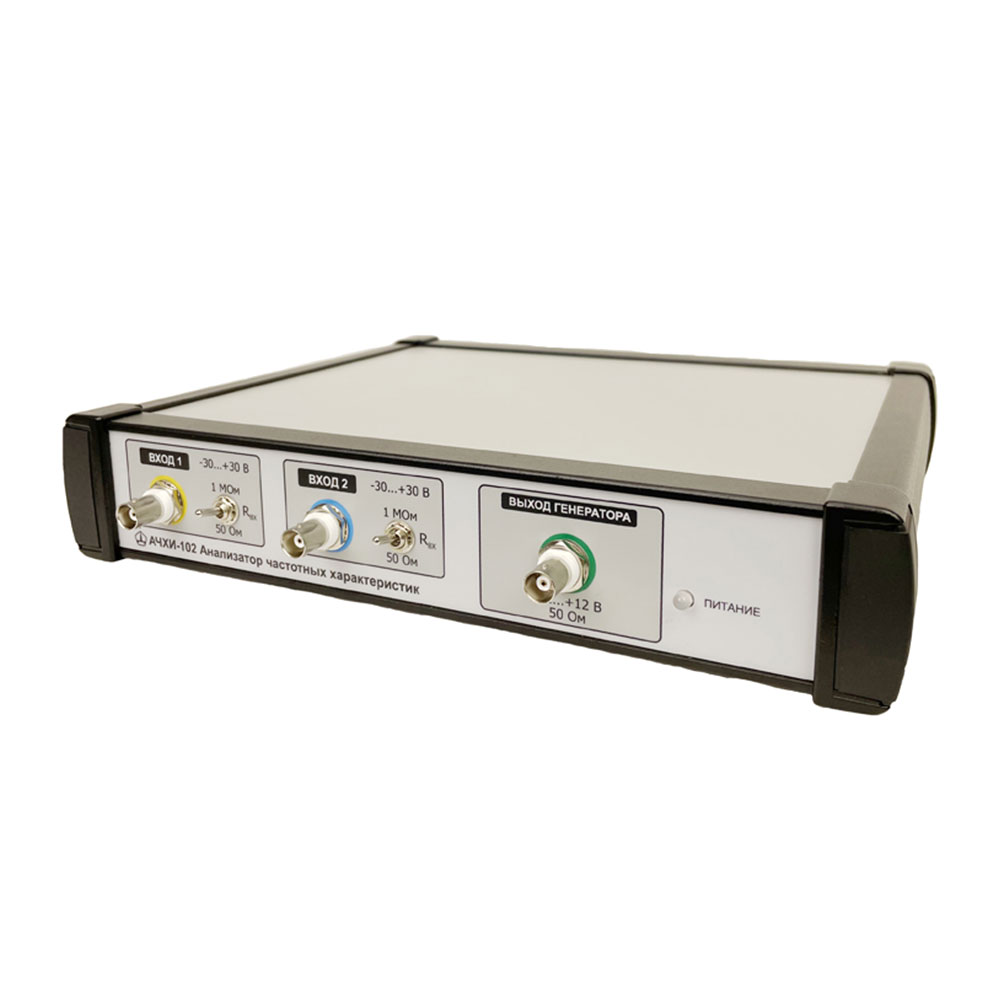

Челэнергоприбор АЧХИ-102 — измеритель частотных характеристик трансформаторов

В наличии

Описание

Производитель: Челэнергоприбор, Россия

Номер в реестре СИ 90497-23

Гарантия 12 месяцев

Амплитудо-частотная характеристика трансформатора - это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявлять дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

Конструктив прибора: прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.

Функции измерителя АЧХИ-102

Определение амплитудо- и фазочастотных характеристик динамических объектов в диапазоне частот 0,1 мГц…2 МГц.

Программное обеспечение измерителя АЧХИ-102

Программное обеспечение предназначено для получения, отображения и сохранения амплитудно-фазовых частотных характеристик и позволяет диагностировать дефекты обмоток и изоляции трансформаторов без вскрытия корпуса.

Комплектация

№	Наименование	Количество
1	Измерительно-вычислительный блок*	1 шт.
2	Сетевой провод питания	1 шт.
3	Провод USB-интерфейса для подключения ИВБ	1 шт.
4	Диск с программой установки ПО	1 шт.
5	Руководство по эксплуатации и паспорт	1 шт.

* Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату).

Дополнительная комплектация измерителя АЧХИ-102

№	Наименование
1	Комплект проводов и зажимов для снятия частотных характеристик трансформаторов
2	Усилитель мощности ЧЭП3702*

Технические характеристики

Параметр	Значение
Выход генератора
Диапазон частот	0,1 мГц...2 МГц
Выходное напряжение АС	1 мВ...10 В
Выходное напряжение DC	±0...5 В
Выходной ток	до 100 мА
Измерительные входы
Входное сопротивление	1 МОм
Диапазон частот	0,1 мГц...2 МГц
Диапазон входов	-300 В<AC+DC<+300 В c внешним аттенюатором 1:10
Динамический диапазон	±120 дБ
Погрешность определения модуля	не более 0,1 дБ, фазы - 0,5 град
Диапазон определения фазы	± 180 град
Общие
Питание	от сети ~220 В, 50 Гц
Масса не более	3 кг
Габариты	320х250х50 мм
Связь с ПК по USB-интерфейсу	есть
