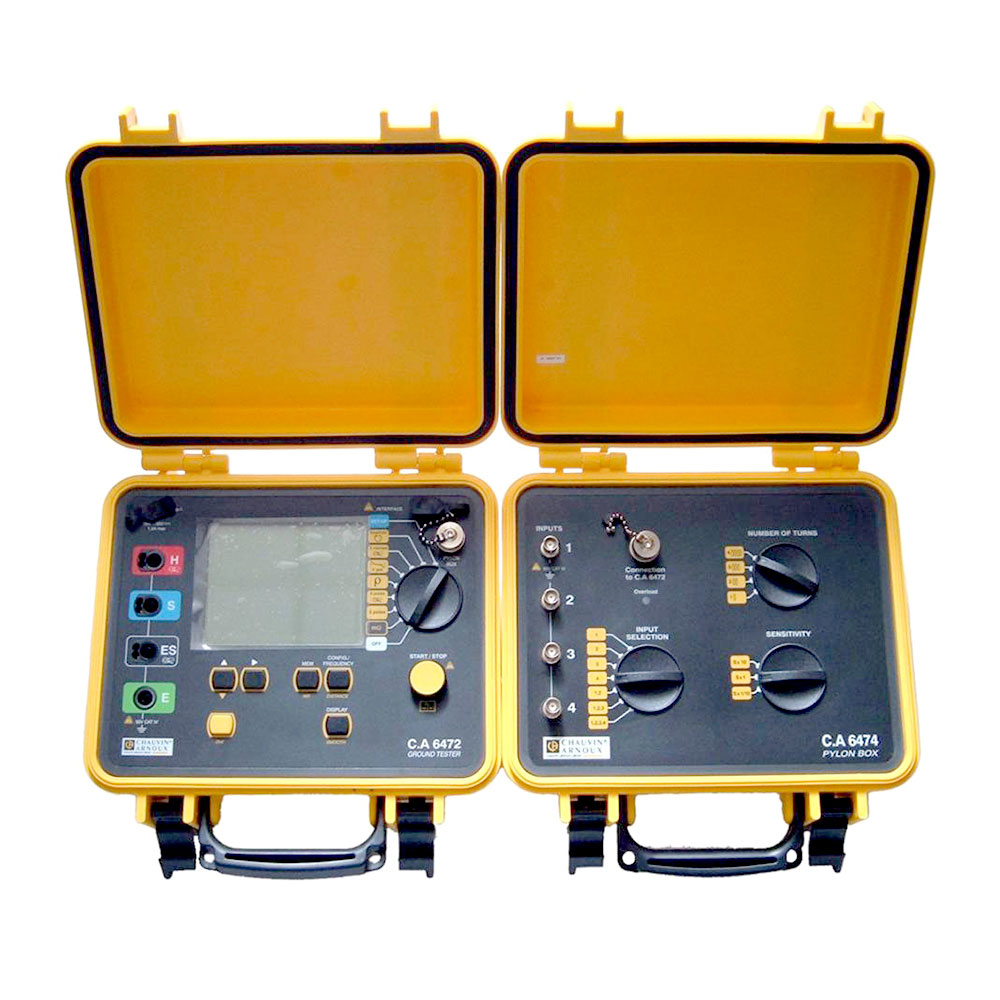

Chauvin Arnoux 6472 — измеритель сопротивления заземления с модулем C.A 6474

В наличии

Описание
Производитель: Chauvin Arnoux, Франция

Номер в реестре СИ 66365-16

Гарантия 12 месяцев

Тестер заземления и удельного сопротивления C.A 6472 используется для быстрого и всестороннего теста всех заземленных систем, собирая все функции заземления в одном приборе. При использовании с модулем C.A 6474, тестер измеряет заземление опор линий электропередачи.

В отличии от традиционных тестеров заземления, в C.A 6472 предусмотрен выбор частоты измерения от 41 Гц до 5078 Гц, это дает возможность анализа системы заземления в любых условиях, к примеру, при попадании молнии.

2 режима измерений для легкого и удобного снятия результатов измерений.

Автоматический режим - одно нажатие для простой обработки
- Выбор функции ротационным переключателем.
- Нажатие клавиши START / STOP.
- Запись результатов.
В этом режиме C.A 6472 выполняет измерения на частоте 128 Гц (по умолчанию) и сам выбирает соответствующую частоту в случае вмешательства напряжения.

Экспертный режим

Пользователи могут выбрать необходимые параметры измерения (определенная частота измерения, просмотр частоты, напряжение измерения между H и S, и т.д.) и могут получить доступ к дополнительным результатам измерения для более точной интерпретации. Автоматическое распознавание входных разъемов: сигнализация на дисплее о неправильном подключении или отсутствии контактов.

Методы измерения

Измерение сопротивления заземления методом 3-х электродов. Для измерения сопротивления RE штыря заземления обычно используется метод 3-х электродов. Также можно измерить и сопротивление вспомогательных штырей заземления - RS и RH. Пользователь может выбирать частоту измерительного сигнала в пределах от 41 до 5 кГц или прибор сделает это автоматически.
- Диапазон измерения сопротивления: от 0,01 Ом до 100 кОм.
- Выбор измерительного напряжения: 16 или 32 В эфф.
- Выбор частоты измерительного сигнала: от 41 Гц до 5 кГц.
- Измерение RS и RH: от 0,01 Ом до 100 кОм.
- Постороннее напряжение: макс. 60 В пик.
Измерение сопротивления грунта
- Если можно выбрать местоположение электрода заземления, то следует провести измерение сопротивления грунта, чтобы определить место, где оно минимально (минимизация цены конструкции).
- Прибор C.A 6472 рассчитывает удельное сопротивление грунта автоматически по методу Венера (Wenner) или Шлумбергера (Schlumberger) сразу после ввода расстояния между штырями.
- Сопротивления RE, RES, RS и RH также могут быть рассчитаны. Также можно выбрать частоту тестового сигнала.
Измерение заземления на опорах линии передачи с кабелем заземления (C.A 6474)
- Как правило, линии высокого напряжения сопровождаются кабелем заземления или молниизащиты, который соединяет все опоры линий электропередачи вместе. Поскольку все опоры связаны этим кабелем, их заземление - параллельное. Это означает, что невозможно измерить заземление опоры, используя традиционный метод 3-х электродов, если кабель заземления не отсоединен (отсоединение кабеля - опасная и трудоемкая работа).
- Используя модуль C.A 6474, C.A 6472 измеряет заземления опор, даже если опора - часть параллельной системы заземления. Без отключения опор.
- С 4 гибкими датчиками тока Ampflex, обмотанными вокруг основ опор, и с частотой измерения до 5 кГц, возможно измерить земной импеданс каждой опоры отдельно и общее сопротивление всех опор вместе.
- Кроме того, использование гибких датчиков позволяет приобщиться к любой геометрии опор.
Многофункциональность тестера C.A 6472
- Все типы измерения заземления и измерение заземления на опорах линий электропередачи (модуль C.A 6474).
- Удельное сопротивление (методы Венера и Шлумбергера).
- Соединение заземлителей.
- Сопротивление грунта.
- Проводимость / Сопротивление.
- Высокая эффективность тестера C.A 6472.
- Широкий диапазон измерения, выбор оптимального разрешения.
- Выбора частоты измерения от 41 Гц до 5 кГц.
- Автоматический расчет коэффициента соединения заземлителей и удельного сопротивления грунта.
- Защита от посторонних напряжений до 60 В максимум.
- Измерение и анализ заземления опор линий электропередачи.
- Запись результатов.

Комплектация

№	Наименование	Количество
1	Измеритель сопротивления заземления C.A 6472	1 шт.
2	Сумка для переноски	1 шт.
3	Блок питания от сети	1 шт.
4	2-х полюсный сетевой шнур питания для зарядки аккумулятора от сети	1 шт.
5	Программное обеспечение для экспорта данных	1 шт.
6	Кабель оптической связи / USB	1 шт.
7	Клещи С182 с предохранительным проводом	2 шт.

Комплектация модуля C.A 6474

№	Наименование	Количество
1	Модуль C.A 6474	1 шт.
2	Сумка для переноски	1 шт.
3	Межблочный соединительный шнур от C.A 6472 к C.A 6474	1 шт.
4	Кабелей BNC / BNC длиной 15 м	4 шт.
5	Гибкие датчика тока (AmpFlex®) длиной 5 м	4 шт.
6	Комплект 12 идентификационных колец AmpFlex	1 шт.
7	Кабеля (зеленый - 5 м, черный - 5 м) с предохранительными штекерами на катушках	2 шт.
8	Переходник вилочный разъем / штекер типа «банан» Ø4 мм	5 шт.
9	Зажим	3 шт.

Технические характеристики

Параметр	Значение
Сопротивление заземления ("3-проводная схема измерений")
Пределы измерений	от 0,01 Ом до 99,9 кОм
Разрешение	от 0,01 до 100 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 1 е.м.р.)
Частота	от 41 до 5078 Гц
Сопротивление заземления («4-проводная схема измерений»)
Пределы измерений	от 0,001 Ом до 99,99 Ом
Разрешение	от 0,001 до 10 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 1 е.м.р.)
Частота	от 41 до 5078 Гц
Сопротивление заземления («метод токовых клещей»)
Пределы измерений	от 0,01 до 500 Ом
Разрешение	от 0,01 до 1 Ом
Пределы допускаемой погрешности	± (0,1Хизм. + 1 е.м.р.)
Частота	1367, 1611, 1768 Гц
Сопротивление постоянному току
Пределы измерений	от 0,001 Ом до 99,9 кОм
Разрешение	от 0,001 до 100 Ом
Пределы допускаемой погрешности	± (0,02Хизм. + 2 е.м.р.)
Сопротивление заземления опор (совместно с модулем C.A 6474)
Пределы измерений	от 0,001 Ом до 99,99 кОм
Разрешение	от 0,001 до 10 Ом
Пределы допускаемой погрешности	± (0,05Хизм. + 1 е.м.р.)
Частота	от 41 до 5078 Гц
