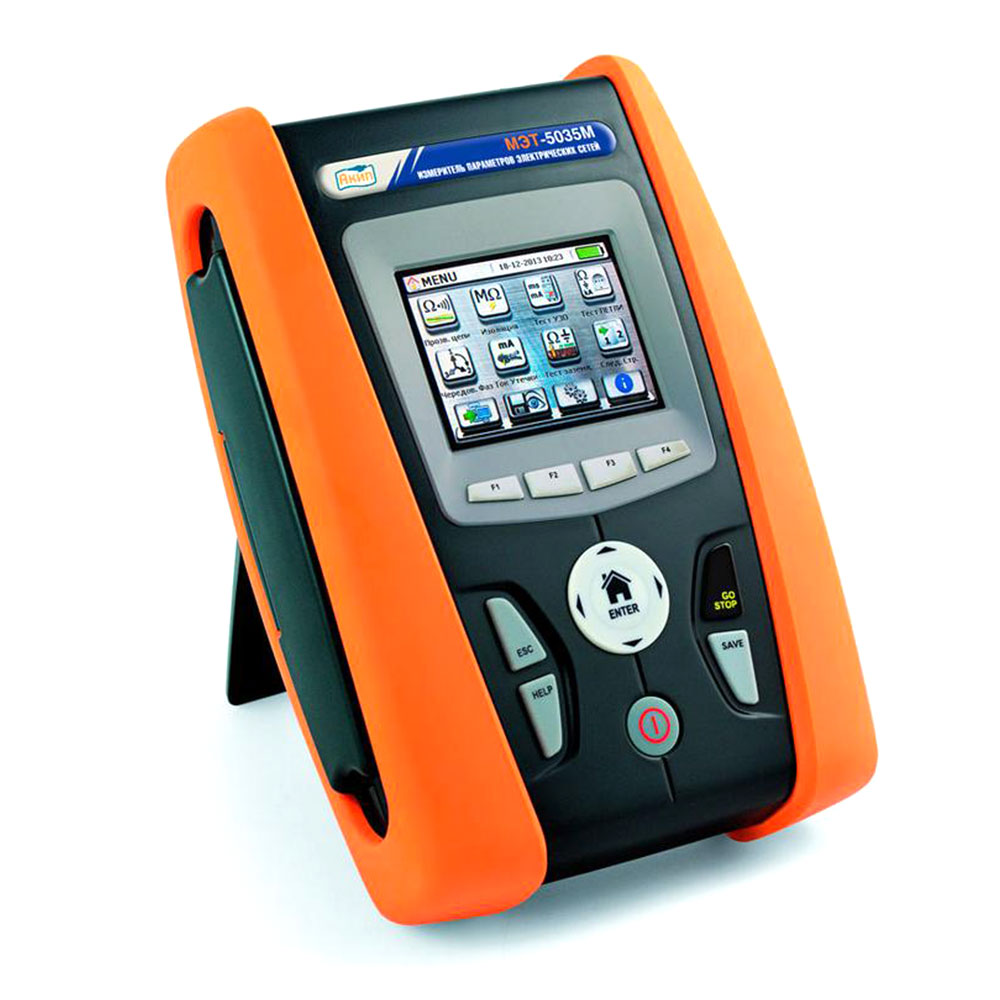

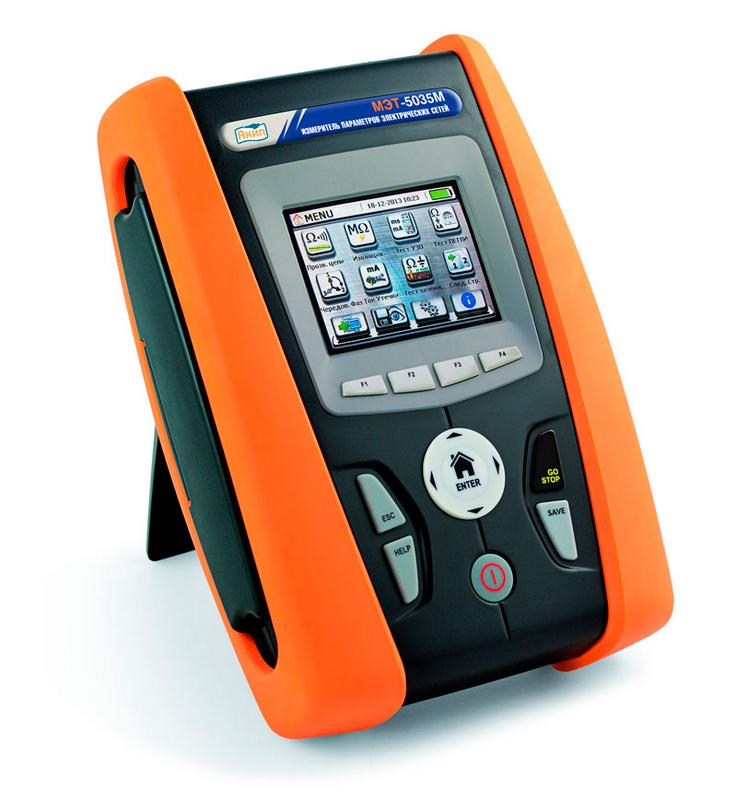

Акип МЭТ-5035M — измеритель параметров электрических сетей

В наличии

Описание
Производитель: Акип, Италия

Номер в реестре СИ 2672-18

Гарантия 1 год

Особенности измерителя МЭТ-5035М
- Измерение норм электробезопасности: целостность цепи и измерение сопротивления защитных проводников (≥200 мА, 4...12 В).
- Измерение параметров УЗО (АС, А, B – общего, селект. типа и с задержкой откл.), максимальный тестовый ток 10 А (опция).
- Расширенный перечень тестирования автоматов защиты, выкл. и предохр., верификация силовых кабелей (проверка защиты от косвенных контактов, проверка откл. способности/защита от сверхтоков, оценка защиты от коротких замыканий/ тепловой нагрузки защищаемой электропроводки - I2T).
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисл. тока КЗ.
- Измерение сопротивления изоляции (50, 100, 250, 500, 1000 В).
- Измерение сопротивления заземления (2 пр./ 3 пр.) и проводимости грунта (4 пр.) вольтамперметрическим способом.
- Тест сопротивления заземления Ra без срабатывания УЗО (ток 15 мА).
- Измерение R заземления безразр. способом (с помощью токоизмерительных клещей Т2100 - опция).
- Определение несинусоидальности формы напряжения и тока (%, THD), измерение гармониrк U/I (до 25-й гармоники).
- Определение порядка чередования фаз.
- Анализ параметров электросети (PQA): измерение тока и напряжения (TRMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности (Pf, cosφ).
- Измерение тока утечки, температуры и влажности, освещенности (опция).
- Память: 999 ячеек (результаты тестирования, экраны).
- Интерфейс Wi-Fi и USB (оптоизолированный порт).
- Приложение HTANALYSIS™ позволяет отображать все изм. онлайн параметры, гармоники, диаграммы, экраны.
- Анализ данных измерений и запись результатов в облачное хранилище с помощью планшета или смартфона в реальном времени.
- Батарейное или аккумуляторное питание.

Комплектация

№	Наименование	Количество
1	Тестер МЭТ-5035М	1 шт.
2	Кабель-переходник (С2033X) c 3-я штекерам	1 шт.
3	UNIVERSALKITG3: 4 изм. провода, 4 зажима «крокодил», 3 изм. наконечника	1 комплект
4	KITTERRNE: 4 изм. провода, 4 штыря	1 комплект
5	Кабель С2006PR (optical-USB)	1 шт.
6	Транспортная сумка (BORSA2051N)	1 шт.
7	Зарядное устройство	1 шт.
8	Cтилус PT400	1 шт.
9	Батареи питания	1 комлпект
10	Аксессуар Zeroloop	1 шт.
11	Датчик удаленного контроля PR400	1 шт.

Дополнительная комплектация измерителя МЭТ-5035М

№	Наименование
1	Токовый преобразователь-клещи для измерения переменного тока утечки (AC), 1000А/1В (разрешение 1 мА), d 54 мм (HT96U)
2	Токовый преобразователь-клещи для измерения заземления без использования электродов (T2100)
3	Установка-адаптер для измерений низкоомных цепей с высоким разрешением (IMP57)
4	Магнитный держатель с гнездом 4 мм (адаптер подключения с креплением на метал. винт автомата) (606-IECN)
5	Соединитель типа «банан» 4 мм черного цвета для увеличения коммутационных возможностей (удлинение соединительных проводов или получение дополнительной точки подключения) (1066-IECN)
6	Умножитель тока для кратного повышения уровня тест-сигнала промышленных УЗО (ВДТ) до 10 А (RCDX10)
7	Преобразователь для измерения температуры и влажности (HT52/05)
8	Преобразователь для измерения освещенности 20-2.000-20.000 Lux/2В (illuminance) (HT53/05)
9	Пластиковый усиленный кейс для хранения и транспортировки (VA500)

Технические характеристики

Параметр	Значение
РЕЖИМ ИЗМЕРЕНИЙ НОРМ ЭЛЕКТРОБЕЗОПАСНОСТИ 1Ф И 3Ф (СБАЛАНСИРОВАННЫХ) ЭЛЕКТРОСЕТЕЙ / SAFETY
Напряжение (тест УЗО, петли, чередование фаз)
Диапазон измерений	15…240 Вскз (ф-н); 15…415 Вскз (ф-ф)
Разрешение	1 В
Погрешность	± (3,0% + 2 е.м.р.)
Чередование фаз	индикация («1-2-3»)
Частота напряжения
Основная гармоника	47,0…63,6 Гц
Разрешение	0,1 Гц
Погрешность	± (0,1% + 1 е.м.р.)
Измерение целостности защитных проводников
Макс. напряжение теста	от 4 до 12 В, постоянное (без нагрузки)
Тестовый ток	>0,2 А, постоянный ток, для сопротивления <5 Ом
Разрешение	1 мА
Диапазон измерений	0,01…19,99 Ом		20,0…99,9 Ом
Разрешение	0,01 Ом		0,1 Ом
Погрешность измерения	± (5,0% + 3 е.м.р.)
Измерение силы тока (ток КЗ / First fault в IT энергосистемах) (ULIM 25/50 В)
Диапазон измерений	0,1…0,9 мА		1…999 мА
Разрешение	0,1 мА		1 мА
Погрешность измерения	± (5,0% + 1 е.м.р.)		± (5,0% + 3 е.м.р.)
Проверка времени отключения УЗО
Тестовый ток (Iтест)	10 / 30 / 100 / 300 / 500 / 650 / 1000 мА
Типы тестируемых УЗО	АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/ TN/ IT-типа)
Режимы тестирования УЗО	(½, 1, 2, 5) х Iтест, автоматический / AUTO и дискретное нарастание тока отключения (Ramp)
Время отключения, мс	1…999 для (½, 1) х Iтест; 1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест; 1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест; 1…310 (G-типа) в режиме Ramp
Задержка отключения, мс	1…999 для (½, 1) х Iтест
Разрешение	1 мс
Погрешность измерения	± (2% + 2 е.м.р.)
Проверка дифференциального тока отключения УЗО
Измерение тока отключения:				Погрешность: нижн./верх. граница допуска
(I∆N = 10 мА)		A, АС-тип	(0,3…1,1) х I∆N	0% / +10% I∆N
(10 мА ≤ I∆N ≤ 650 мА)		A, АС-тип	(0,3…1,1) х I∆N	0% / +5% I∆N
(30 мА ≤ I∆N ≤ 100 мА)		В-тип	(0,3…1,1) х I∆N	0% / +5% I∆N
Разрешение	0,1 х I∆N
Проверка времени отключения УЗО (до 10 А - опция RCDX10)
Тестовый ток (Iтест)	10 / 30 / 100 / 300 / 500 / 650 / 1000 мА
Типы тестируемых УЗО	АС, А, В, стандартное (G), селективное (S) и с задержкой (УЗО для систем заземления сети TT/TN/IT-типа)
Режимы тестирования УЗО	(½, 1, 2, 5) х Iтест, автоматический и дискретное нарастание тока отключения (Ramp)
Время отключения, мс	1…999 для (½, 1) х Iтест; 1…200 (G-типа) и 1…250 (S-типа) для 2 х Iтест; 1…50 (G-типа) и 1…150 (S-типа) для 5 х Iтест; 1…310 (G-типа) в режиме Ramp
Задержка отключения, мс	1…999 для (½, 1) х Iтест
Разрешение	1 мс
Погрешность измерения	± (2% + 2 е.м.р.)
Проверка дифференциального тока отключения УЗО (до 10 А - опция RCDX10)
Измерение тока отключения				Погрешность: нижн./верх. граница допуска
(300 мА ≤ I∆N ≤ 6,5 А)		A, АС-тип	(0,3…1,1) х I∆N	0% / +5% I∆N
(300 мА ≤ I∆N ≤ 1 А)		В-тип	(0,3…1,1) х I∆N	0% / +5% I∆N
Разрешение	0,1 х I∆N
Измерение сопротивления изоляции
Тестовое напряжение	50 / 100 / 250 / 500 / 1000 В, постоянное
Диапазон измерений	0,01…49,9 МОм / 50 В; 0,01…99,9 МОм / 100 В; 0,01…99,9 МОм / 250 В; 0,01…499 МОм / 500 В; 0,01…999 МОм / 1000 В		50…99,9 МОм / 50 В; 100…199,9 МОм / 100 В; 100…499,9 МОм / 250 В; 500…999 МОм / 500 В; 1000…1999 МОм / 1000 В
Погрешность измерения	± (2,0% + 2 е.м.р.)		± (5,0% + 2 е.м.р.)
Измерение напряжения прикосновения (Uконт)
Предел измерений (Uп lim)	25, 50 В
Диапазон измерений	0…2 х Uп lim В (тест УЗО и измерение сопротивления заземления); 0…99,9 В (для ТТ и TN систем); 100…999 В (для TN систем)
Разрешение	0,1 В
Погрешность измерения	0%…(5,0% + 3 В)
Измерение полного сопротивления заземления Ra (без откл. УЗО)
	Глухозаземленная нейтраль		Изолированная нейтраль
Диапазон измерений, Ом	0,01-9,99 / 10,0-199,9 / 200-1999		1…1999
Разрешение	0,01 Ом / 0,1 Ом / 1 Ом		1 Ом
Погрешность измерения	0%…(5,0% + 0,1 / 1 / 3 Ом)		0%…(5,0% + 3 е.м.р.)
Схема измерения	4-х проводная
Измерение сопротивления контура заземления (с доп. штырями)
Диапазон измерений	0,01…9,99 Ом	10,0…99,9 Ом	100…999 Ом	1,00…49,99 кОм
Разрешение	0,01 Ом	0,1 Ом	1 Ом	0,01 кОм
Погрешность измерения	± (5,0% +3 е.м.р.)
Схема измерения	2-х или 3-х проводная
Тестовый ток / напряжение	до 10 мА / до 20 В ср.кв. (77,5 Гц)
Измерение сопротивления цепи «Фаза - Фаза», «Фаза - Нейтраль», «Фаза - Земля»
Диапазон измерений	0,01…9,9 Ом		10…199,9 Ом
Разрешение	0,01 Ом		0,1 Ом
Погрешность	± (5,0% +3 е.м.р.)
Чередование фаз (1 пр. / 2-х пр. метод)
Напряжение	100…265 В (фаза - нейтраль, фаза - земля)
Частота	50/60 Гц
Измерение проводимости грунта (Р) 4 пр. метод
Диапазон измерений	0,06…10…100…1000 Омм / 1…10…100…1000 кОмм / 1…3,14 МОм*м
Разрешение	0,01…0,1…1…Омм / 0,01…0,1…1 кОмм / 0,01 МОм*м
Погрешность измерения	± (5,0% +3 е.м.р.)
Схема измерения	4-х проводная (разнос штырей / D до 10 м)
Тестовый ток / напряжение	до 10 мА / до 20 В ср.кв. (77,5 Гц)
РЕЖИМ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ЭЛЕКТРОПИТАНИЯ 1Ф И 3Ф (СБАЛАНСИРОВАННЫХ) ЭЛЕКТРОСЕТЕЙ / PQA
Напряжение / ACV (TRMS)
Диапазон измерений	15…240 Вскз (фаза-нейтраль) / 15…415 Вскз (фаза-фаза)
Разрешение	0,1 В
Погрешность	± (1% + 1 е.м.р.)
Ток / ACA (TRMS) (с опц. т/датчиком)
Диапазон измерений (внеш. преобразователь)	0,5…10…300…3000 А (в зав. от установленного предела)
Погрешность измерения *	± (1% + 3 е.м.р.)…± (2% + 5 е.м.р.)
Разрешение	0,01…0,1…1 А (в зависимости от установленного диапазона)
Измерение активной мощности
Диапазон измерений	0…9,999 кВт	0…99,99 кВт	0…999,9 кВт	0…9999,9 кВт
Разрешение	0,001 кВт	0,01 кВт	0,1 кВт	1 кВт
Измерение реактивной мощности
Диапазон измерений	0…9,999 кВАР	0…99,99 кВАР	0…999,9 кВАР	0…9999,9 кВАР
Разрешение	0,001 кВАР	0,01 кВАР	0,1 кВАР	1 кВАР
Измерение полной мощности
Диапазон измерений	0…9,999 кВА	0…99,99 кВА	0…999,9 кВА	0…9999,9 кВА
Разрешение	0,001 кВА	0,01 кВА	0,1 кВА	1 кВА
Погрешность измерения *	± (2% + 5 е.м.р.)…± (3% + 8 е.м.р.)
Измерение коэффициента мощности (PF, COS φ)
Диапазон измерений	0,70c…1,00…0,70i (с – емкостной / i – индуктивный характер нагрузки)
Разрешение	0,01
Погреш. измерения (град.) *	± (1% + 7 е.м.р.)…± (4% + 10 е.м.р.) **
Гармоники (напряжение и ток)
Диапазон измерений	от 1 до 25-й гармоники
Погрешность измерения	± (5% + 5 е.м.р.)…± (15% + 10 е.м.р.)
Разрешение	0,1%
РЕЖИМ ДОПОЛНИТЕЛЬНЫХ ИЗМЕРЕНИЙ (AUX) - С ВНЕШНИМИ ДАТЧИКАМИ (ОПЦИИ)
Температура
Пределы измерений	-20…+80°С
Разрешение	0,1°С
Влажность
Пределы измерений	0…100%
Разрешение	0,1%
Освещенность
Пределы измерений	0,001…20 Лкс	0,1…2000 Лкс	1…20 кЛкс
Разрешение	0,001…0,02 Лкс	0,1…2 Лкс	1…20 Лкс
Выход постоянного напряжения (DC OUT)
Диапазон	0,1 мВ…1 В (соответствует пределам измерений)
Разрешение	0,1 мВ
ОБЩИЕ ДАННЫЕ
Дисплей	цветной, сенсорный (touch screen) ЖК-дисплей, 72х53 мм, разрешение 320х240 точек
Внутренняя память	999 тестов
Интерфейс	Wi-Fi, USB
Условия эксплуатации	0…+40°С; отн. влажность < 80%
Напряжение питания	1,5 В х 6 (тип АА), либо аккумуляторы 1,2 В х 6 (тип АА), внешнее зарядное устройство 100…240 В, 50/60 Гц
Ресурс батарей	до 500 тестов / до 6 часов измерений
Габаритные размеры	225х165х75 мм
Исполнение	МЭК 61010-1, МЭК 61010-031, МЭК 61010-2-032 кат. III ~240 В (ф-н), ~415 В (ф-ф), до 460 В макс. между входами
Масса	1,2 кг
