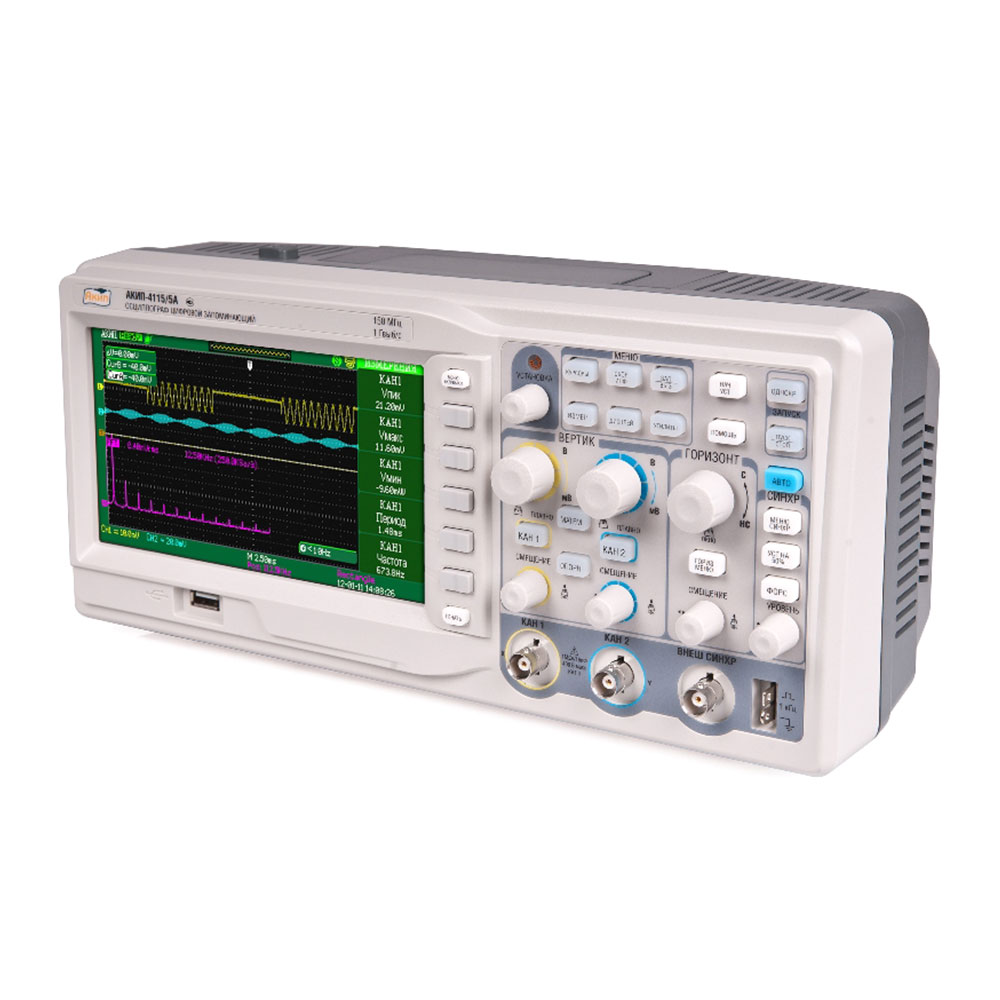

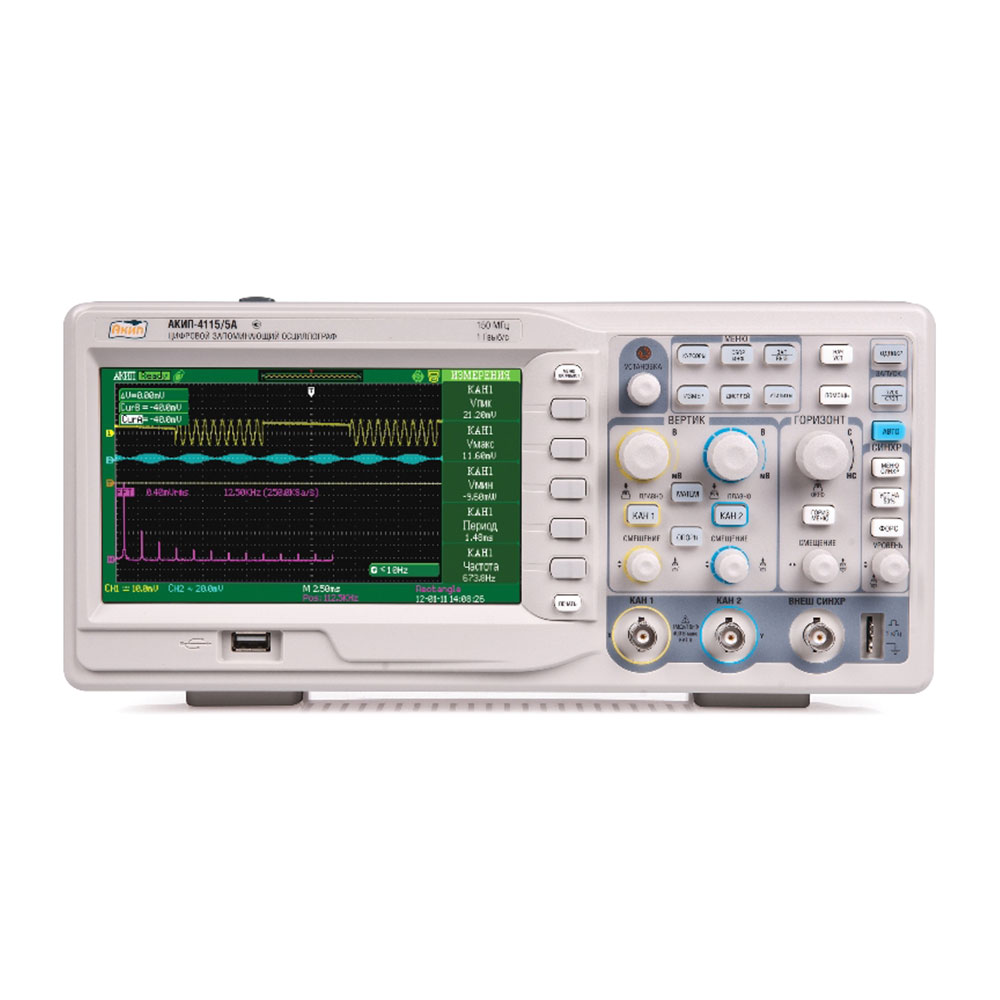

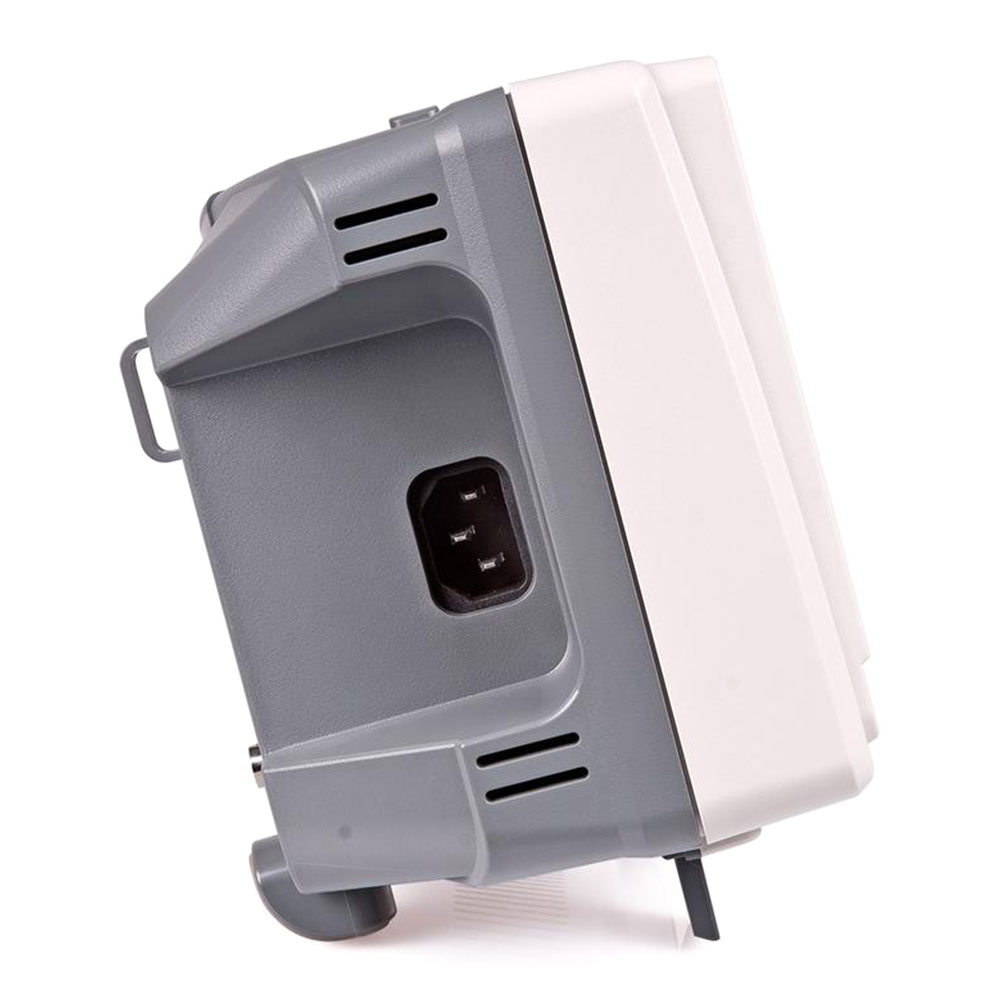

АКИП-4115/4А — цифровой осциллограф

В наличии

Описание
Производитель: Акип, Китай

Номер в реестре СИ

69417-17

Гарантия

3 года
Особенности осциллографа АКИП-4115/4А
- Количество каналов: 2.
- Полоса пропускания: 25, 40, 70, 100, 150, 200 МГц.
- Максимальная частота дискретизации: 500 МГц; эквивалентная до 50 ГГц (для периодического сигнала).
- Максимальный объем памяти: 2 МБ.
- Интерполяция: Sin X/х, линейная.
- 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1 кБ; усреднение (4/16…128/256).
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный).
- Автоматические (до 32-х параметров) и курсорные ∆-измерения.
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров).
- Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс.
- Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала "годен/негоден".
- Расширенная синхронизация: фронт, длительность, ТВ, время нарастания.
- Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см.
- Интерфейс: USB 2.0, LAN.

Комплектация

№	Наименование	Количество
1	Осциллограф АКИП-4115/4A	1 шт.
2	Шнур питания	1 шт.
3	Пробник	2 шт.
4	Кабель USB	1 шт.
5	CD с ПО	1 шт.

Технические характеристики

Параметр	Значение
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…100 МГц
Коэффициент отклонения (Коткл.)	2 мВ/дел…10 В/дел
Погрешность установки Коткл.	±3%
Время нарастания (не более)	3,5 нс
Входной импеданс	1 МОм/13 пФ
Макс. входное напряжение	600 В пик-пик (х10); кат I
Связь по входу	открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	2,5 нс - 50 с/дел
Погрешность установки Кразв.	0,01%
Режимы работы	основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала	каналы 1, 2, внешний
Режимы запуска развертки	автоколебательный, ждущий, однократный *
Виды синхронизации	по фронту, по заданным параметрам длительности импульса, ТВ-синхронизация, по скорости изменения, попеременный запуск (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	- 1 ГГц - 1 канал; - 500 МГц - 2 канала
Эквивалентная частота дискретизации	50 ГГц
Интерполяция	линейная, Sin X / X
Объем памяти на канал	- быстрая память: 20 кБ (40 кБ при объединении каналов); - длинная память: 1 МБ (2 МБ при объединении каналов)
Режимы сбора данных	стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы	ручной, автоизмерения, слежение (трэк)
Виды измерений	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	на передней панели: USB для сохранения данных на задней панели: USB и LAN для дистанционного управления
Математика	сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	- сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля; - регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел)
Напряжение питания	- 100…240 В при частоте 45…65 Гц; - 100…120 В при частоте 360…440 Гц
Габаритные размеры	323×136×157 мм
Масса	2,5 кг

* При однократном запуске имеется программно-аппаратное ограничение (не доступна внутренняя длинная память 1 МБ/кан). В данном в режиме максимальная длинна памяти 20 кБ/кан (40 кб при объед. каналов).
