ЭКОФИЗИКА-110А — шумомер-виброметр, анализатор спектра

Цена: 79200
В корзину
Производитель: Россия
Гарантия: 1 год
Номер реестра СИ: 48906-12 до 24.01.2017г.

Экофизика -110А – это портативные приборы, объединяющие в себе функции шумомера, многоканального виброметра, анализатора спектра. Экофизика -110А выпускается в двух исполнениях: HF (Белая) и 110А (Белая).

Внимание! Срок действия свидетельства утверждения типа средства измерений прибора Экофизика-110А (номер в госреестре 48906-12) продлен до 30.09.2021.

ЭКОФИЗИКА-110А Исполнение «Экофизика 110а Белая». Шумомеры, виброметры, анализаторы спектра на платформе 1-канального измерительного блока с акустическим конусом

Экофизика 110а Белая

Белый Инженер — 110А (без датчиков)

Прецизионный анализатор спектра в комплекте:

— одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (БЕЛАЯ),

— сумка, два комплекта аккумуляторов с зарядным устройством,

— руководство по эксплуатации, паспорт, свидетельство о поверке,

— набор измерительно-программных модулей: «Инженерная акустика ЭФБ-110А» или «Санитарная акустика ЭФБ-110А» (в зависимости от потребностей заказчика)

ПРИМЕЧАНИЕ: Рекомендуется в качестве замены индикаторных блоков приборов ОКТАВА-

101А, ОКТАВА-101АМ, ОКТАВА-110А с возможностью использования микрофонов и предусилителей старых комплектов

79 200

Белый Базовый-110А

Измеряемые параметры: шум, инфразвук, ультразвук, спектры

Прецизионный шумомер, анализатор спектра в комплекте:

— одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),

— микрофон, предусилитель, сумка, два комплекта аккумуляторов с зарядным устройством,

— руководство по эксплуатации, паспорт, свидетельство о поверке,

— Набор измерительно-программных модулей «Санитарная акустика ЭФБ-110А»

115 500

Белая ЭкоАкустика-110А

Измеряемые параметры: шум, инфразвук, ультразвук, спектры

Прецизионный шумомер, анализатор спектра в комплекте:

— одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),

— микрофон, предусилитель, сумка, два комплекта аккумуляторов с зарядным устройством,

— руководство по эксплуатации, паспорт, свидетельство о поверке,

— набор измерительно-программных модулей «Инженерная акустика ЭФБ-110А»,

— набор измерительно-программных модулей «Санитарная акустика ЭФБ-110А»,

— набор измерительно-программных модулей «Цифровые измерители DIN»

140 800

Белый Базовый-110АВ1

Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (одна компонента), спектры

В комплекте:

— одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),

— микрофон, предусилитель, 1-компонентный вибродатчик с адаптером 110А-IEPE, сумка, два комплекта аккумуляторов с зарядным устройством,

— руководство по эксплуатации, паспорт, свидетельство о поверке,

— набор измерительно-программных модулей «Санитарная акустика ЭФБ-110А»

145 200

Виброакустика-110А

Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (одна компонента), спектры

Прецизионный шумомер-виброметр, анализатор спектра в комплекте:

— одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая),

— микрофон, предусилитель, 1-компонентный вибродатчик с адаптером 110А-IEPE, сумка, два комплекта аккумуляторов с зарядным устройством,

— руководство по эксплуатации, паспорт, свидетельство о поверке,

— набор измерительно-программных модулей «Инженерная акустика ЭФБ-110А»

— набор измерительно-программных модулей «Санитарная акустика ЭФБ-110А»

— набор измерительно-программных модулей «Цифровые измерители DIN»

170 300

Функциональные возможности прибора

  • Прямое подключение микрофонов, вибродатчиков и измерительных антенн
  • Измерение уровня звука — класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
  • Измерение воздушного ультразвука (до 40 кГц и до 100 кГц в зависимости от микрофона)
  • Измерение инфразвука
  • Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно)
  • Октавный, 1/3-октавный и 1/12-октавный анализ
  • Функции БПФ и селективного микровольтметра-частотомера
  • Металлический корпус, прочность к внешнему воздействию
  • Автоматическая запись в память результатов измерений и оцифрованных сигналов
  • Режим постобработки записанных сигналов
  • Энергонезависимая память 4 гигабайта
  • Канал телеметрии, дистанционное управление и работа с прибором
  • Подключение цифровых измерительных преобразователей

Особенности прибора

  • Количество аналоговых каналов: 4 (исполнение HF) или 1 (исполнение 110А-Белая)
  • Одновременное измерение шума и трехкомпонентной вибрации (исполнение HF)
  • Одновременное измерение спектров по четырем каналам в диапазоне частот до 10 кГц (исполнение HF)
  • Одновременное измерение звука и воздушного ультразвука
  • Одновременное измерение звука и инфразвука
  • Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц (исполнение HF)
  • Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В)
  • Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей
  • Измерение электромагнитных полей в диапазоне частот до 400 кГц (исполнение HF)
  • Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности прибора в исполнении Экофизика 110А Белая

  • Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
  • Многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные.
  • Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи теперь  может осуществляться самим прибором без применения компьютера.
  • Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот — рабочий журнал измерений в текстовом формате.
  • 1/3-октавный анализ с экранными коррекциями спектра.
  • Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
  • USB Audio – функция цифрового микрофона.
  • Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения прибора Экофизика-110А Белая

  • Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий.
  • Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт.
  • Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций.
  • Измерение звукоизоляции.
  • Оценка воздействия вибрации на здания и сооружения.
  • Аттестация помещений.
  • Научно-исследовательские и опытно-конструкторские работы.

Экофизика 110а Белая

Прибор Экофизика 110а Белая оснащается одноканальным измерительным модулем с акустическим конусом и универсальным индикаторным блоком Белая Экофизика-D.

Наличие акустического конуса придает прибору в этом исполнении внешний вид классического шумомера. Акустический конус обеспечивает соблюдение требований стандартов для шумомеров 1 класса при непосредственном присоединении микрофонных предусилителей к разъему измерительного модуля.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входу измерительного модуля с помощью адаптера 110А-IEPE.

Вход измерительного модуля «110А» обеспечивает прямое подключение магнитной  антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика 110а Белая ограничен частотой 50 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении «Экофизика 110а Белая»

Количество аналоговых входов 1
Разъем Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов 0 В, 200 В
Совместимые первичные преобразователи

Микрофоны с предусилителями Р200, Р110

IEPE (ICP-совместимые) датчики с адаптером 110А-IEPE

Антенны П6-70, П6-71

Питание первичных преобразователей +/-18 В (биполярное), ток до 10 мА
Частотный диапазон 0,5 Гц — 50 кГц
Диапазон входных напряжений +/-18 В (пик)
Совместимые наборы измерительных программ Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN
Питание автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память энергонезависимая, более 4 гигабайт
Клавиатура пленочная
Индикатор TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50  С
Интерфейс USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур от минус 10 С до +40  С
Рабочая относительная влажность до 90 % при +40 °С (без конденсата)
Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей) 238 мм х 86 мм х 35 мм
Масса не более 600 г

Набор измерительных программ «Инженерная акустика ЭФБ-110А»

Инженерная Акустика ЭФБ-110А — это типовой набор измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении «110А-Белая«.

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «110А-Белая» содержит программы Регистратор сигналов и MIC: UsbAudio.



Состав набора «Инженерная Акустика ЭФБ-110А»

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиеническая оценка, сопоставление с санитарными, строительными и иными техническими нормативами, инженерные изыскания и общетехнические измерения акустических показателей
1/3-октавный анализатор MIC 1

1/3-октавные спектры 0,8 Гц — 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц — 16 кГц (синтезированные)

Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
1/12-октавный анализатор MIC 1 1/12-октавные спектры 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
БПФ-анализатор MIC 1 Узкополосный спектральный анализ в полосе частот  до 48 кГц Анализ шума и вибраций механизмов и машин
П6-60 ЭФБ-110А,
П6-71 ЭФБ-110А
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ «Санитарная акустика ЭФБ-110А»

Санитарная Акустика ЭФБ-110А — это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении «110А-Белая«.

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «110А-Белая» содержит программы Регистратор сигналов и MIC: UsbAudio.



Состав набора «Санитарная Акустика ЭФБ-110А»

Измерительно-программный модуль

Количество каналов

Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А 1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I,  1с, эквивалентные  (Leq) и пиковые  (Pk) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

Общая вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц — 160 Гц

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110А 1

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц — 1250 Гц

Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций механизмов
П6-70 ЭФБ-110А,
П6-71 ЭФБ-110А
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных измерительных антенн, для последующего расчета напряженности переменного  магнитного поля или магнитной индукции в различных нормируемых полосах частот ниже 48 кГц Измерения напряженности магнитного и электрического поля промчастоты и в диапазоне до 48 кГц при подключении антенн П6-70 и П6-71

Экофизика-110А. Исполнение «HF-Белая»

Прибор Экофизика-110А в исполнении «HF-Белая» оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком Белая Экофизика-D.

Измерительный модуль «HF» имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC — с помощью адаптера 110А-IEPE.

Канал, который коммутируется входными разъемами  MIC и A, имеет регулировку коэффициента усиления.

Это расширяет возможности пользователя. Например, в режиме 3-канальных измерений общей вибрации можно подключать 3-компонентный датчик к разъемам X, Y, Z или X, Y, A. Во втором случае можно переключать диапазоны по каналу А.

Микрофонный вход MIC  обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной  антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора Экофизика-110А в исполнении  «HF-Белая» ограничен частотой 400 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Основные технические характеристики измерительно-индикаторного блока Экофизика-110А в исполнении «HF-Белая»

Количество аналоговых входов 1
Разъем Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов 0 В, 200 В
Совместимые первичные преобразователи

Микрофоны с предусилителями Р200, Р110

IEPE (ICP-совместимые) датчики с адаптером 110А-IEPE

Антенны П6-70, П6-71

Питание первичных преобразователей +/-18 В (биполярное), ток до 10 мА
Частотный диапазон 0,5 Гц — 50 кГц
Диапазон входных напряжений +/-18 В (пик)
Совместимые наборы измерительных программ Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN
Питание автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память энергонезависимая, более 4 гигабайт
Клавиатура пленочная
Индикатор TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50  С
Интерфейс USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур от минус 10 С до +40  С
Рабочая относительная влажность до 90 % при +40 °С (без конденсата)
Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей) 238 мм х 86 мм х 35 мм
Масса не более 600 г

Набор измерительных программ «Инженерная виброакустика ЭФБ-НФ»

Инженерная виброакустика ЭФБ-HF — это типовой набор измерительных программ прибора Экофизика-110А в исполнении «HF-Белая».

Позволяет производить базовые измерения виброакустических параметров.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio.



Состав набора «Инженерная виброакустика ЭФБ-HF»

Измерительная программа

Количество каналов

Измеряемые величины Рекомендации по применению
1/3-октавный анализатор MXYZ 4

1/3-октавные спектры 0,8 Гц — 20 кГц;

1/3-октавные спектры с экранной частотной коррекцией;

1/1-октавные спектры 1 Гц — 16 кГц (синтезированные)

Общетехнические измерения шума, вибрации, инфразвука и других динамических величин
БПФ-анализатор MXYZ 4 Узкополосный спектральный анализ в полосе частот  до 48 кГц по четырем каналам Анализ шума и вибраций механизмов и машин
1/12-октавный анализатор MIC 1 1/12-октавные спектры от 102,9 Гц до 9716 Гц Инженерные и метрологические измерения
Микровольтметр MIC 1 Измерения уровней напряжения в селективных полосах частот шириной от 1 Гц  до 100 Гц в диапазоне до 48 кГц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр HF 1 Измерение уровней напряжения в селективных полосах частот шириной от 2 Гц  до 1000 Гц в диапазоне до 500 кГц Анализ электромагнитных излучений и иных высокочастотных процессов
Ультразвук 100кГц 1 Уровни звукового давления (УЗД) в слышимой и ультразвуковой областях частот до 100 кГц Гигиенические и общетехнические измерения акустических показателей в ультразвуковой области частот
П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71

Набор измерительных программ «Санитарная виброакустика ЭФБ-HF»

Санитарная виброакустика ЭФБ-HF это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора Экофизика-110А в исполнении «HF-Белая«.

Предназначен, в первую очередь, для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнении «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio.

Состав набора «Санитарная Виброакустика ЭФБ-HF»

Измерительно-программный модуль

Количество каналов

Измеряемые величины Рекомендации по применению
ЭкоЗвук ЭФБ-110А

1

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, 1с, эквивалентные  (Leq) и пиковые  (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц.

Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G

Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

Общая вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц — 160 Гц

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-HF

3

(XYZ или XYA)

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц — 1250 Гц

Измерения локальной вибрации
Ультразвук 40кГц 1 Уровни звука (УЗ), уровни звукового давления (УЗД) и спектры в слышимой и ультразвуковой областях частот Гигиенические и общетехнические измерения шума и воздушного ультразвука; частотный анализ вибраций
Шум + Вибрация 4

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm.

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh.

Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни звука

Одновременное измерение корректированного ускорения общей и локальной вибрации и уровней звука, воздействующих на человека
П6-70 ЭФБ-HF,
П6-71 ЭФБ-HF
1 Частотный анализ сигналов напряжения, поступающих с выхода усилителей магнитных или электрических измерительных антенн, для последующего расчета напряженности переменного  магнитного (электрического) поля или магнитной индукции в различных нормируемых полосах частот до 300 кГц Измерения напряженности магнитного и электрического полей промчастоты и в диапазоне до 300 кГц при подключении антенн П6-70 и П6-71

Технические характеристики прибора Экофизика-110А в качестве шумомера

Базовая комплектация для работы в качестве шумомера интегрирующего-усредняющего 1 класса

  • Индикаторный блок Экофизика-D, оснащенный измерительным модулем «110А» или «HF» .
  • Предусилитель микрофонный*.
  • Микрофонный капсюль*.
  • Руководство по эксплуатации, паспорт.
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.
  • Рекомендуемый акустический калибратор: CAL200, АК-1000 (поставляется дополнительно).

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

  • Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301.
  • Предусилитель Р110; микрофонный капсюль МР201.

Технические характеристики в качестве шумомера

Класс точности 1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции A, C, Z, AU;  G, FI (общий УЗД инфразвука)
Временные характеристики F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень),
LE (звуковая экспозиция)
Измеряемые параметры текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1…L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265) 17,0 дБА; 22,0 дБС; 26,0 дБZ

Максимальные измеряемые уровни звукового давления

139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201);
160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265) 22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора Экофизика-110А в качестве виброметра

Базовая комплектация прибора Экофизика-110А в качестве измерителя общей и локальной вибрации

  • Индикаторный блок  Экофизика-D, оснащенный измерительным модулем «110А» (1-канал) или «HF» (до 4 каналов).
  • Адаптер 110А–IEPE (для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра  для вариантов исполнения «110А»).
  • Вибропреобразователь АР2037, АР98, АР2082М, 317А41, АР2038Р.
  • Руководство по эксплуатации.
  • Паспорт-формуляр.
  • Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.

Технические характеристики в качестве виброметра

Удовлетворяемые стандарты, показатели точности ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра Общая вибрация, Локальная вибрация
Количество каналов 1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно) Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно) Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2

По входу MIC: 58 — 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd),  55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh).

По входам X, Y, Z: 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)

Пределы основной относительной погрешности измерения виброускорения на опорной частоте +/-0,3 дБ

Технические характеристики прибора Экофизика-110А в качестве 1/n-октавного анализатора спектра

Удовлетворяемые стандарты и показатели точности Класс 1 по МЭК 61260
Наборы фильтров октавные, 1/3-октавные фильтры,
1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров ОбВиб-Эко-1,-3: 1 Гц — 125 Гц
ЛокВиб-Эко-1, -3: 8 Гц — 1000 Гц
ЭкоЗвук: 2 Гц — 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 — 160 Гц
ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 — 1250 Гц
Анализ-4-EF: 0,8 — 10000 Гц
ЭкоЗвук: 1,6 — 20000 Гц
Ультразвук-40к: 25 — 40000 Гц
Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z)
Ультразвук-100к: 25 Гц — 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров

Анализ 1/12: 102 — 9800 Гц

Линейный рабочий диапазон октавных фильтров 102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров в диапазоне 0,8 — 125 Гц: 110 дБ
в диапазоне 25  — 40000 Гц: 104 дБ
в диапазоне 25 Гц — 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров 109 дБ
Максимальное измеряемое входное напряжение MIC: 139 дБ отн. 1 мкВ
X, Y, Z: 125 дБ отн. 1 мкВ

Технические характеристики прибора Экофизика-110А в качестве узкополосного анализатора спектра

Измеряемые параметры

  • Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в  диапазоне частот от 2 Гц до
    45 000 Гц (режим «Микровольтметр«) и до 500 кГц (режим «Селективный вольтметр»).
  • Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы «Микровольтметр«, «БПФ-1«).
  • Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, -E300).
  • Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (П6-70-H400, -H300; П6-71-Е400, -E300).

Параметры узкополосного полосового анализа (режимы «Микровольтметр», «Селективный вольтметр»)

  • Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц.
  • Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц.
  • Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц.
  • Пределы погрешности определения среднеквадратичного значения

    • в диапазоне 2 Гц – 10 Гц: не более 3%;
    • в диапазоне 10 Гц – 10 кГц: не более 1,5%;
    • в диапазоне 10 кГц – 45 кГц: не более 2%;
    • в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
  • Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
  • Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы «Микровольтметр», «БПФ-1»)

  • Количество точек в окне анализа: 1024.
  • Объем выборки (в зависимости от диапазона анализа): от 375 до 96000.
  • Количество усреднений (в зависимости от диапазона анализа): от 1 до 256.
  • Количество линий БПФ, выводимых на индикатор: 200.
  • Величина перекрытия окон БПФ: 87%.
  • Диапазон ZOOM: от 4 до 32.
  • Усреднение: линейное, линейное с накоплением.
  • Временное окно: модифицированное Flap-Top (ISO 18431).
  • Диапазон частот: 1 Гц — 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71

  • H-фильтры
    • Фильтры H25, H50, H75 … H675.
    • Фильтр H5-2000.
    • Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
    • Фильтр H10-30k.
    • Фильтр H2-400k (исполнение HF).
  • Декадные фильтры
    • 30-300 Гц.
    • 300 – 3000 Гц.
    • 3 – 30 кГц.
    • 30-300 кГц (исполнение HF).

Цифровые измерители DIN. Набор измерительных программ

Набор «Цифровые измерители DIN» состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Примечание 1.  Для прибора Экофизика-110А в исполнении «110А-Белая» набор «Цифровые измерители DIN» не содержит программы из папки ОКТАФОН-110.

Примечание 2.  Для прибора Экофизика-110В в исполнении «110В-Белая» набор «Цифровые измерители DIN» не содержит программы из папки 110-IEPE-DIN.

Примечание 3.Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях «110А-Белая» и «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio,  а прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.

ПАПКА / Измерительно-программный модуль Цифровой преобразователь

Количество каналов

Измеряемые величины Рекомендации по применению

П3-80-ЕH500

П3-80-ЕН500 1

Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц

Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е300,
П3-80-Е400

Напряженность магнитного поля  в различных полосах частот в диапазоне от 5 Гц до 400 кГц

П3-80-Н300,
П3-80-Н400
П3-80-Е П3-80-Е 1 Напряженность электростатического поля Санитарно-эпидемиологические исследования, контроль качества
П3-81

П3-81-01

6

Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-01
П3-81-02 6 Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц Санитарно-эпидемиологические исследования, контроль качества
П3-81-02
Экотерма-1 Экотерма-1-DIN 4 Температура, влажность, индекс ТНС и др. Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04 ТТМ-2-04-DIN 2 Скорость и температура потока воздуха Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN Эколайт-01-DIN 2 Освещенность, яркость и коэффициент пульсаций Измерения показателей световой среды
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  0,8 Гц — 160 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Общая вибрация для 110-IEPE-DIN
110-IEPE-DIN 110-IEPE-DIN 3

Одновременное измерение по трем направлениям

Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения  с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.

Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне  6,3 Гц — 1250 Гц.

Статистика процентилей Ln для корректированного ускорения

Измерения локальной вибрации
Локальная вибрация для 110-IEPE-DIN
ОКТАФОН-110

ОКТАФОН-110А-DIN

ОКТАФОН-110В-DIN

1

Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные  (Leq) и пиковые  (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.

Текущие, максимальные и минимальные уровни  в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц

Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.

Любые измерения, которые предписано проводить шумомерами 1 класса точности.

Аттестация помещений

ЭкоЗвук-DIN для ОКТАФОН-110
ОКТАФОН-110

ОКТАФОН-110А-DIN

ОКТАФОН-110В-DIN

1 Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Микровольтметр-DIN для ОКТАФОН-110

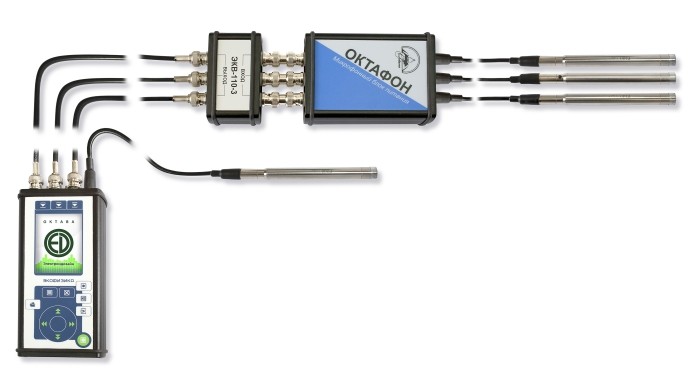

Многоканальные измерения с применением блока Октафон-М

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):

  • Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
  • Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.

Прямое подключение
IEPE- предусилителей

Подключение через микрофонный блок питания Октафон-М

Применяемые микрофонные предусилители
  • P410
  • Р200
  • P110
Применяемые микрофонные капсюли

Только преполяризованные

  • MP201 или аналоги

Как преполяризованные, так и требующие внешней поляризации 200 В

  • МК-265, ВМК-205 и аналоги
  • МК-233, М-201 и аналоги
  • МК301 и аналоги
  • MP201
Возможная длина соединительных кабелей до 10 метров до 60 метров
Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам Да Да
Возможность измерения инфразвука Нет Да

Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:

  1. Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
  2. Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 60 метров.
  3. Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В (отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
  4. Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-110В используется адаптер прямого входа ЭКВ-110-3.

При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.

Прибор, исполнение Режим Измеряемые и регистрируемые параметры

Экофизика-110А,

исполнение  HF

Анализ-4-LF

Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)

Анализ-4-HF

УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу.

Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)

Анализ-4-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 4-м каналам
Регистр. 4Kх96кГц

Регистрация сигнала по 4-м каналам с темпом записи 96 кГц.

Измеряемых параметров нет

Экофизика-110А,

исполнение  HF (Белая)

MXYZ: 1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по четырём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне

MXYZ: БПФ-4 БПФ спектры звукового давления по 4-м каналам
Регистратор

Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи.

Измеряемых параметров нет

Экофизика-110В Анализ-3-EF УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 3-м каналам
Анализ-3-LF

УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц.

Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)

Экофизика-110В,

исполнение (Белая)

XYZ:1/3окт

УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по трём каналам.

Экранные коррекции (для каждого из каналов):

УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц;

УЗД в 1/3-октавных полосах частот, взвешенные по А;

Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне

XYZ:БПФ-3 БПФ спектры звукового давления по 3-м каналам
Регистратор

Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи.

Измеряемых параметров нет

Особенности индикаторного блока Экофизика-110А (Белая)

Диспетчер датчиков

В приборах серии Белая Экофизика имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».

Диспетчер датчиков включает в себя следующие составные части:

  • реестр измеряемых величин (единиц измерения);
  • картотека зарегистрированных первичных преобразователей;
  • картотека зарегистрированных калибраторов;
  • журнал диспетчера.

eb1

Диспетчер датчиков позволяет:

  • хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения);
  • выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки;
  • хранить параметры калибраторов и использовать их при автоматической калибровке;
  • регистрировать в журнале все изменения, связанные с калибровкой.

Групповая запись

Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.

Белая Экофизика может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).

eb2

Хронограмма измерений в реальном времени

Позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

eb3

Анализ хронограмм мультизаписей

Мультизапись — это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин.

Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера.

При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.

eb4

Примечание.

Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая):

ЭкоЗвук ЭФБ-110А,

Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF,

Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.

Электронный блокнот протоколов измерений

В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.

eb5

Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.

Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.

Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

Также Вам понадобится...
Заполнитель
48000
Заполнитель
19000
Заполнитель
25200
Заполнитель
74800
Заполнитель
10600
Заполнитель
2000
Заполнитель
1900
Заполнитель
39700
Заполнитель
6400
Заполнитель
18200
Заполнитель
14000
Заполнитель
24000
Заполнитель
52900
Заполнитель
36800
Заполнитель
41400
Заполнитель
42600
Заполнитель
46000
Заполнитель
7800
Заполнитель
18400
Заполнитель
3700
Заполнитель
2800
Заполнитель
6400
Заполнитель
9200
Заполнитель
7400
Заполнитель
227700
Заполнитель
6900
Заполнитель
9000
Заполнитель
2800
Заполнитель
3500
Заполнитель
17300
Заполнитель
52900
Заполнитель
27500
Заполнитель
14200
Заполнитель
74800
Заполнитель
104700
Заполнитель
7400
Заполнитель
70200
Заполнитель
7400
Заполнитель
9100
Заполнитель
23600
Заполнитель
18000
Заполнитель
14800
Заполнитель
5800
Заполнитель
21000
Заполнитель
29000
Заполнитель
8600
Заполнитель
42000
Заполнитель
92600
Заполнитель
20300
Заполнитель
2800
Заполнитель
2100
Заполнитель
6400
Заполнитель
9200
Заполнитель
49900
Заполнитель
6500
Заполнитель
41400
Заполнитель
23500
Заполнитель
14000
Заполнитель
3500
0 шт.
